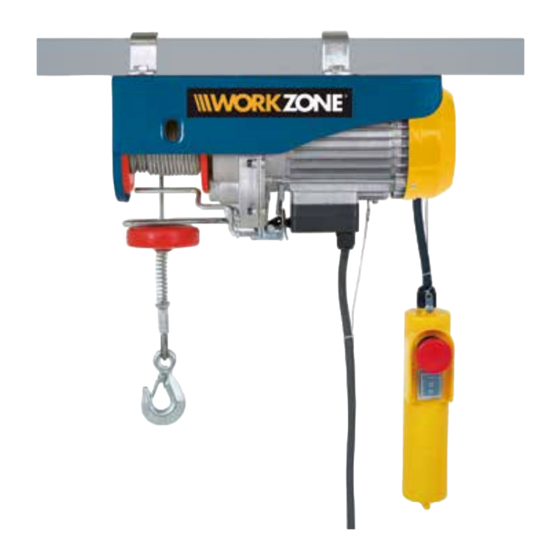

Lieferumfang/Teileliste Seilhebezug Seiltrommel Motor mit Untersetzungsgetriebe Öffnung für die Flaschenzugfunktion Kabelhalterung Rolle der Haken-Rollenkombination Steuerungseinheit Haken der Haken-Rollenkombination Not-Aus-Schalter Unterer Auslösebügel Kippschalter der Steuerungseinheit Stahlseil Haken-Rollenkombination Oberer Auslösebügel Netzstecker Feststellschraube für das Auslöseblech Unterlegscheiben, 4× Auslöseblech Sicherheitsschalter für die untere Federringe, 4×...
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Elektrischen Seilhebezug 1050 W (im Folgenden nur Seilhebezug genannt). Sie enthält wichtige Informationen zur Sicherheit, Verwendung und Wartung. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den Seilhebezug verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen.
Sicherheit Tragen Sie einen Sicherheitshelm. Tragen Sie geeignete Schutzhandschuhe. Das Symbol „GS“ steht für geprüfte Sicherheit. Produkte, die mit diesem Zeichen gekennzeichnet sind, entsprechen den Anforderungen des deutschen Produktsicherheitsgesetzes (ProdSG). Sicherheit Bestimmungsgemäßer Gebrauch Der Seilhebezug ist ausschließlich für den Privatanwender im Hobby- und Do-it-yourself-Bereich für folgenden Zweck geeignet: •...
Sicherheit • Bedienung oder Wartung des Seilhebezugs durch Personen, die mit dem Umgang mit dem Seilhebezug nicht vertraut sind und/oder die damit verbundenen Gefahren nicht verstehen. Restrisiken Trotz bestimmungsgemäßer Verwendung können nicht offensichtliche Restrisiken nicht völlig ausgeschlossen werden. Bedingt durch die Art des Seilhebezugs können folgende Gefährdungen auftreten: •...
Seite 10
Sicherheit − Reißen Sie keine festsitzenden Lasten los. − Ziehen Sie keine Last schräg an und schleifen Sie sie nicht über den Boden. − Bewegen Sie keine Fahrzeuge mit der Last oder der Lastaufnahmeeinrichtung. − Vermeiden Sie stoßartige und zu rasche Arbeitsbewegungen. −...
Seite 11
Sicherheit − Öffnen Sie das Gehäuse nicht, sondern überlassen Sie die Reparatur Fachleuten. Wenden Sie sich dazu an eine Fachwerkstatt. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garantieansprüche ausgeschlossen. − Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen.
Erstinbetriebnahme Erstinbetriebnahme Seilhebezug und Lieferumfang prüfen 1. Heben Sie den Seilhebezug mit beiden Händen aus der Verpackung. 2. Stellen Sie den Seilhebezug auf einen ebenen und stabilen Untergrund, z. B. eine Werkbank. 3. Kontrollieren Sie, ob der Seilhebezug oder die Einzelteile Schäden aufweisen. Ist dies der Fall, benutzen Sie den Seilhebezug nicht.
Betrieb Seilhebezug an das Stromnetz anschließen Der Seilhebezug ist für den Betrieb mit Wechselstrom 230 V~/50 Hz gebaut und schutzisoliert. 1. Prüfen Sie, ob die Netzspannung der Steckdose mit der auf dem Typenschild des Seilhebezugs angegebenen übereinstimmt. 2. Stecken Sie den Netzstecker in die Steckdose.
Betrieb − Lassen Sie die Seiltrommel ohne Last so weit abwickeln, bis der Sicherheitsschalter für die untere Begrenzung aktiviert wird und der Motor stoppt. Es müssen noch mindestens zwei Windungen auf der Seiltrommel verbleiben. Der Sicherheitsschalter funktioniert auch bei nicht gespanntem Stahlseil. Sicherheitsschalter für die obere Begrenzung überprüfen Die Aktivierung des oberen Auslösebügels gewährleistet, dass bei...
Betrieb Bremse überprüfen WARNUNG! Verletzungsgefahr! Eine fehlerhafte Bremsvorrichtung des Seilhebezugs kann die Last zum Absturz bringen und schwere Verletzungen verursachen. − Wenn das Stahlseil nachläuft, setzen Sie den Seilhebezug sofort außer Betrieb und benutzen Sie ihn nicht. − Lassen Sie die Bremsvorrichtung von einem Fachmann reparieren. Die Bremse gewährleistet einen sicheren Halt der Last während des Hebens und Senkens.
Seite 16
Betrieb Falsch Falsch Richtig − Halten Sie sich während des Hebe- oder Senkvorgangs von der Last und von dem Stahlseil fern. − Verwenden Sie den Seilhebezug nicht, wenn sich Personen oder Tiere im unmittelbaren Bereich des Seilhebezugs befinden. − Verwenden Sie den Seilhebezug nicht, wenn er sichtbare Schäden aufweist.
Betrieb Der Seilhebezug wird mit der Steuerungseinheit gesteuert. Mit dem Kippschalter der Steuerungseinheit können Sie die Laufrichtung der Seiltrommel bestimmen. Die Laufrichtung wird durch Pfeile neben dem Kippschalter angezeigt. − Um die Last zu heben, drücken Sie den Kippschalter in die Position „Heben“ in Pfeilrichtung nach oben.
Betrieb 5. Befestigen Sie den Haken der Haken-Rollenkombination an der Last. 6. Lassen Sie die Haken-Rollenkombination beim Heben der Last, ca. 40 cm unterhalb des Sicherheitsschalters für die obere Begrenzung zum Stillstand kommen. Sicherheitsschalter einstellen Der Sicherheitsschalter für die untere Begrenzung und der Sicherheitsschalter für die obere Begrenzung können sich betriebsbedingt verstellen und den Seilhebezug nicht mehr zuverlässig abschalten.
Wartung Wartung WARNUNG! Verletzungsgefahr! Wartungsarbeiten am Seilhebezug, während er am Stromnetz angeschlossen ist, können den Seilhebezug unbeabsichtigt in Betrieb setzen und schwere Verletzungen verursachen. − Ziehen Sie vor Wartungsarbeiten den Netzstecker des Seilhebezugs aus der Steckdose. Die Nutzungsdauer des Seilhebezugs beträgt ca. 8.000 Zyklen. Ein Zyklus besteht aus dem Heben und Senken einer Last.
Reinigung Folgende Geräteteile müssen Sie vor jeder Verwendung überprüfen: − das Stahlseil auf der gesamten Länge auf Beschädigungen; − den Sicherheitsschalter für die untere Begrenzung und den Sicherheitsschalter für die obere Begrenzung (siehe Kapitel „Sicherheitsschalter überprüfen“); − den Haken des Seilhebezugs und die Haken-Rollenkombination Verformungen.
Lagerung und Transport 1. Ziehen Sie vor der Reinigung den Netzstecker 2. Lassen Sie den Seilhebezug vollständig abkühlen. 3. Wischen Sie den Seilhebezug mit einem leicht angefeuchteten Tuch ab. Lassen Sie alle Teile danach vollständig trocknen. Lagerung und Transport − Reinigen Sie den Seilhebezug vor dem Lagern gründlich (siehe Kapitel „Reinigung“).
Technische Daten Technische Daten Modell: YT-300/600 Artikelnummer: 53837 Versorgungsspannung: 230 V~/50 Hz Stromaufnahme: 4,56 A Leistungsaufnahme 1050 W Nennlast ohne Flaschenzug: 300 kg Nennlast mit Flaschenzug: 600 kg Hebehöhe ohne Flaschenzug: 12 m Hebehöhe mit Flaschenzug: Hebegeschwindigkeit ohne Flaschenzug: 8 m/min...
Schalldruckwert Schalldruckwert Messungen des A-bewerteten Schalldruckpegels gemäß EN 14492-2:2006+A1 an der Bedienposition beträgt üblicherweise weniger als 70 dB(A). Geräuschemission am Arbeitsplatz Gemessen nach anerkanntem Standard. Das Geräusch am Arbeitsplatz kann 80 dB(A) überschreiten, in diesem Fall sind Schutzmaßnahmen für den Benutzer erforderlich.
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Seilhebezug entsorgen Entsorgen Sie den Seilhebezug entsprechend den in Ihrem Land geltenden Vorschriften. Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf.
Seite 26
Da bin ich mir sicher. VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTRASSE 9 5081 ANIF AUSTRIA KUNDENDIENST 53837 06246 72091 60 service@walter-werkzeuge.com JAHRE MODELL: GARANTIE YT-300/600 10/2016...
