6 Temperaturfühler plombieren
Nach Inbetriebnahme die Temperaturfühler und die Tauchhülsen oder Anschlussstücke plombieren.
Hinweis:
Das Typenschild darf nicht beschädigt oder entfernt werden – anderenfalls entfallen Garantie
und Eichgültigkeit des Gerätes!
7 Anschluss der Temperaturfühler an das Rechenwerk
Achtung:
Die aufgeführten Anschlussbelegschilder sind nur Beispiele. Tatsächlich kann die Reihenfolge der Anschlüsse
je nach Rechenwerk anders aufgebaut sein.
•
Beachten Sie hierbei die Montageanleitung und die Vorgaben des jeweiligen Rechenwerkes!
•
Die Nummerierungen der Anschlussklemmen entsprechen dem Standard (EN1434-2). Diese sind
unbedingt einzuhalten.

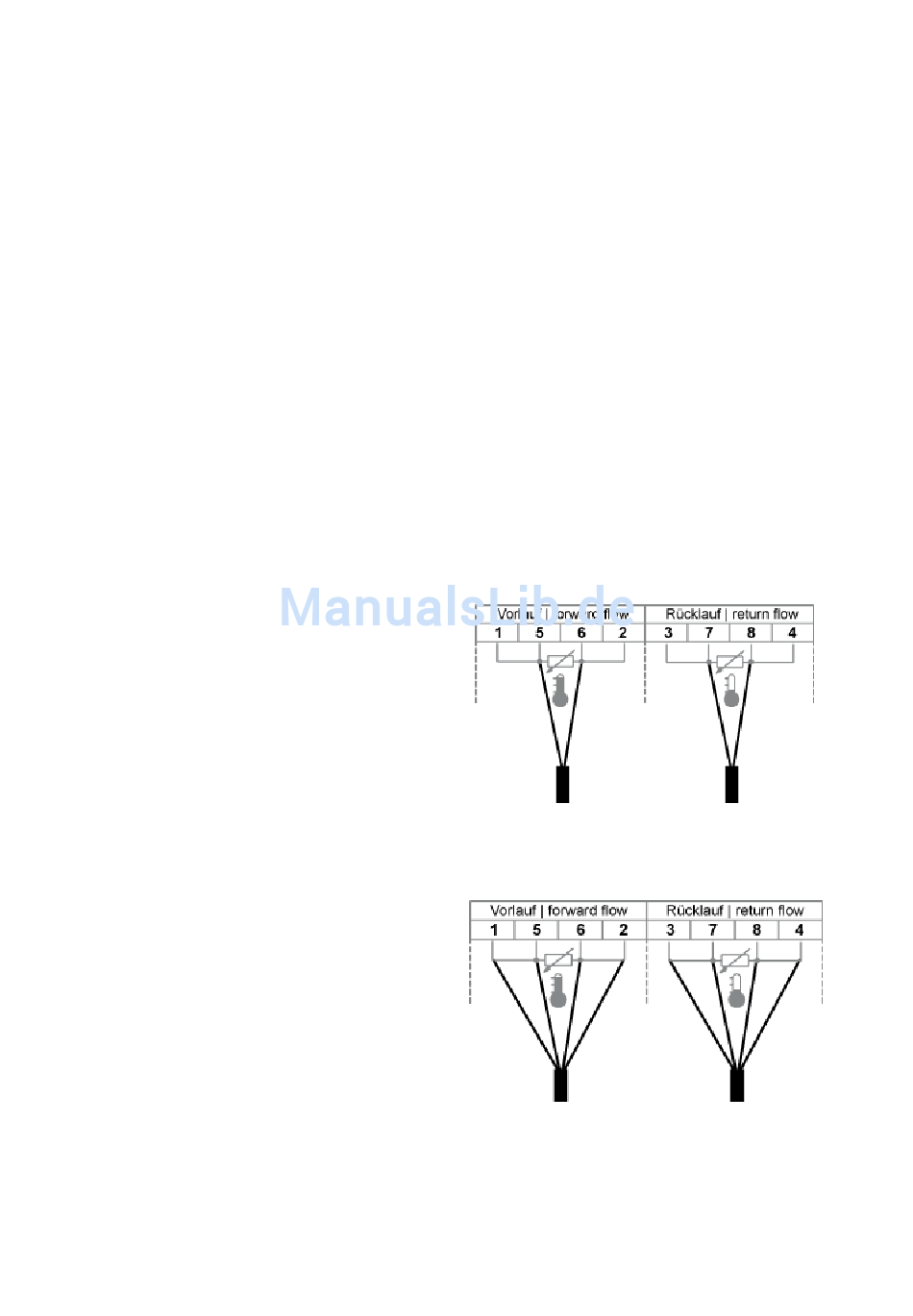

7.1 Anschluss 2-Leiter-Technik

•
Vorlauf-Temperaturfühler (Vorlaufkennzeichnung
auf der Fühlerleitung):
Klemme 5 und Klemme 6
•
Rücklauf-Temperaturfühler
(Rücklaufkennzeichnung auf der Fühlerleitung):
Klemme 7 und Klemme 8

7.2 Anschluss 4-Leiter-Technik

•
Vorlauf-Temperaturfühler (Vorlaufkennzeichnung
auf der Fühlerleitung):
Klemme 1 (braun) und Klemme 5 (gelb),
Klemme 6 (grün) und Klemme 2 (weiß)
•
Rücklauf-Temperaturfühler
(Rücklaufkennzeichnung auf der auf der
Fühlerleitung):
Klemme 3 (braun) und Klemme 7 (gelb),
Klemme 8 (grün) und Klemme 4 (weiß)
Seite 4 von 6 Artikel Nr.: 1081100009 Stand: 2015_04_24 Technische Änderungen vorbehalten.
