Zum Schutz vor Beschädigungen und Verschmutzungen sind die Fühler erst unmittelbar vor dem
Einbau aus der Verpackung zu nehmen.
•
Es ist die Eichordnung des jeweiligen Landes, in dem das Fühlerpaarinstalliert wird, zu beachten.
•
Der Vorlauffühler (Vorlaufkennzeichnung auf der Fühlerleitung) ist immer in den Vorlauf einzubauen.
•
Der Rücklauffühler (Rücklaufkennzeichnung auf der Fühlerleitung) ist immer in den Rücklauf
einzubauen.
•
Temperaturfühler, wenn möglich, immer gegen die Strömungsrichtung einbauen.
•
Temperaturfühler nicht im thermischen Einflussbereich von anderen Heiz-/ Kühlkreisen einbauen.
•
Die Fühlerkabel nicht knicken, verlängern oder kürzen.
•
Zu lange Fühlerkabel nicht aufwickeln.
•
Bei Anschluss an ein Rechenwerk schließen Sie bitte immer zuerst die Temperaturfühler an, bevor Sie
das Volumenmessteil anschließen.

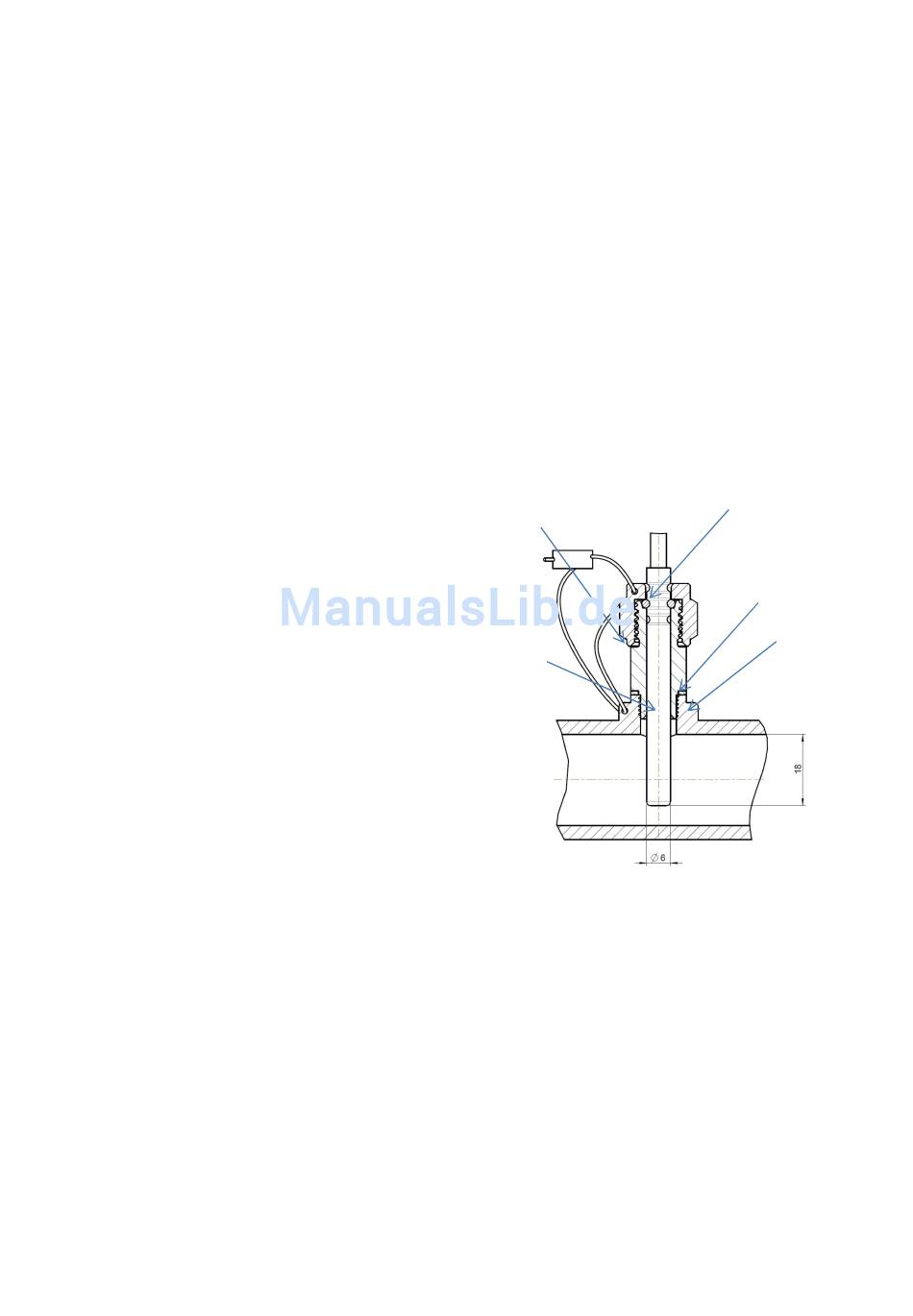

4 Direkteinbau
•
Zwischenstück (1) mit Flachdichtung (2) in die Messstelle
einschrauben.
•
Der Fühler muss mindestens 18mm in den Strömungs-
querschnitt hineinragen.
•
Dichtring (3) über das Fühlerrohr (4) schieben und in der
mittleren Sicke positionieren.
•
Den Fühler in das Zwischenstück einführen und die
Überwurfmutter (5) bis auf metallischen Anschlag
festschrauben.
5 Temperaturfühlereinbau in die Tauchhülse
5.1 Einbau in kurze Tauchhülse (kleiner 60mm)
•
In EU-Staaten (bis auf Deutschland) sind MID-konforme Tauchhülsen zugelassen.
•
In Deutschland dürfen für Neuinstallationen bei DN ≤ 25mm keine Tauchhülsen verwendet werden.
•
Fühler bis auf Tauchhülsenboden einführen. Je nach Ausführung der Tauchhülse den Fühler mittels
Überwurfmutter, Kunststoffklappschraube oder Kreuzlochschraube verschrauben.
Seite 2 von 6 Artikel Nr.: 1081100009
5
4
Stand: 2015_04_24
3
1
Technische Änderungen vorbehalten.
