BEDIENUNGSANLEITUNG, Version SW1203/3.00/ HW3.0
Solarregler SUNGO SL
Die Vorteile auf einen Blick
Großes, beleuchtetes Display für die Anzeige von Tem-
peraturen, Bilanzwerten und Anlagenzuständen mit klar
gestalteten Piktogrammen für den Überblick.
Einfache, aber sichere Bedienung über vier Tasten
zum waagrechten und senkrechten Scrollen durch die
Menüs.
Umfassendes Diagnosesystem zur Überwachung der
Anlagenfunktionen wie z.B. Fühlerunterbrechung oder
Temperaturdifferenzüberwachung „∆T zu hoch"
Eingebaute Sicherheitsfunktionen wie Kollektorküh-
lung, Speicherkühlung, Anlagenschutz und Röhren-
kollektorfunktion
Solare Beladung eines 1-/2-Speicher-Systems
Alternative Wahl von Thermostatfunktion oder
Rücklaufanhebung
Bilanz-/Resetwerte
5 Temperatureingänge Pt1000
1 Ausgang, drehzahlgeregelt
Mit dem Fühler T5 (Solar-Rücklauf) und einem externen
Volumenmessteil kann der Regler die Wärmemenge in
kWh ermitteln.
Auch für SECUSOL-System vorbereitet!
Gedruckt auf Recyclingpapier aus 100 % Altpapier
Solarthermie/Solarkreis
D-SUNGO-SL-BA-0809-1122P300 · 1316BED008-30A-E

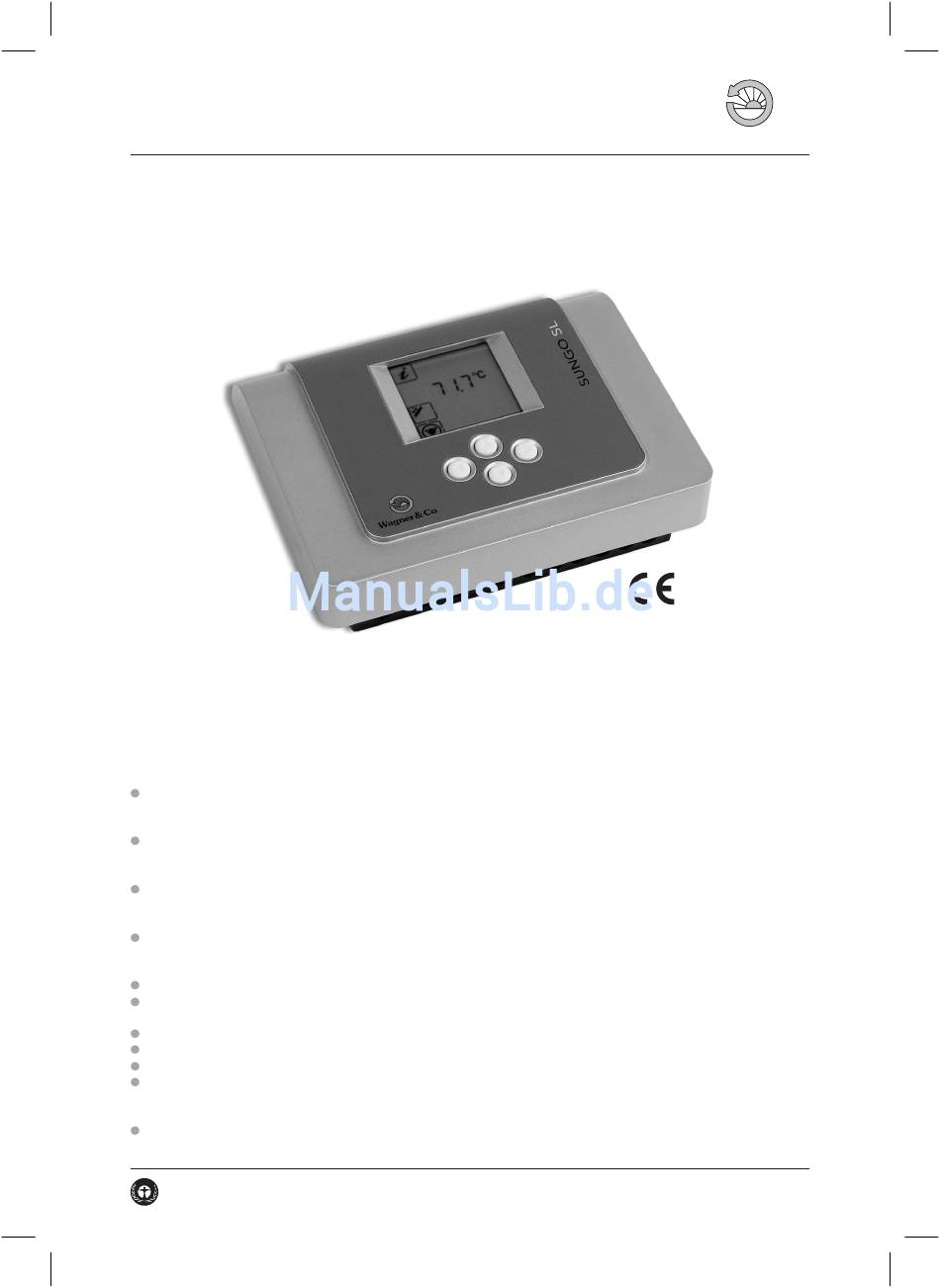

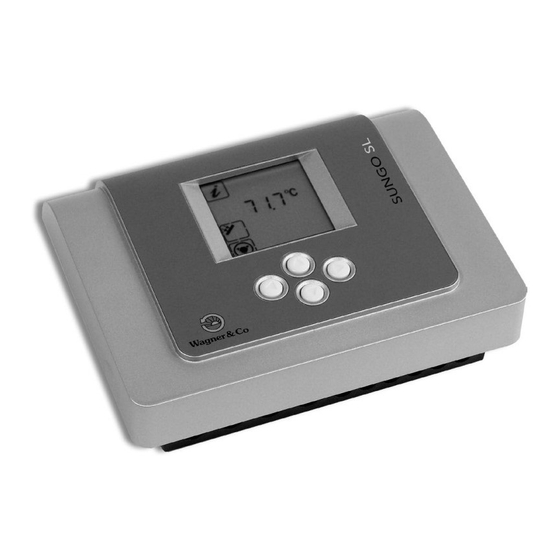

Bild 1 Solarregler SUNGO SL
Inhalt
1. Technische Beschreibung. . . . . . . . . . . . . . . . 2
2. Allgemeine Sicherheitshinweise . . . . . . . . . . . . 4
2.1 Qualifikation des Anwenders . . . . . . . . . . . . . . 4
2.2 Bestimmungsgemäßer Einsatz . . . . . . . . . . . . . 4
2.3 Hinweise zu Montage und Betrieb . . . . . . . . . . . 4
3. Montage . . . . . . . . . . . . . . . . . . . . . . . . . 4
3.1 Gehäuse befestigen . . . . . . . . . . . . . . . . . . . 6
3.2 Kabel anschließen . . . . . . . . . . . . . . . . . . . . 5
4. Bedienung . . . . . . . . . . . . . . . . . . . . . . . . 6
4.1 Display und Tasten . . . . . . . . . . . . . . . . . . . . 6
4.2 Menü „Information" . . . . . . . . . . . . . . . . . . . 8
4.3 Menü „Einstellung". . . . . . . . . . . . . . . . . . . . 9
4.4 Menü „Handbetrieb" . . . . . . . . . . . . . . . . . . 10
4.5 Menü „Sonderfunktionen". . . . . . . . . . . . . . . 10
4.6 Service - Systemmeldungen . . . . . . . . . . . . . 11
4.7 Service - Kontrolle der Fühler . . . . . . . . . . . . . 11
5. Anwendungsbeispiele. . . . . . . . . . . . . . . . . 11
5.1 Standard-Einspeicher-System . . . . . . . . . . . . 11
5.2 Standard-Zweispeicher-System. . . . . . . . . . . . 12
5.3 SECUSOL-System . . . . . . . . . . . . . . . . . . . 12
Wagner& Co
Wagner& Co
1.4
1
Inhaltsverzeichnis
Verwandte Anleitungen für WAGNER SUNGO SL
Inhaltszusammenfassung für WAGNER SUNGO SL
-
Seite 1: Inhaltsverzeichnis
Wagner& Co Wagner& Co BEDIENUNGSANLEITUNG, Version SW1203/3.00/ HW3.0 Solarregler SUNGO SL Bild 1 Solarregler SUNGO SL Die Vorteile auf einen Blick Inhalt Großes, beleuchtetes Display für die Anzeige von Tem- 1. Technische Beschreibung....2 peraturen, Bilanzwerten und Anlagenzuständen mit klar... -
