MONTAGEANLEITUNG / BEDIENUNGSANLEITUNG
Solarregler SUNGO SL

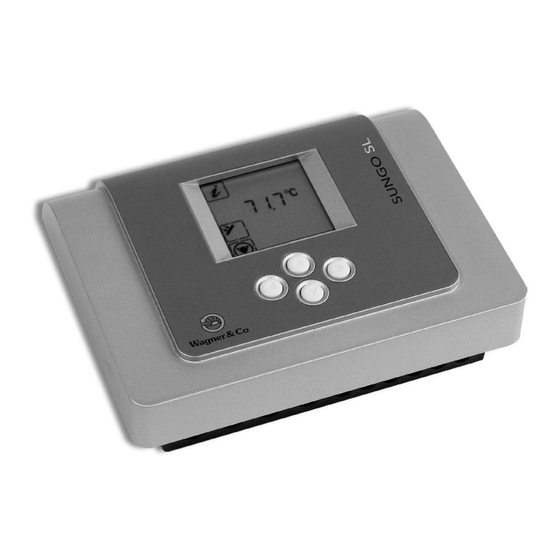

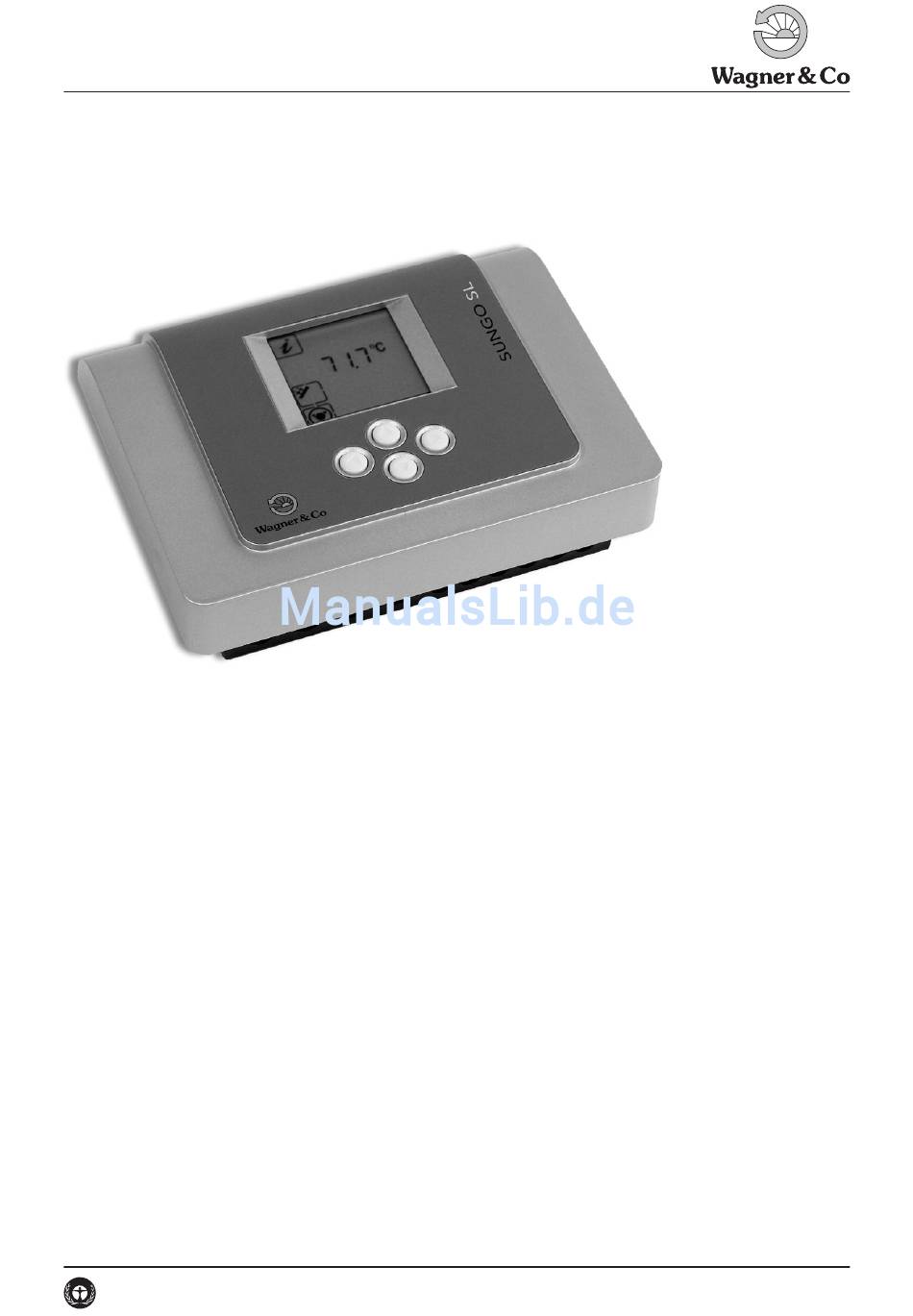

Abb. 1 Solarregler SUNGO SL
Produktmerkmale
●
Ansteuerung von solaren Ein- und Zwei-Speicher-
Systemen
●
Umfassendes Diagnosesystem zur Überwachung der
Anlagenfunktionen
●
Sicherheitsfunktionen wie Kollektorkühlung, Speicher-
kühlung, Anlagenschutz und Röhrenkollektorfunktion
●
Alternative Wahl von Thermostatfunktion oder
Rücklauf a nhebung
●
Anzeige von Bilanz- und Resetwerten
●
5 Temperatureingänge Pt1000
●
2 Ausgänge (einer drehzahlgeregelt)
●
Wärmemengenzählung mit einem zusätzlichen Volu-
menmessteil möglich
Gedruckt auf Recyclingpapier aus 100 % Altpapier
Solarthermie / Regler DE-XXX_SUNGO-SL_BA-121112-1122P300
Inhalt
1. Technische Beschreibung . . . . . . . . . . . 2
2. Allgemeine Sicherheitshinweise . . . . . . . . 4
Garantiebedingungen . . . . . . . . . . . . . 4
2.2 Bestimmungsgemäßer Einsatz . . . . . . . . . 4
2.3 Hinweise zu Montage und Betrieb . . . . . . . 4
3. Montage . . . . . . . . . . . . . . . . . . 5
3.1 Gehäuse befestigen . . . . . . . . . . . . . . 5
3.2 Kabel anschließen . . . . . . . . . . . . . . 6
4.1 Display und Tasten . . . . . . . . . . . . . . 7
4.2 Menü „Information" . . . . . . . . . . . . . . 9
4.3 Menü „Einstellung" . . . . . . . . . . . . . 10
4.4 Menü „Handbetrieb" . . . . . . . . . . . . 11
4.5 Menü „Sonderfunktionen" . . . . . . . . . . 11
4.6 Service - Systeminformationen . . . . . . . . 12
4.7 Service - Kontrolle der Fühler . . . . . . . . 12
4.8 Netz-Feinsicherung wechseln . . . . . . . . 13
5. Beispielhafte Systemlösungen . . . . . . . .
5.2 Zwei-Speicher-System . . . . . . . . . . . . 15
. . . . . . . . . . . . . . . . . 7
14
1
Inhaltsverzeichnis
Verwandte Anleitungen für WAGNER SUNGO SL
Inhaltszusammenfassung für WAGNER SUNGO SL
-
Seite 1: Inhaltsverzeichnis
MONTAGEANLEITUNG / BEDIENUNGSANLEITUNG Solarregler SUNGO SL Abb. 1 Solarregler SUNGO SL Produktmerkmale Inhalt ● Ansteuerung von solaren Ein- und Zwei-Speicher- 1. Technische Beschreibung ... 2 Systemen 2. Allgemeine Sicherheitshinweise ..4 ●... -
Seite 2: Technische Beschreibung
1. Technische Beschreibung Bilanzwerte Zusätzlich zu den Istwerten der Fühler T1 (Kollektor) und T2 (Speicher, unten) werden auch Bilanzwerte angezeigt, Solarregler SUNGO SL die den jeweils kleinsten und größten Temperaturwert 100 % recyclingfähiges ABS- an diesen Fühlern speichern. Beim Rücksetzen wird der Material Gehäuse für Wandmontage aktuell anstehende Istwert der Temperatur übernommen. Maße (L x B x T) 173 mm x 138 mm x 51 mm Handbetrieb Schutzart IP20 nach VDE 0470 Im Handbetrieb lassen sich die entsprechenden Ausgän- Funkstörgrad N nach VDE 0875 ge manuell ein- bzw. ausschalten. Beim Verlassen des Me- AC 230 V; 50 Hz; nüs „Handbetrieb“ oder nach acht Stunden schaltet die... - Seite 3 Röhrenkollektorfunktion Thermostat Die Röhrenkollektorfunktion ermöglicht das Betreiben Die Thermostatfunktion ist eine einstellbare Einschalt- der Solaranlage, auch wenn der Fühler T1 (Kollektor) in schwelle in einem Bereich von 0° bis 130 °C mit variabel der Anschlussleitung des Kollektors montiert wird. Über- veränderbarer Ausschaltdifferenz von 1 K bis 40 K. Man schreitet der Temperaturanstieg am Fühler T1 (Kollektor) kann zwischen den Varianten „Heizen“ und „Kühlen“ wäh- den gewählten „Einschaltwert, Temperaturanstieg Kollek- len. tor“ (Standard: 1 K) wird die Solarkreispumpe für eine ge- Bei der Variante „Heizen“ schaltet der Ausgang A2 ein, wählte „Nachlaufzeit“ (Standard: 15 s) eingeschaltet. wenn die aktuelle Temperatur T4 die eingestellte Ein- Während dieser Zeit muss sich die Einschaltdifferenz für schaltschwelle unterschreitet. Der Ausgang A2 schaltet die Solarbeladung zwischen Fühler T1 (Kollektor) und...
-
Seite 4: Allgemeine Sicherheitshinweise
2.2 Bestimmungsgemäßer Einsatz Funktion ● Ansteuerung von solarthermischen Anlagen, die über anwählbare Systeme und Zusatzfunktionen an die ge- wünschte Anlagenhydraulik angepasst werden kön- nen. ● Der Regler ist nur für den Einsatz in trockenen Räumen zugelassen. ● Er kann in die Solarstation integriert oder an der Wand montiert werden. Einsatzgrenzen ● Die Funktionalität des Reglers bei Verwendung in nicht- solarthermischer Anwendung ist vor Inbetriebnahme zu prüfen und im Zweifelsfall über den Reglerservice von Wagner & Co zu kontrollieren. ● Nichtbestimmungsgemäßer Einsatz führt grundsätz- lich zum Verlust der Garantieansprüche. DE-XXX_SUNGO-SL_BA-121112-1122P300... -
Seite 5: Montage
3. Montage Wandmontage ● Mit der im Lieferumfang enthaltenen Bohrschablone 3.1 Gehäuse befestigen die Befestigungslöcher für den Regler bohren. ● Regler an der Wand befestigen. ● Schrauben nur handfest anziehen, um Beschädigun- Gehäuse öffnen ● Das Gehäuseoberteil durch leichtes Ziehen an den gen am Gehäuseunterteil des Reglers zu vermeiden! Seitenlaschen des Gehäuse o berteils entriegeln und nach oben aufklappen. Das Oberteil rastet oben auto- Montage in der Solarstation matisch ein. -
Seite 6: Kabel Anschließen
3.2 Kabel anschließen Allgemeine Anschlussvorschriften ● Bei flexiblen Leitungen muss geräteintern oder -extern eine Zugentlastung vorgesehen werden, wenn der Regler in Wandmontage angebracht wird. ● Die abisolierten Aderenden mehrdrähtiger Leitungen müssen mit Aderendhülsen versehen werden. Anschluss 230 V ● Der Netzanschluss wird außerhalb des Reglers über einen EIN-/AUS-Schalter geführt.Bei Netzanschluss mit Kabel und Schutzkontaktstecker kann dieser Schalter entfallen. ● Der Regler ist für den Betrieb am 230 V~/50 Hz Netz bestimmt. ● Alle Schutzleiter werden an die PE-Klemmen ange- schlossen. -
Seite 7: Bedienung
4. Bedienung 4.1 Display und Tasten Menü „Einstellung“ Menü „Handbetrieb“ Menü „Sonderfunktionen“ Menü „Information“ Temperaturdifferenz Bilanzwerte oder Start-/ Stoppwerte dT min max start stop Zahlenfeld für Temperatur Einheiten 88888 oder Fühlerfehler °C % Temperatur Speicher, oben/ Temperatur Kollektor Thermostat Zusatzfühler Temperatur Thermostat/ Rücklaufanhebung (Senke) Zeitfenster Thermostat... - Seite 8 Horizontale Bedienebene Menü „Einstellung“ als Beispiel Vertikale Bedienebene T max dT min __°C Ausschaltdiff. T3 - T4, Rücklaufanhebung Begrenzungstemperatur T2 dT max dT max Einschaltdiff. T3 - T4, Rücklaufanhebung Einschaltdifferenz T1 - T2 T min dT min __°C Ausschaltdifferenz T1 - T2 Mindesttemp.schwelle, Rücklaufanhebung T max T min...
-
Seite 9: Menü „Information
4.2 Menü „Information” Menü „Information“ Menüpunkt Beschreibung Anzeige Kollektortemperatur Messwert °C __°C Kollektortemperatur Bilanzwert; minimal, rücksetzbar °C __°C Kollektortemperatur Bilanzwert; maximal, rücksetzbar °C __°C Speichertemperatur, unten Messwert °C __°C Speichertemperatur, unten Bilanzwert; minimal, rücksetzbar °C __°C Speichertemperatur, unten Bilanzwert; maximal, rücksetzbar °C __°C Speichertemperatur, oben Messwert °C __°C Betriebsstunden, gesamt Bilanzwert R-Betriebsstunden seit letztem Reset Bilanzwert; Anzeige, rücksetzbar Speichertemperatur 1 oder 2, unten °C (bei Wahl 2-Speicher-System) -
Seite 10: Menü „Einstellung
4.3 Menü „Einstellung“ Menü „Einstellung“ Menüpunkt Beschreibung Bereich Grundwert T max Begrenzungstemperatur Speicher, unten 15 - 90 °C 85 °C __°C dT max Einschaltdifferenz zwischen Kollektor und Speicher 3 - 40 K dT min Ausschaltdifferenz zwischen Kollektor und Speicher 2 - 35 K T min Mindesttemperatur, ab der die Einschaltdifferenz ausgewertet wird. 5 - 90 °C 10 °C __°C T max Begrenzungstemperatur Speicher 1 oder 2, unten 15 - 90 °C 85 °C __°C dT max Einschaltdifferenz zwischen Kollektor und Speicher 1 oder 2 3 - 40 K 10 K dT min Ausschaltdifferenz zwischen Kollektor und Speicher 1 oder 2 2 - 35 K... -
Seite 11: Menü „Handbetrieb
4.4 Menü „Handbetrieb” Menü „Handbetrieb“ Menüpunkt Beschreibung Bereich Grundwert Aus = 0/ Ein = 1 0 - 1 Manuelles Aus-/ Einschalten des Ausgangs A1 (Solarkreispumpe) Aus = 0/ Ein = 1 0 - 1 Manuelles Aus-/ Einschalten des Ausgangs A2 (RLA oder Thermostat) T stop Aktivieren der Nachlaufzeit „Handbetrieb“ im Automatikmodus 0 - 600 min 0 min 4.5 Menü „Sonderfunktionen” noch eine Minute aktiv. Danach sind die Parameter noch In der ersten Minute nach Einschalten des Reglers: Das Menü „Sonderfunktionen“ anwählen, um es aktiv zu sichtbar, aber nicht mehr änderbar. Ein erneutes Ändern schalten, damit die einzelnen Parameter geändert werden der Funktionen erfordert, dass der Regler erneut span- können. Nach dem Verlassen des Menüs bleibt dieses nungsfrei geschaltet wird. -
Seite 12: Service - Systeminformationen
4.6 Service – Systeminformationen Systeminformationen mit Anzeige Display-Anzeige Beschreibung Korrektur Systemmeldung Alle Systemmeldungen werden mit blinkendem „Achtungssymbol“ angezeigt. Bei Fühlerfehlern wird der betroffene Fühler zusätzlich mit „Kurzschluss-/ bzw. Unterbrechungs-Symbolen“ gekennzeichnet. Blinkend Unterbrechung Der angezeigte Fühler bzw. die Leitung ist unterbrochen. ° C ● Widerstandswert des Fühlers prüfen und Blinkend vergleichen. Kurzschluss ● Alle Kontaktstellen prüfen. Der angezeigte Fühler, die Leitung oder der Eingang am ° C Regler sind kurzgeschlossen. Blinkend dT zu hoch ● Pumpe und Verkabelung prüfen Auf die Einschaltdifferenz zwischen T1 und T2 wird ein ● Anlage auf Luft prüfen, bei Bedarf entlüften Wert von 20 K addiert. Die Meldung löst aus, wenn sich ● Fühler/ Fühlerleitungen prüfen, bei Bedarf Blinkend nach 30 min die Gesamtdifferenz nicht reduziert hat. -
Seite 13: Netz-Feinsicherung Wechseln
4.8 Netz-Feinsicherung wechseln Sicherung ausbauen und auf Funktion prüfen Sicherungskappe (14) mit einem Schraubendreher vor- Der Regler ist netzspannungsseitig mit einer Sicherung sichtig lösen und vom Sicherungshalter (15) abheben gegen Überströme geschützt. (siehe Bildlupe 1). Eine Ursache für den Ausfall der Displayanzeige und der ● Sicherung aus der Sicherungskappe schieben (siehe Reglerfunktionen kann die defekte Netz-Feinsicherung Bildlupe 2). -
Seite 14: Beispielhafte Systemlösungen
5. Beispielhafte Systemlösungen 5.1 Ein-Speicher-System und Rücklaufanhebung : Solarkreispumpe : Heizkreispumpe : Speicher-Ladepumpe : Umschaltventil Rücklaufanhebung Kollektorfeld : Fühler Kollektor : Fühler Speicher unten : Fühler Speicher mitte : Fühler Heizungsrücklauf : Ertragsmessung, Rücklauffühler : Ertragsmessung, Volumenmessteil Version 1 -TERMO Kombi-Speicher Warmwasser Kaltwasser Heizkreis... -
Seite 15: Zwei-Speicher-System
5.2 Zwei-Speicher-System : Solarkreispumpe Kollektorfeld : Heizkreispumpe : Speicher-Ladepumpe : Umschaltventil Speicherladung : Fühler Kollektor T3 T2 : Fühler Speicher 1 unten : Fühler Speicher 1 oben : Fühler Speicher 2 unten : Ertragsmessung, Rücklauffühler : Ertragsmessung, Volumenmessteil Heizkreis ECOplus Öl- oder Gas- Heizkessel Ertragsmessung... - Seite 16 Irrtum und Änderungen vorbehalten · © Wagner & Co, 2012 · www.wagner-solar.com Wagner & Co · Zimmermannstraße 12 · D-35091 Cölbe/Marburg · (06421) 80 07-0 · Fax 80 07-22...
