BEDIENUNGSANLEITUNG, Version SW1203/3.00/ HW3.0
Solarregler SUNGO SL

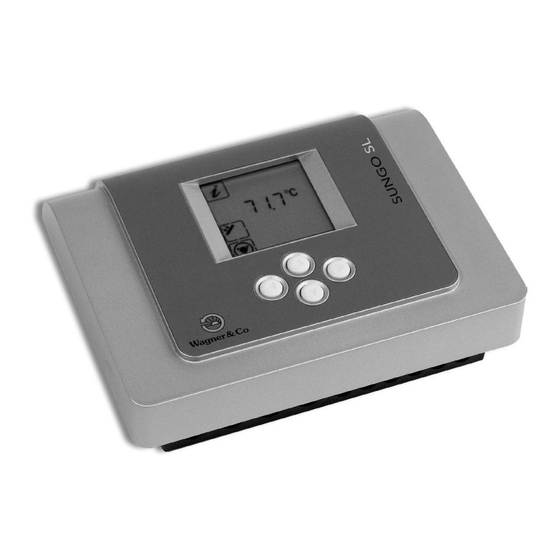

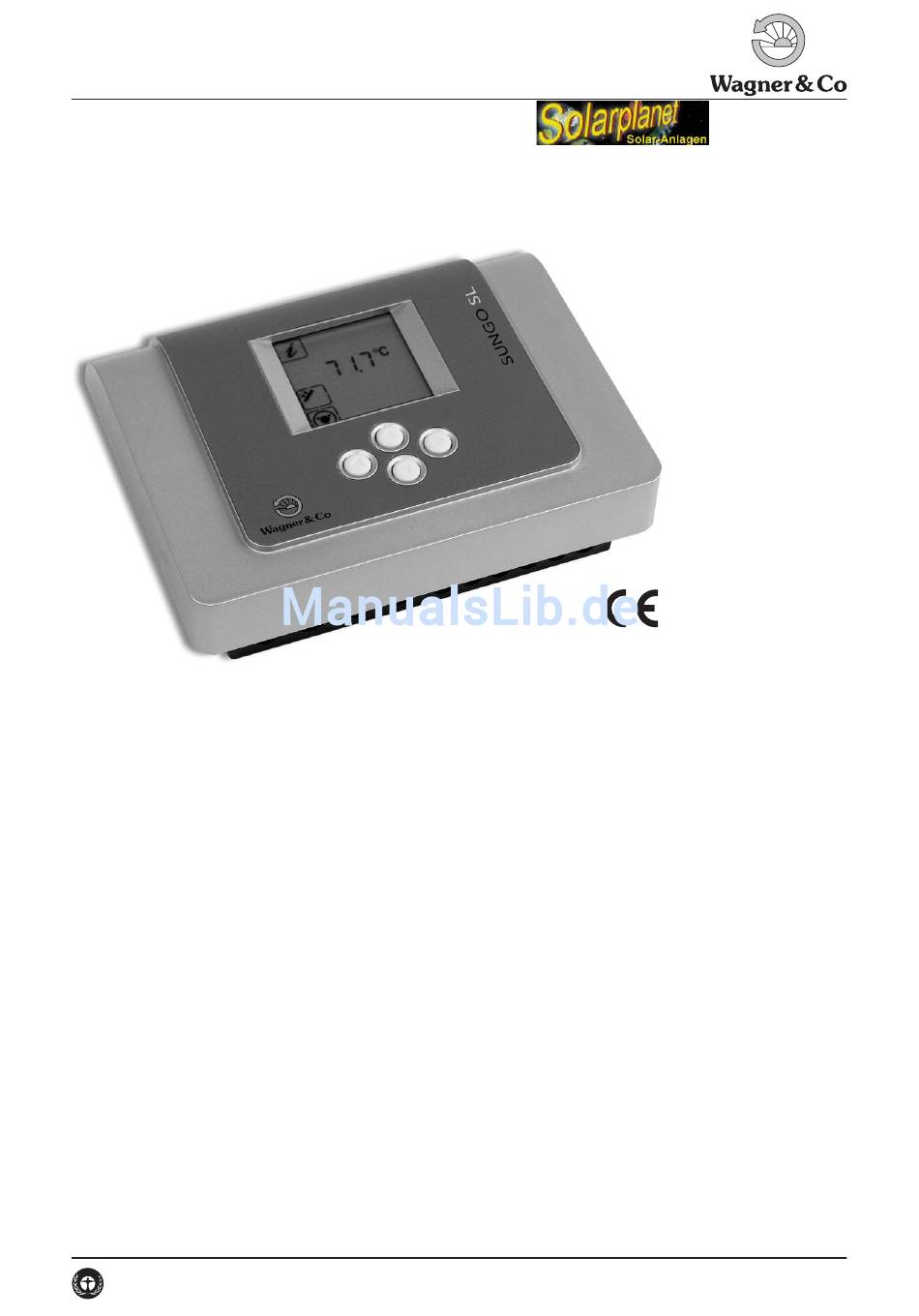

Abb. 1 Solarregler SUNGO SL
Produktmerkmale
●
Großes, beleuchtetes Display für die Anzeige von Tem-
peraturen, Bilanzwerten und Anlagenzuständen mit klar
gestalteten Piktogrammen für den Überblick.
●
Einfache, aber sichere Bedienung über vier Tasten zum
waagrechten und senkrechten Scrollen durch die Me-
nüs.
●
Umfassendes Diagnosesystem zur Überwachung der
Anlagenfunktionen wie z.B. Fühlerunterbrechung oder
Temperatur d ifferenzüberwachung „∆T zu hoch".
●
Eingebaute Sicherheitsfunktionen wie Kollektorküh-
lung, Speicherkühlung, Anlagenschutz und Röhrenkol-
lektorfunktion.
●
Solare Beladung eines 1-/2-Speicher-Systems.
●
Alternative Wahl von Thermostatfunktion oder Rücklauf-
anhebung.
●
Bilanz-/Resetwerte.
●
5 Temperatureingänge Pt1000.
●
1 Ausgang, drehzahlgeregelt.
●
Mit dem Fühler T5 (Solar-Rücklauf) und einem externen
Volumenmessteil kann der Regler die Wärmemenge in
kWh ermitteln.
Gedruckt auf Recyclingpapier aus 100 % Altpapier
Solarthermie / Solarkreis DE-XXX_SUNGO-SL_BA-100127-1122P300 · 1316BED008-30A-E
SOLARPLANET
Bernsdorfer Str. 15
D 35091 Cölbe
www.solarplanet.de
info@solarplanet.de
Tel/Fax +49 6427-578
Mobil +49 173-3125091
Inhalt
1. Technische Beschreibung . . . . . . . . . . . 2
2. Allgemeine Sicherheitshinweise . . . . . . . . 4
2.1 Qualifikation des Anwenders . . . . . . . . . . 4
2.2 Bestimmungsgemäßer Einsatz . . . . . . . . . 4
2.3 Hinweise zu Montage und Betrieb . . . . . . . 4
3. Montage . . . . . . . . . . . . . . . . . . . 4
3.1 Gehäuse befestigen . . . . . . . . . . . . . . 4
3.2 Kabel anschließen . . . . . . . . . . . . . . 5
4. Bedienung . . . . . . . . . . . . . . . . . 6
4.1 Display und Tasten . . . . . . . . . . . . . . 6
4.2 Menü „Information" . . . . . . . . . . . . . . 8
4.3 Menü „Einstellung" . . . . . . . . . . . . . . 9
4.4 Menü „Handbetrieb" . . . . . . . . . . . . . 10
4.5 Menü „Sonderfunktionen" . . . . . . . . . . . 10
4.6 Service - Systemmeldungen . . . . . . . . . . 11
4.7 Service - Kontrolle der Fühler . . . . . . . . . 11
5. Anwendungsbeispiele. . . . . . . . . . . . . 11
5.2 Zweispeicher-System . . . . . . . . . . . . . 12
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WAGNER SUNGO SL
Inhaltszusammenfassung für WAGNER SUNGO SL
-
Seite 1: Inhaltsverzeichnis
Bernsdorfer Str. 15 D 35091 Cölbe www.solarplanet.de info@solarplanet.de Tel/Fax +49 6427-578 BEDIENUNGSANLEITUNG, Version SW1203/3.00/ HW3.0 Mobil +49 173-3125091 Solarregler SUNGO SL Abb. 1 Solarregler SUNGO SL Produktmerkmale Inhalt ● Großes, beleuchtetes Display für die Anzeige von Tem- 1. Technische Beschreibung . . . . . . . . . . . 2 peraturen, Bilanzwerten und Anlagenzuständen mit klar... -
Seite 2: Technische Beschreibung
1. Technische Beschreibung Bilanzwerte Zusätzlich zu den Istwerten der Fühler T1 (Kollektor) und T2 (Speicher, unten) werden auch Bilanzwerte angezeigt, Solarregler SUNGO SL die den jeweils kleinsten und größten Temperaturwert an 100 % recyclingfähiges diesem Fühler speichern. Beim Rücksetzen wird der aktu- Material ABS-Gehäuse für Wandmontage ell anstehende Istwert der Temperatur übernommen. Maße (L x B x T in mm) 173 x 138 x 51 Handbetrieb Schutzart IP20 nach VDE 0470 Im Handbetrieb lassen sich die entsprechenden Ausgän- Funkstörgrad N nach VDE 0875 ge manuell ein- bzw. ausschalten. Beim Verlassen des Me- 230 Volt AC; 50 Hz; nüs „Handbetrieb“ schaltet die Software wieder in den Au- Betriebsspannung -10% bis +15 % tomatikmodus. Die Verweildauer im Menü „Handbetrieb“ Leitungsquerschnitt, beträgt maximal 8 Stunden, danach schaltet die Software 2,5 mm² fein-/ eindrahtig max. für 230 V-Anschlüsse selbstständig in den Automatikmodus im Menü „Informa- Temperaturfühler / Pt1000; 1000 Ω bei 0 °C; tion“ zurück. Temperaturbereich Bereich: -30 °C bis +225 °C Nachlauf Hand Fühlerkabel zugentlastet... - Seite 3 Damit die Speicherkühlung abschaltet, muss eine der Vorrang nachfolgenden 2 Kriterien erfüllt sein: Im Regler SUNGO SL ist beim 2-Speicher-System der 1. Die Temperatur T2 (Speicher, unten) ist kleiner als die Vorrang grundsätzlich auf den Speicher 1 geschaltet und „Abschalttemperatur Speicherkühlung“. kann nicht umgeschaltet werden. 2. Die Temperatur T1 (Kollektor) ist größer als die Tempe- ratur T2 (Speicher, unten) minus 2 K. Thermostat Die Thermostatfunktion ist eine einstellbare Einschalt- schwelle in einem Bereich von 0° bis 130 °C mit variabel Röhrenkollektorfunktion Die Röhrenkollektorfunktion ermöglicht das Betreiben veränderbarer Ausschaltdifferenz von 1 bis 40 K. Man kann der Solaranlage, auch wenn der Fühler T1 (Kollektor) in zwischen den Varianten „Heizen“ und „Kühlen“ wählen.
-
Seite 4: Allgemeine Sicherheitshinweise
Das Oberteil rastet oben automatisch ein. Sie können wünschte Anlagenhydraulik angepasst werden können. nun den Regler bequem montieren und verdrahten. ● Der Regler ist nur für den Einsatz in trockenen Räumen zugelassen. Wandmontage ● Er kann in die Solarstation integriert oder an der Wand ● Bohren Sie mit der mitgelieferten Bohrschablone die montiert werden. Befestigunglöcher des Reglers. ● Fixieren Sie den Regler an der Wand. Einsatzgrenzen ● Alle Schrauben nur so fest wie nötig anziehen, um Be- ● Die Funktionalität des Reglers bei Verwendung in nicht- schädigungen am Gehäuseunterteil zu vermeiden! solarthermischer Anwendung ist vor Inbetriebnahme zu prüfen und im Zweifelsfall über den Reglerservice von Wagner & Co zu kontrollieren. ● Nichtbestimmungsgemäßer Einsatz führt grundsätzlich zum Verlust der Garantieansprüche. DE-XXX_SUNGO-SL_BA-100127-1122P300... -
Seite 5: Kabel Anschließen
Die Leitungen der Temperaturfühler können verlän- 3.2 Kabel anschließen gert werden: Bis 15 m Länge = 2 x 0,5 mm², bis 50 m = 2 x 0,75 mm². Bei langen Verbindungen zum Kol- lektor sind geschirmte Verlängerungskabel sinnvoll. Aufbau Anschlussplatine SUNGO SL Der Anschluss aller elektrischen Leitungen erfolgt im An der Fühlerseite den Schirm nicht anklemmen, son- Reglerboden. Rechts befinden sich die Fühleranschlüs- dern abschneiden und isolieren! se (Kleinspannungsbereich) und links der 230-V-Netzan- ●... -
Seite 6: Bedienung
4. Bedienung 4.1 Display und Tasten Menü „Einstellung“ Menü „Handbetrieb“ Menü „Sonderfunktionen“ Menü „Information“ Temperaturdifferenz Bilanzwerte oder Start-/ Stoppwerte dT min max start stop Zahlenfeld für Temperatur Einheiten 88888 oder Fühlerfehler °C % Temperatur Speicher, oben/ Temperatur Kollektor Thermostat Zusatzfühler Temperatur Thermostat/ Rücklaufanhebung (Senke) Zeitfenster Thermostat... - Seite 7 Horizontale Bedienebene Menü „Einstellung“ als Beispiel Vertikale Bedienebene T max dT min __°C Ausschaltdiff. T3 - T4, Rücklaufanhebung Begrenzungstemperatur Speicher, unten dT max dT max Einschaltdiff. T3 - T4, Rücklaufanhebung Einschaltdifferenz T1 - T2, Solar T min dT min __°C Ausschaltdifferenz T1 - T2, Solar Mindesttemp.schwelle, Rücklaufanhebung T max...
-
Seite 8: Menü „Information
4.2 Menü „Information” Menü „Information“ Menüpunkt Beschreibung Anzeige Kollektortemperatur; Messwert ° C __°C Kollektortemperatur; Bilanzwert; minimal, rücksetzbar ° C __°C Kollektortemperatur; Bilanzwert; maximal, rücksetzbar ° C __°C Speichertemperatur, unten; Messwert ° C __°C Speichertemperatur, unten; Bilanzwert; minimal, rücksetzbar ° C __°C Speichertemperatur, unten; Bilanzwert; maximal, rücksetzbar ° C __°C Speichertemperatur, oben; Messwert ° C __°C Betriebsstunden, gesamt; Bilanzwert R-Betriebsstunden seit letztem Reset; Bilanzwert; Anzeige, rücksetzbar Speichertemperatur 1 oder 2, unten;... -
Seite 9: Menü „Einstellung
4.3 Menü „Einstellung“ Menü „Einstellung“ Menüpunkt Beschreibung Bereich Grundwert T max Begrenzungstemperatur Speicher, unten 15 - 90 °C 85 °C __°C dT max Einschaltdifferenz zwischen Kollektor und Speicher 3 - 40 K dT min Ausschaltdifferenz zwischen Kollektor und Speicher 2 - 35 K T min Mindesttemperatur, ab der die Einschaltdifferenz ausgewertet wird. 5 - 90 °C 10 °C __°C T max Begrenzungstemperatur Speicher 1 oder 2, unten 15 - 90 °C 85 °C __°C dT max Einschaltdifferenz zwischen Kollektor und Speicher 1 oder 2 3 - 40 K 10 K dT min Ausschaltdifferenz zwischen Kollektor und Speicher 1 oder 2 2 - 35 K... -
Seite 10: Menü „Handbetrieb
4.4 Menü „Handbetrieb” Menü „Handbetrieb“ Menüpunkt Beschreibung Bereich Grundwert Aus = 0/ Ein = 1 0 - 1 Manuelles Aus-/ Einschalten des Ausgangs A1 (Solarkreispumpe) Aus = 0/ Ein = 1 0 - 1 Manuelles Aus-/ Einschalten des Ausgangs A2 (RLA oder Thermostat) T stop Aktivieren der Nachlaufzeit „Handbetrieb“ im Automatikmodus 0 - 600 min 0 min 4.5 Menü „Sonderfunktionen” noch 1 Minute aktiv. Danach kann man die Parameter nur In der ersten Minute nach Einschalten des Reglers: Das Menü „Sonderfunktionen“ anwählen, um es aktiv zu noch anschauen und nicht mehr verändern. Ein erneutes schalten, damit die einzelnen Parameter geändert werden Ändern der Funktionen erfordert, das der Regler erneut... -
Seite 11: Service - Systemmeldungen
4.6 Service – Systemmeldungen Systeminformationen mit Anzeige Display-Anzeige Beschreibung Korrektur Systemmeldung Alle Systemmeldungen werden mit blinkendem „Achtungssymbol“ angezeigt. Bei Fühlerfehlern wird der betroffene Fühler zusätzlich mit „Kurzschluss-/ bzw. Unterbrechungs-Symbolen“ gekennzeichnet. Blinkend Unterbrechung ° C Der angezeigte Fühler bzw. die Leitung ist unterbrochen. ● Widerstandswert des Fühlers prüfen und Blinkend vergleichen. Kurzschluss ● Alle Kontaktstellen prüfen. Der angezeigte Fühler, die Leitung oder der Eingang am ° C Regler sind kurzgeschlossen. Blinkend dT zu hoch ● Pumpe und Verkabelung prüfen Auf die Einschaltdifferenz zwischen T1 und T2 wird ein ● Anlage auf Luft prüfen, bei Bedarf entlüften Wert von 20 K addiert. Die Meldung löst aus, wenn sich ● Fühler/ Fühlerleitungen prüfen, bei Bedarf Blinkend nach 30 min die Gesamtdifferenz nicht reduziert hat. -
Seite 12: Zweispeicher-System
: Fühler Kollektor T3 T2 : Fühler Speicher 1 unten : Fühler Speicher 1 oben : Fühler Speicher 2 unten : Ertragsmessung, Rücklauffühler : Ertragsmessung, Volumenmessteil Heizkreis ECOplus Öl- oder Gas- Heizkessel Ertragsmessung Warmwasser Kaltwasser Solar-RL Abb. 4 Systemlösung für Warmwasserbereitung. Der Regler SUNGO SL sorgt für die solare Beladung eines bivalenten Solarspeichers und des vorgeschalteten Monovalentspeichers. Irrtum und Änderungen vorbehalten · © Wagner & Co, 2010 · www.wagner-solar.com WAGNER & CO · Zimmermannstraße 12 · D-35091 Cölbe/Marburg · (06421) 80 07-0 · Fax 80 07-22...
