Valetta RPR Montageanleitung Seite 6

MONTAGEANLEITUNG ROLLLADEN

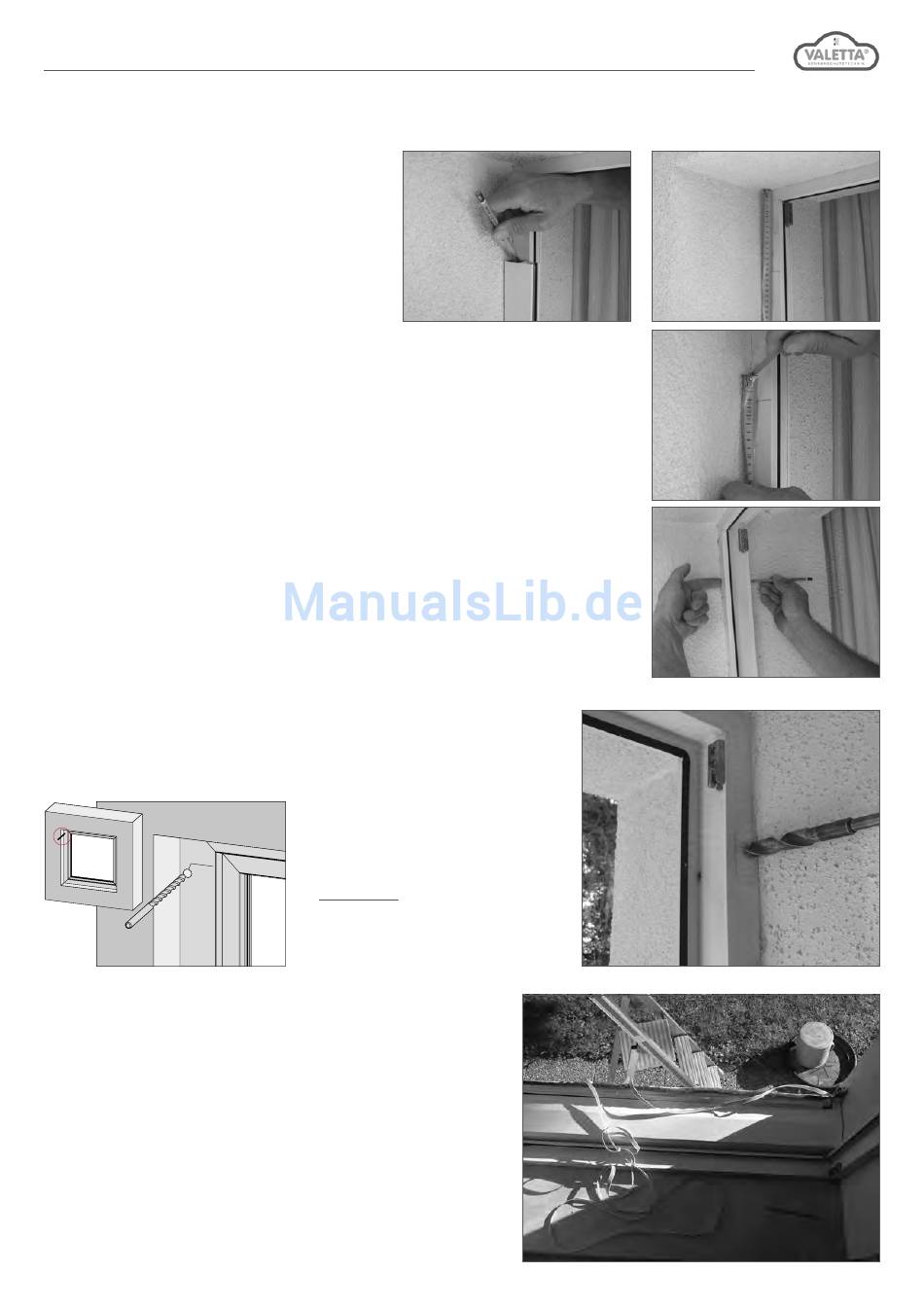

5. BOHRUNG FÜR GURT-/ SCHNURDURCHFÜHRUNG ANZEICHNEN:
Maß von Rollladen-Unterkante
bis Bedienungsaustritt messen.
Um die Bohrung für die Gurt- oder Schnurdurchführung zu ermitteln, stellen Sie eine
Führungsschiene vor den Fensterstock und gegen die Laibung (s. Abb.).
Mit einem geeigneten Messmaterial (Rollmeter, ...) wie in der Abb., die
Position der Bohrung anzeichnen.
27 mm vom Ende der Führungsschiene nach oben = Mitte Gurt.
15 mm von Außenkante bis Mitte Gurt ergibt Schnittpunkt für die Bohrung.
Dieses Maß nach innen übertragen.
(ACHTUNG: Bei waagrechter Durchführung darauf achten, ob Platz für
Umlenkrolle innen vorhanden, sonst entsprechend schräg nach unten die
Bohrung anzeichnen siehe Abb.).
6. BOHRUNG DURCH FENSTERSTOCK:
Bohren Sie an der angezeichneten Position mit einem
Ø 16 mm Bohrer durch den Fensterstock.
Bohrung möglichst von innen nach außen durchführen.
Ø 12 m m
7.
Rollladen mit nach oben stehenden
Blendkastenzapfen mit richtig
ausgerichteter Bedienungsseite auf
Fensterbank legen.
BOHRUNGEN:
- bei Schnur Ø 12 mm
- bei Gurt Ø 16 mm
- bei Kurbel Ø 12 mm
- bei Motor Ø 12 mm
Seite 6
_Rev.1/2017
Technische Änderungen vorbehalten.
