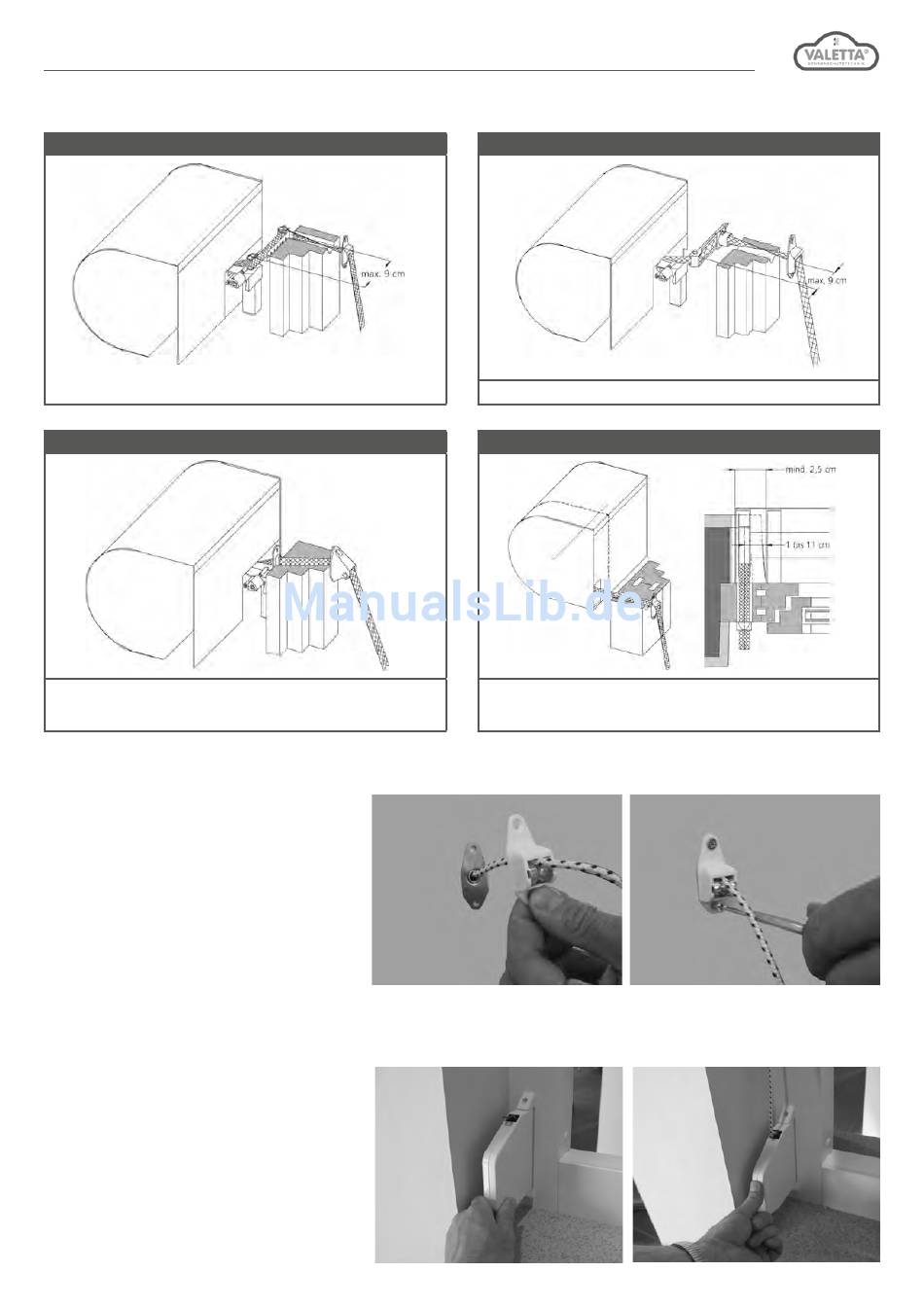

Valetta RPR Montageanleitung Seite 10

MONTAGEANLEITUNG ROLLLADEN
GUM KGUM
Kunststoff Gurtumlenkung
SUGW = weiß SUGB = braun KV KASTENVERLÄNGERUNG
Kastenverlängerung mindestens 2,5 cm
Schrägumlenkung - Gurt weiß oder braun
auf Gegenseite Blendenüberstand wenn notwendig
bis maximal 4 cm in allen Richtungen
symmetrisch zu Antriebsseite empfohlen.
9. SCHNUR UMLENKROLLE MONTIEREN:
Führen Sie zunächst die Schnur,
wie in der Abb., durch die Umlenkrolle.
Anschließend schrauben Sie die
Umlenkrolle auf die durch die Bohrung
heraus stehende Feder in Fensterrahmen.
10. SCHNUR - WICKLER MONTIEREN:
Schrauben Sie den Schnurwickler am
Fensterstock an. Den Schnur einhängen und
langsam aufwickeln lassen.
Nachdem Sie die Schnur und Schnurwickler
ordnungsgemäß montiert haben, können Sie
die Transportsicherung am Rollladenpanzer
entfernen.
Seite 10
_Rev.1/2017
Technische Änderungen vorbehalten.
