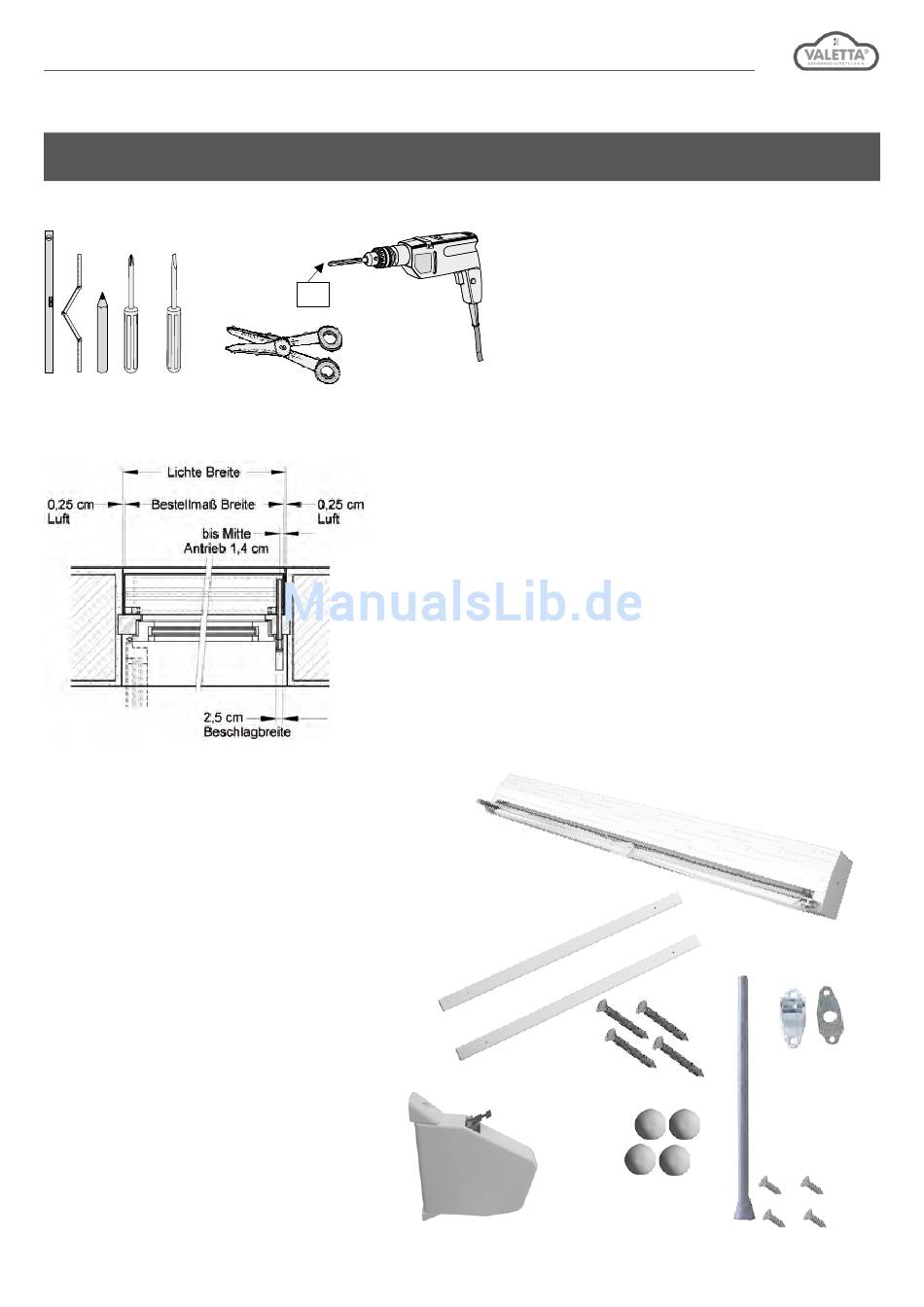

Valetta RPR Montageanleitung Seite 4

MONTAGEANLEITUNG ROLLLADEN
DAS MITGELIEFERTE MONTAGEMATERIAL IST VOR MONTAGE AUF SEINE TAUGLICHKEIT UND
AUF SEINE EIGNUNG FÜR DIE ÖRTLICHEN GEGEBENHEITEN ZU PRÜFEN!!
1. WERKZEUGEMPFEHLUNG:
2. KONTROLLMESSUNG:
3. KONTROLLE DER WARE:
1) Überprüfen Sie den Lieferumfang anhand der
Abbildung.
Ihr Rollladen wurde in zwei Verpackungseinheiten
ausgeliefert (in Luftpolsterfolie verpackt;
Blendkastenzapfen mit Schaumstoffhülsen
geschützt).
2) Schienen mit Zubehör (bei größeren Kommissionen
ist Zubehör gesammelt im Karton verpackt).
3) Bei fehlenden Teilen wenden Sie sich bitte vor der
Montage an Ihren
Lieferanten.
WICHTIG!!!
Kontrollieren Sie, ob Ihre Sendung OK ist. Ob die
Kommission- und Positionsnummern übereinstimmen,
damit die richtigen Teile zusammen passen. Überprüfen
Sie weiteres ob die Maße auf der Etikette mit der
Kontrollmessung übereinstimmen.
Ø 4 mm
Ø 10 mm
Ø 16 mm
Überprüfen Sie folgende Maße Ihrer Einbausituation:
y LICHTE BREITE
y LICHTE HÖHE
Messen Sie an drei Stellen:
OBEN, MITTE, UNTEN
Vergleichen Sie die ermittelten Maße mit dem Aufkleber auf
dem angelieferten Karton.
(Die auf dem Etikett angegebenen Maße sind immer die Elem-
entbreiten- und höhen).
Führungsschienen
Seite 4
_Rev.1/2017
Technische Änderungen vorbehalten.
VORSICHT!!!
Um Beschädigungen zu vermeiden, Teile
am Besten auf Luftpolsterfolie bis zur
Verwendung liegen lassen.
4 Stk. Schrauben
Spax 4 x 60
4 x 40
Abdeckkappen
Gurtwickler
oder:
Schnurwickler.....
Feder mit
Umlenkung
(nur für Schnur!)
4 Stk. Schrauben
Spax 4 x 16
