Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Geräts weiter. Transportschaden Vergewissern Sie sich nach dem Auspacken zunächst, dass das Gerät nicht beschädigt wurde.
Sicherheits- und Warnhinweise Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden. Allgemeine Sicherheit Gebrauch • Reparaturen an Elektrogeräten dürfen nur von • Benutzen Sie das Gerät nur zum Waschen und Fachkräften durchgeführt werden. Durch Trocknen von haushaltsüblicher Wäsche.
Sicherheit von Kindern • Stellen Sie sicher, dass Kinder oder Kleintiere nicht in die Trommel des Geräts klettern. • Kinder können Gefahren, die im Umgang mit • Bei der Entsorgung der Maschine: Ziehen Sie den Elektrogeräten liegen, oft nicht erkennen. Sorgen Netzstecker, schneiden Sie die elektrische Sie deshalb für die notwendige Aufsicht während Zuleitung ab und beseitigen Sie den Stecker mit...
Technische Daten Abmessungen: Höhe 82 cm Breite 60 cm Tiefe 54,5 cm Fassungsvermögen (Trockenwäsche): Waschen Trocknen Koch- u. Buntwäsche 4,5 kg 2,25 kg Pflegeleicht 1,5 kg Feinwäsche – Wolle – Schleuderdrehzahl (max.): Koch- u. Buntwäsche 1200 U/min Pflegeleicht u. Wolle 900 U/min Feinwäsche 700 U/min...
Installation Entfernen der Transportsicherung 5. Bringen Sie das untere Paneel wieder an und schrauben Sie es durch die 4 mit den Vor der Installation müssen Sie die Scharnieren mitgelieferten Schrauben bzw. durch Transportsicherungen entfernen. die vorher entnommene Schraube wieder an. Gehen Sie wie folgt vor: 1.
Aufstellung Der Kundendienst hält derartige Schläuche bereit. Eventuelle besondere Vorschriften des örtlichen Die Maschine kann auf jedem ebenen und stabilen Wasserwerks sind genauestens zu beachten! Fußboden aufgestellt werden. Sie muss mit allen Das Schlauchende an der Maschinenrückwand kann vier Füßen fest auf dem Boden stehen. in allen Richtungen gedreht werden.
Wasserablauf Elektrischer Anschluss Der Ablaufschlauch kann wie folgt positioniert Der Anschluss darf nur über eine vorschriftsmäßig werden: installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen. 1. Über den Waschbeckenrand mit Hilfe des Der Anschlusswert beträgt ca. 2,2 kW. beiliegenden Krümmers. Wichtig ist, dass der Erforderliche Absicherung: 10 A - LS-L-Schalter.
Einbau-Anweisungen b) Scharniere Damit die Scharniere an der Tür befestigt werden Dieses Gerät kann unter einer Arbeitsfläche oder können, müssen an der Türinnenseite zwei Löcher zwischen den Küchenmöbeln eingebaut werden. (35 mm Ø, 14 mm tief) gebohrt werden. Die Nischenmaße sind aus der Abbildung “A” ersichtlich.
Seite 11
d) Gegenmagnet (6) Ein Magnetverschluss hält die Tür geschlossen. Damit dieser funktioniert, muss an der Türinnenseite der Gegenmagnet (Stahlscheibe mit Gummiring) angeschraubt werden (6 - Abb. B). Die Position wird durch den Türmagnet am Gerät vorgegeben (4 - Abb. D). P0984 Türanschlagwechsel Falls ein Wechsel des Türanschlags nach rechts...

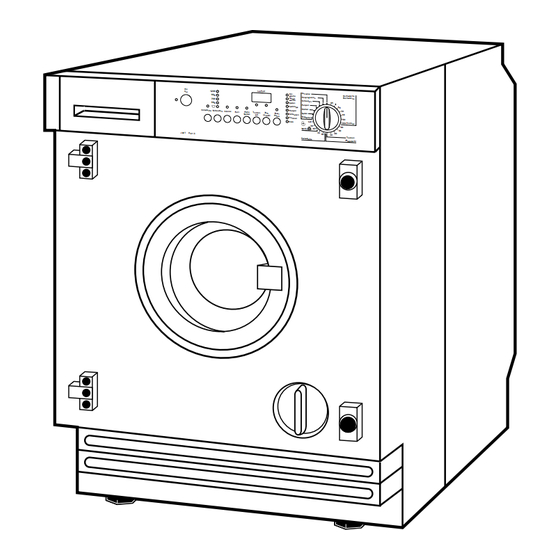

Ihr neuer Wasch- Trockenautomat Ihre neue Maschine erfüllt alle Anforderungen moderner günstigen Zeitpunkt, um beispielsweise in Ihrem Wäschepflege: dank einem neuen Waschsystem wird Wohngebiet vorgesehene Nachtstromtarife wäschegerechtes und umweltschonendes Waschen ausnutzen zu können. mit großen Einsparungen von Wasser, Waschmittel • Das spezielle Wollprogramm behandelt Ihre und Energie möglich.
Gebrauch Bedienblende 9 11 1 Betriebskontrolllampe 4 Taste “SCHLEUDERN” Sie leuchtet beim Einschalten des Geräts auf und Die max. Schleuderdrehzahlen sind der jeweiligen erlischt beim erneuten Drücken der EIN/AUS-Taste. Wäscheart angepasst. Es stehen folgende Drehzahlen zur Verfügung: • Koch-/Buntwäsche 2 Taste EIN/AUS 500/700/900/max.
Seite 14
5 Taste “INTENSIV” 9 Taste “ZEIT-VORWAHL” Zum Behandeln stark verschmutzter Wäsche oder Mittels dieser Taste kann der Programmbeginn von verfleckter Wäsche mit Fleckensalz (verlängerter 1 bis max. 24 Stunden verschoben werden. So Hauptwaschgang mit zeitoptimierter Fleckensalz- können Sie zum Beispiel das Waschen Ihrer Wäsche einspülung, nicht wählbar bei Einstellung WOLLE, in die Nachtstunden verlegen, um beispielsweise bei Temperaturen unter 40°C und zusammen mit...
• Falsche Auswahl der Optionen. Wird bei der 12 Programmablaufanzeige Wahl eines Waschprogramms eine Option Beim Wählen des Programms zeigt die gewählt, die mit diesem Programm nicht vereinbar Programmablaufanzeige an, aus welchen ist, erscheint im Display die Angabe Err. Programmabschnitten sich der Waschgang •...
Waschprogramm löschen bzw. Türöffnung während eines ändern laufenden Programms Soll ein bereits laufendes Programm annulliert bzw. Die Maschine auf PAUSE stellen (die geändert werden, drehen Sie den START/PAUSE-Taste drücken). Programmwählerknopf auf “KORREKTUR". Drei Die Tür kann geöffnet werden, wenn folgende Striche blinken im Multidisplay.
Wäschefüllmengen Tipps zum Waschen Die Angaben über die max. Wäschemenge finden und Trocknen Sie in den Programmtabellen. Faustregeln: Wäsche sortieren und Baumwolle, Leinen: volle Trommel, aber nicht vorbehandeln überladen. • Beachten Sie die Pflegekennzeichen in den Synthetiks: Trommel nicht mehr als 1/2 füllen. Wäschestücken und die Waschanweisung der Feinwäsche u.
Rost: Kleesalz, heiß gelöst, oder «Rostteufel» kalt. Das Wasch- und eventuelle Veredelungsmittel wird Vorsicht bei älteren Rostflecken, weil das vor Beginn des Waschprogramms in die Zellulosegefüge dann bereits angegriffen ist und das betreffenden Fächer der Waschmittelschublade Gewebe zur Lochbildung neigt. eingeführt.
Färben von Textilien Trockengang vorbereiten Färben in Ihrem Gerät ist grundsätzlich möglich, Der Waschtrockner arbeitet nach dem wenn Sie folgende Hinweise beachten: Kondensationsverfahren. Deshalb muss auch beim Trocknen der Wasserhahn geöffnet sein und der Nur Färbemittel benutzen, die ausdrücklich für den Ablaufschlauch in ein Wasch- oder anderes Gebrauch in Waschvollautomaten vorgesehen sind.
Pflegesymbole Nachtrocknen Prüfen Sie sorgfältig, ob die Textilien zum Trocknen Erscheint Ihnen die Wäsche bei Programmende zu im Waschtrockner geeignet sind. Einen Hinweis feucht, kann durch Einstellung einer kurzen hierauf finden Sie auf dem Pflegekennzeichen- Trockenzeit nachgetrocknet werden. Etikett. Trockenprogramm neu einstellen. Folgende Symbole sind für das Trocknen von Vorsicht! Um Knitterbildung und Einlaufen zu Bedeutung:...
4. Einschalten der Maschine Waschgang durchführen Die EIN/AUS-Taste drücken, um die Maschine Wir raten Ihnen, zur Reinigung von Trommel und einzuschalten; im Multidisplay werden drei Bottich einen Kochwaschgang ohne Wäsche blinkende Striche angezeigt, falls der durchzuführen. Füllen Sie bitte1/2 Messbecher Programmwählerknopf sich auf KORREKTUR Waschmittel in die Waschmittelschublade.
7. Eventuelle Wahl der Option 10. Das Programm starten VORWÄSCHE, INTENSIV oder Die START/PAUSE-Taste drücken, um das KURZ eingestellte Programm zu starten: die je nach Verschmutzungsgrad und entsprechende Lampe blinkt nicht mehr und die Gewebeart. Lampe der jeweils durchgeführten Programmphase Die entsprechende Kontrolllampe leuchtet.
Trockengang durchführen Waschen und Trocknen durchgehend (NON- Nur Trocknen STOP-Betrieb) Beladung: - Koch-/Buntwäsche max. 2,25 kg Die Trockenzeit muss bereits bei Einstellung des Waschprogramms gewählt werden. - Pflegeleicht max. 1,5 kg Die eingestellte Trockenzeit kann während des Während der Trocknung muss der Wasserhahn Waschgangs geändert werden.
Programmübersicht Waschprogramme Verbrauchswerte* Wasch- Zusatzfunktion Wäsche- Temperatur Wäscheart Strom Wasser Zeit programm über Tasten menge max. Liter Min. INTENSIV Kochwäsche, z.B. VORWÄSCHE normal verschmutzte Koch- KURZ 95°-60° Berufswäsche, Bett-, 4,5 kg wäsche EXTRA-SPÜLEN Tisch- und Unterwäsche, SCHLEUDERN Handtücher SPÜLSTOPP Spar-Kochwäsche, z.B. INTENSIV Spar- kurzzeitig benutzte...
Programmübersicht Sonderprogramme Verbrauchswerte* Programm- Zusatzfunktion Wäsche- Programm Programmabwicklung Strom Wasser Zeit beschreibung über Tasten menge max. Liter Min. Einweichen 30°C Spülstopp. Für stark Abpumpen: verschmutzte START/PAUSE-Taste Einweichen 4,5 kg 0,25 Textilien, außer drücken. Wolle. Nach 18 Stunden Einweichen wird automatisch abgepumpt. Handgewasche- ne Textilien 3 Spülgänge mit...
Programmübersicht Trocknung Wäschemenge Schleuder- Zeitdauer Trockengrad Wäscheart max. drehzahl in Minuten Extra trocken Dicke oder mehrlagige 2,25 kg 1200 95-105 Textilien aus Baumwolle und Leinen, die durchgetrocknet werden sollen, z.B. Frottierwäsche, 1200 55-65 1 kg Bademäntel. Baumwollwäsche Schranktrocken (*) 2,25 kg 1200 85-95 gleichmäßiger Dicke, die...
Internationale Pflegekennzeichen Symbole für die Pflegebehandlung von Textilien Stand 1993 WASCHEN (Waschbottich) Spezial- Normal- Schon- Normal- Schon- Normal- Schon- Schon- Hand- nicht Schon- wasch- wasch- wasch- wasch- wasch- wasch- wasch- wäsche waschen wasch- gang gang gang gang gang gang gang gang Die Zahlen im Waschbottich entsprechen den maximalen Waschtemperaturen, die nicht überschritten werden dürfen.
Pflege und Wartung Einwandfreies Waschen und Funktionieren des 4. Reinigung des Geräts hängen auch von der Pflege ab. Wassereinlaufsiebs Falls Sie merken, dass trotz ausreichendem 1. Entkalken des Geräts Wasserdruck das Wasser nur langsam einläuft, dann sollten Sie nachprüfen, ob das Sieb am Bei richtiger Waschmitteldosierung ist ein Entkalken Wasserzulauf verstopft ist.
Flusensieb herausziehen, reinigen, einsetzen und wieder fest verschrauben. P0039 P0040 6. Notentleerung Wenn Sie aus zwingenden Gründen das Gerät entleeren müssen, gehen Sie bitte wie folgt vor: • Netzstecker aus der Steckdose ziehen. • Wasserhahn schließen. • Abkühlung der evtl. aufgeheizten Lauge abwarten. •...
Behebung kleiner Funktionsstörungen Einige Hinweise zur Behebung kleiner Störungen, bevor Sie einen Fachmann zu Rate ziehen. Während des Betriebs der Maschine können im Display folgende Alarm-Code aufscheinen: - E10: Störung im Wasserzulauf - E20: Störung im Wasserablauf - E40: Türe geöffnet Nachdem die Ursachen behoben wurden, die START/PAUSE-Taste drücken, um das unterbrochene Programm fortzusetzen.
Die Maschine trocknet nicht Ist der Wasserhahn geschlossen? (E10) oder die Wäsche ist zu feucht: Ist das Flusensieb verstopft? Wurde die passende Trockenzeit eingestellt? Wurde die Maschine übermäßig gefüllt? Die Maschine vibriert stark beim Ist die Transportsicherung vollständig entfernt? Schleudern: Haben die Stellfüße festen Bodenkontakt? Wurde zu wenig Wäsche in die Trommel eingefüllt?
