4.6 Durchfluss- oder Temperaturüberwachung / Analogfunktion

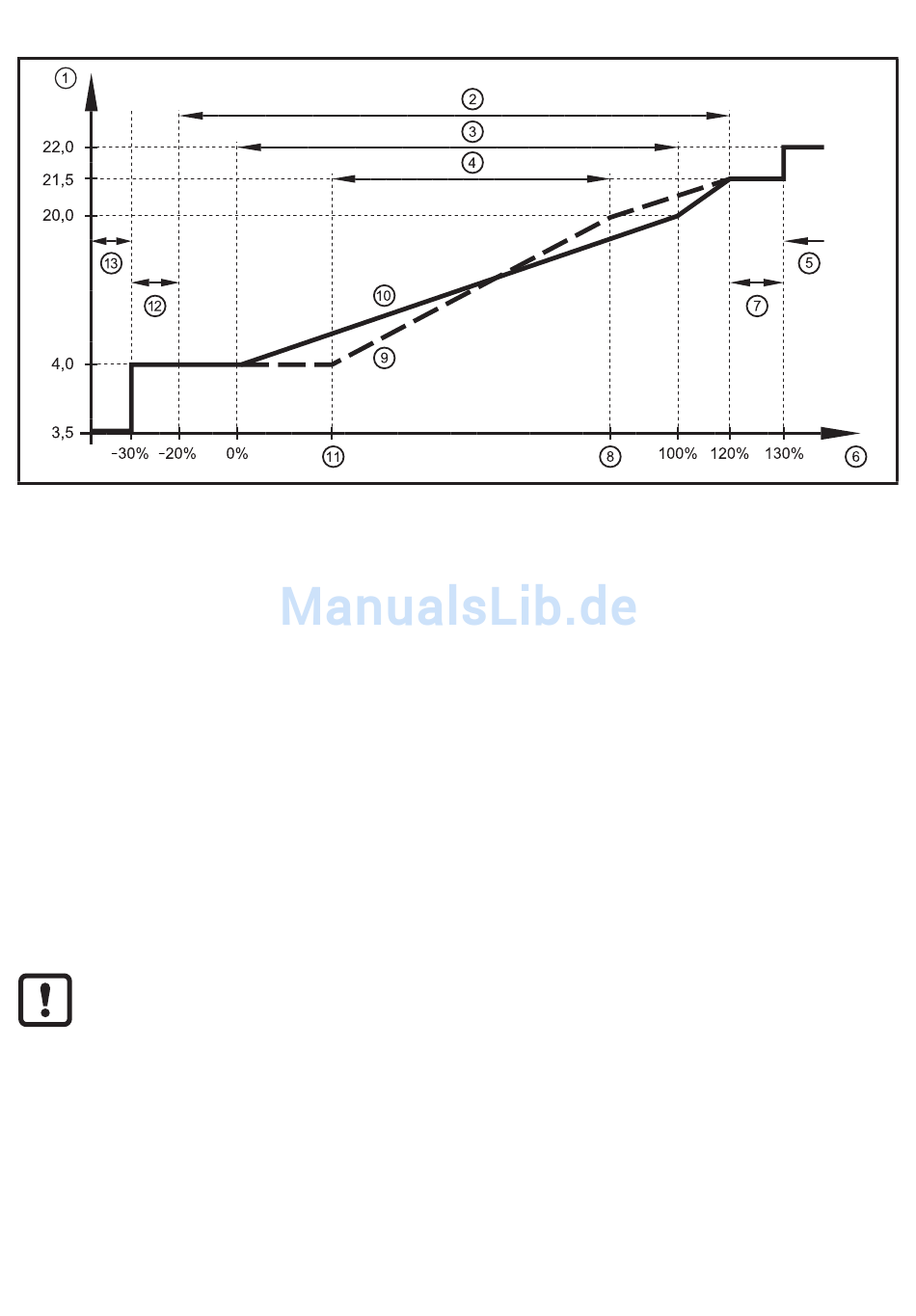

Ausgangskennlinie Analogausgang nach Norm IEC 60947-5-7
1: Ausgangsstrom in mA
2: Arbeitsbereich
3: Messbereich
4: Bereich zwischen Analogstartpunkt und Analogendpunkt
5: Fehlermeldung [Err�] wird angezeigt
6: Messbereichsendwert (MEW)
7: Fehlermeldung [OL] wird angezeigt (= overload)
8: Analogendpunkt (AEP): legt fest, bei welchem Messwert das Ausgangssignal 20 mA
beträgt�
9: Verlauf des Analogsignals bei verschobenem Analogstartpunkt
10: Verlauf des Analogsignals bei Werkseinstellung
11: Analogstartpunkt (ASP): legt fest, bei welchem Messwert das Ausgangssignal 4 mA
beträgt�
12: Fehlermeldung [UL] wird angezeigt (= underload)
13: Fehlermeldung [Err�] wird angezeigt
Mindestabstand zwischen ASP und AEP = 25% des Messbereichsend-
werts�
