4.4 Temperaturüberwachung
• Es kann ein Schaltsignal für Temperatur-Grenzwerte an Ausgang 2 ausgege-
ben werden. Zu den Schaltfunktionen → 4.5.
• Es kann ein temperaturproportionales Analogsignal (4���20 mA) an Ausgang 2
ausgegeben werden. Zu den Analogfunktionen → 4.6.
4.5 Durchfluss- oder Temperaturüberwachung / Schaltfunktion
OUTx ändert seinen Schaltzustand bei Über- oder Unterschreiten der eingestell-
ten Schaltgrenzen (SPx, rPx)� Dabei sind folgende Schaltfunktionen wählbar:
• Hysteresefunktion / Schließer (Abb� 1): [OUx] = [Hno]�
• Hysteresefunktion / Öffner (Abb� 1): [OUx] = [Hnc]�
Zuerst wird der Schaltpunkt (SPx) festgelegt, dann im gewünschten Abstand
der Rückschaltpunkt (rPx)� Beachten: durch Verstellen von SPx wird rPx im
gleichen Abstand mitgeführt�
• Fensterfunktion / Schließer (Abb� 2): [OUx] = [Fno]�
• Fensterfunktion / Öffner (Abb� 2): [OUx] = [Fnc]�
Die Breite des Fensters ist einstellbar durch den Abstand von SPx zu rPx�
SPx = oberer Wert, rPx = unterer Wert�

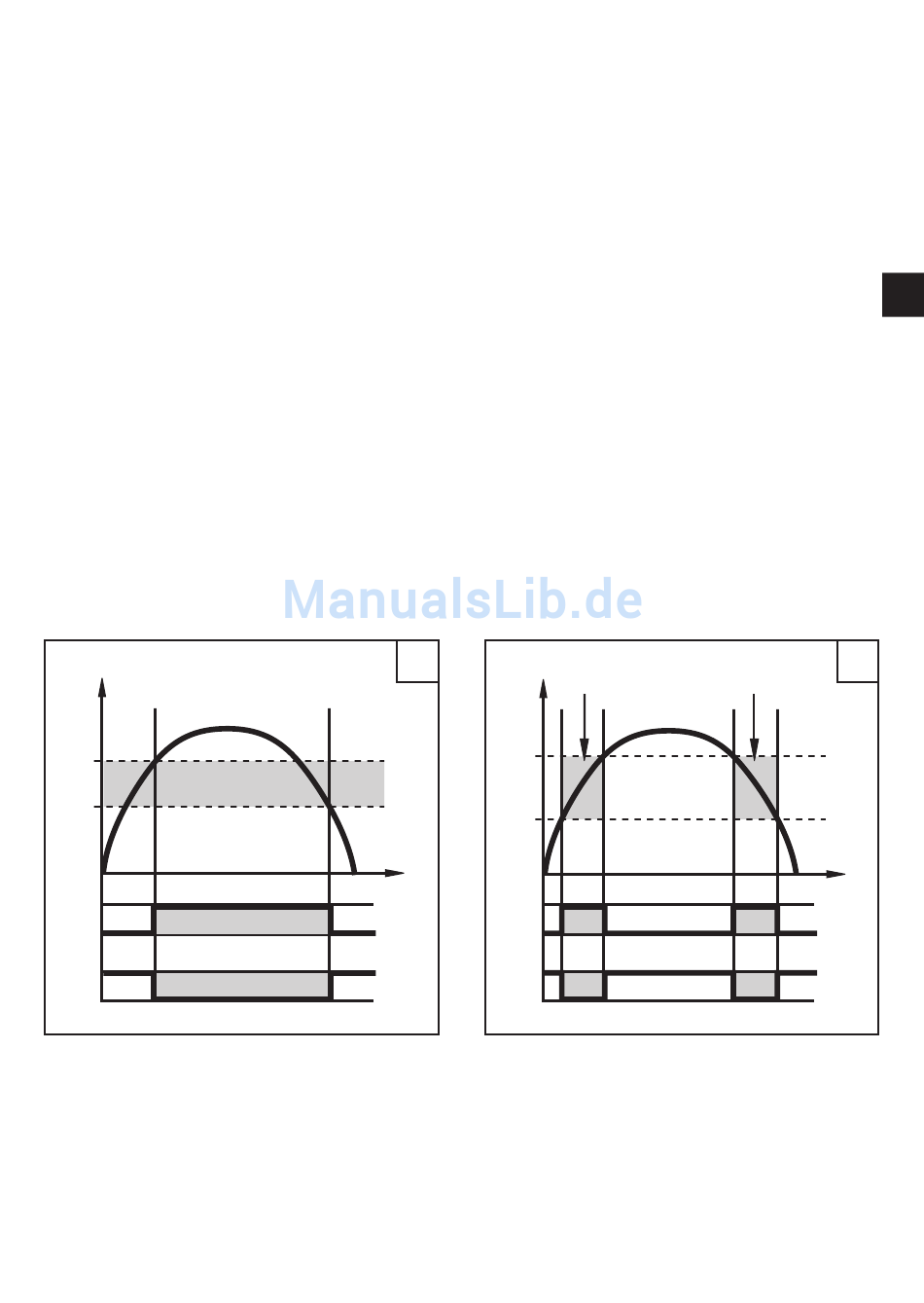

Q
SP
rP
1
0
1
0
HY = Hysterese; FE = Fenster
1
Q
SP
HY
rP
t
1
Hno
0
1
Hnc
0
FE FE
DE
2
t
Fno
Fnc
