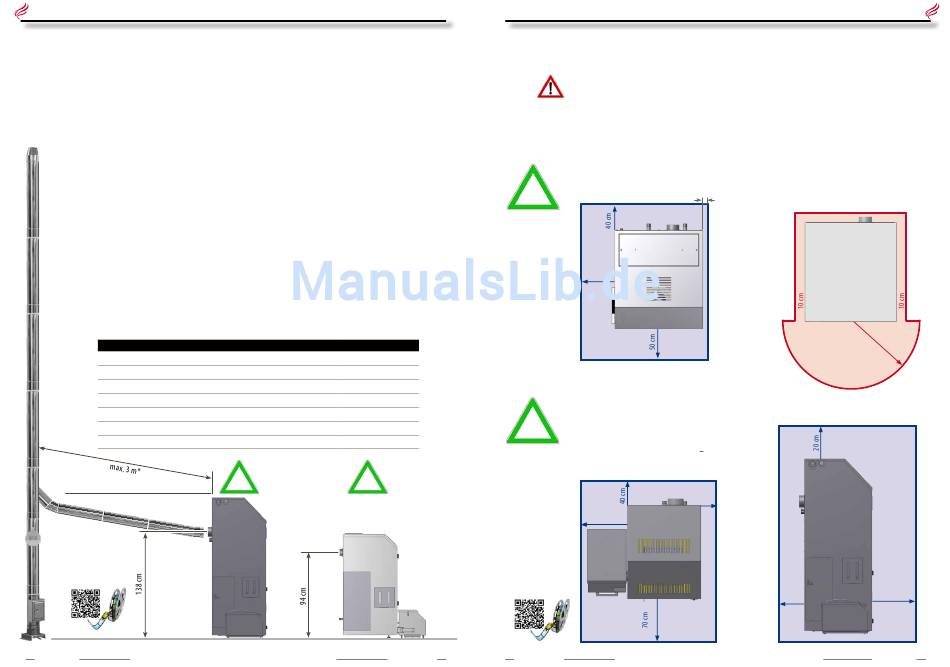

04.04 Schornstein / Kamin
Die Abgasanlage muss nach Kaminberechnung EN 13384 ausgeführt sein
Das Pelletskessel muss an einen Schornstein, genehmigt für feste Brennstoffe, angeschlossen werden. Der Schornstein
muss einen Durchmesser von mindestens 80 mm (15 kW) / 130 mm (25/35 kW) haben.
Während der Verbrennung herrscht Unterdruck im Verbrennungsraum. Durch unzureichenden Kaminzug kann es zu
einem leichten Überdruck am Rauchgasauslass kommen. Es ist daher wichtig, das Rauchrohrsystem korrekt und dicht
zu installieren.
Rauchrohrausführung
Auf Grund des hohen Wirkungsgrades und der niedrigen Abgastemperatur kann es im Anschlussrohr zur Kondensation
der Abgase kommen. Führen Sie das Anschlussrohr Kondensat dicht und ab 1,5 Meter Anschlußlänge, isoliert (mindes-
tens 20 mm Isolierung) in einen feuchtigkeitsunempfindlichen Kamin.
Vermeiden Sie viele Richtungsänderungen des Abgasstromes zum Kamin. (z.B. viele Ecken und Biegungen im Rauchrohr).
Zugbegrenzer
Ein Zugbegrenzer ist vorgeschrieben, Einstellwert 10 Pascal Kaminzug.
Reinigungsöffnungen sind im Rauchrohr einzubauen.
Doppelbelegung
Eine Doppelbelegung ist nach EN 13384 zulässig.
Rauchrohranschluss Standard
Das Rauchrohr zum Kamin soll maximal 3 Meter lang und muss mindestens 10 Grad steigend ausgeführt sein.
* Rauchrohranschluss länger 3 Meter
Längerer Rauchrohranschluss ist zulässig, jedoch der Kaminzug ab Pelletskessel muss mindest 10 bis maximal 20
Pascal betragen, beachten Sie den erhöhten Reinigungsaufwand des Rauchrohres (Wegen Kondenzbildung Isolierung
zwingend vorgeschrieben ).
Tripelwerte für die Kaminberechnung
Bezeichnung
Abgasmassenstrom angegeben in Nennlast / Teillast [g/s]
Erforderlicher Förderdruck angegeben in [Pa]
Abgastemperatur angegeben in Nennlast / Teillast [°C]
CO mg/Nm³ (13%O2) Nennlast / Teillast
CO 2 [%]
Wirkungsgrad angegeben in Nennlast / Teillast [%]
Rauchrohranschluß [mm]
Zugregler
Zugbegrenzer
13
HAPERO Montageanleitung 15/25/ 35 kW
16
versione 1.2
Montagevorbereitung
15 kW
25 kW
35 kW
8,7 / 4,0
15 / 7,2
21 / 7,2
1
1
1
115/70
140 / 80
140 / 80
42/111
54 / 138
54 / 138
12,1
11,7
11,7
95,7 / 92,8
95,4 / 93,9
95,4 / 93,9
80
130
130
kW
kW
25/35
15
2014.11.14 / RW
Montagevorbereitung
04.05 Aufstellfläche Mindestabstände / Sicherheitsabstände
Der Pellets Kessel muss auf einer feuerfesten Fläche aufgestellt werden. Mindestmaße einer entsprechenden feuerfesten
Unterlage.
Der ROTE Bereich gilt als Sicherheitsabstand zu leicht brennbaren Gegenständen und muss bei Verwendung einer
Sichtscheibe (Glasscheibe) UNBEDINGT eingehalten werden!
Der Sicherheitsabstand ist ein Mindestabstand zu leicht brennbaren Gegenständen und daher UNBEDINGT einzu-
halten.
Der BLAUE Bereich ist als Mindestabstand bei der Installation einzuhalten.
Bei flexiblem Anschluss muss der Mindestabstand nicht eingehalten werden, soweit der freie Zugang (Mindestab-
stände) nach Positionsveränderung des Kessels eingehalten werden kann.
Der Mindestabstand ist bei der
kW
Installation einzuhalten.
15
50 cm
kW
25/35
Der Mindestabstand ist bei der
Installation einzuhalten.
50 cm
12
HAPERO Montageanleitung 15 / 25 / 35 kW
2014.11.14 / RW
Bei Verwendung einer Sicht-
scheibe (Glasscheibe) muss der
Sicherheitsabstand UNBEDINGT
10 cm
eingehalten werden!
10 cm
Der Strahlungs-
bereich wird von
der Sichtscheibe
aus gemessen und
ist 80 cm.
Mindestraumhöhe
2.0 Meter
20 cm
40 cm
80 cm
70 cm
17
