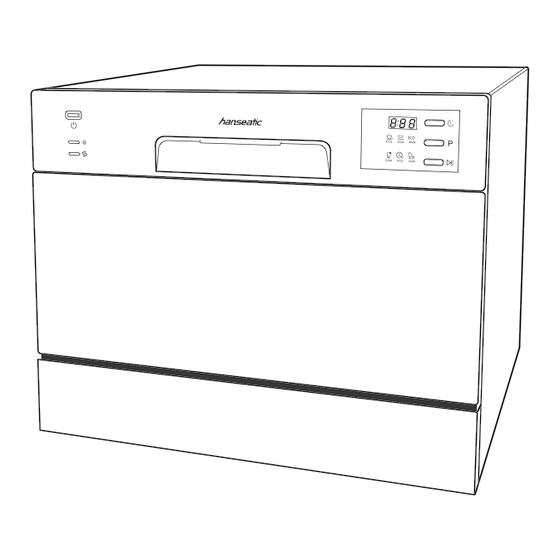

Kurzanleitung: Geschirrspüler Hanseatic WQP6-3602E
(1)
VORSICHT!
Verletzungs- und Beschädigungsgefahr!
Diese Kurzanleitung ersetzt nicht die aus-
■
führliche Gebrauchsanleitung!
Beachten Sie dort bitte unbedingt alle
■
Sicherheitshinweise.
Bei Fragen, technischen Aus künf ten oder Fehl-
funktionen des Geräts wenden Sie sich bitte an
die Produktberatung Ihres Versandhauses.
Bedienelemente
(1)
, Taste »Ein/Aus«
(5) P, Taste »Programmwahl«
(6)
, Taste »Start/Pause«
(11)
, Programm-Anzeige
Vorbereitung
1. Drehen Sie den Wasserhahn ganz auf.
2. Schließen Sie die Geschirrspülertür.
3. Drücken Sie die Taste Ein/Aus
Sie hören einen Signalton und alle LEDs
leuchten kurz auf. Nach kurzer Zeit leuchtet
die Programm- Anzeige ECO (11).
Programm starten
1. Wählen Sie das passende Spülprogramm an-
hand der „Spülprogrammtabelle", siehe Rück-
seite.
2. Drücken Sie die Taste P (5) so oft, bis die An-
zeige unter dem gewünschten Programmsym-
bol leuchtet. Das Display zeigt die Programm-
dauer an.
3. Drücken Sie die Taste
gramm zu starten.
Das Display zeigt die Restdauer des Pro-
gramms an. Der Doppelpunkt zwischen Stun-
den- und Minutenzahl blinkt.
(1).
(6), um das Spülpro-
Geschirr nachlegen
VORSICHT!
Verbrühungs gefahr!
Wenn Sie die Tür des Geschirrspülers öff-
nen, tritt heißer Wasserdampf aus.
Ausreichend Abstand zur Tür halten und
■
Kopf oder Oberkörper nicht direkt über
die geöffnete Tür halten.
Beim Öffnen der Tür Kinder und Haustiere
■
vom Gerät fernhalten.
Darauf achten, dass Kinder nicht wäh-
■
rend des Betriebs die Tür öffnen.
Auch wenn das Spülprogramm bereits läuft, kön-
nen Sie Geschirr nachlegen. Dabei sollte das ak-
tuelle Spülprogramm erst kurze Zeit laufen, sonst
wird das hinzugestellte Geschirr nicht sauber.
1. Drücken Sie die Taste
gramm zu unterbrechen.
Der Doppelpunkt im Display leuchtet.
2. Öffnen Sie die Tür einen Spalt breit und war-
ten Sie, bis der Sprüharm zum Stillstand ge-
kommen ist.
3. Öffnen Sie die Tür langsam ganz.
4. Ergänzen Sie das Geschirr.
5. Schließen Sie die Tür.
6. Drücken Sie wieder die Taste
Spülprogramm fortzusetzen.
Während der Unterbrechung des Spül-
programms ertönt in regelmäßigen Ab-
ständen ein Signalton.
Programmende
Wenn das Programm beendet ist, ertönt ein Si-
gnalton und die Anzeige unter dem Programm-
symbol erlöscht.
1. Schließen Sie den Wasserhahn.
2. Warten Sie noch einige Zeit, bevor Sie den
Geschirrspüler ausräumen.
(5)
(6)
(11)
(6), um das Spülpro-
, um das
