Montage / Installation
Pos : 99 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Sic herheits hinweise und Hinweis e (--> Für alle Dokumente <--)/Warnhinweise/Sic herheit - 230 V @ 18\mod_1302606816750_1.doc x @ 103306 @ 22 @ 1
Warnung
Elektrische Spannung !
Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 230 V.
–
Arbeiten am 230 V-Netz dürfen nur durch Elektrofachpersonal ausgeführt werden!
–
Vor Montage / Demontage Netzspannung freischalten!
Pos : 100 /#N eustruktur #/Onli ne-D okumentation (+ KNX)/Sic her heitshi nweis e und Hinweise (--> Für alle D okumente <--)/Hinweise - Allgemein/Hinweis z um elektrisc hen Ans chl uss ( Bedi enelement) @ 28\mod_1347265033624_1.doc x @ 232454 @ 2222 @ 1
Hinweis zum elektrischen Anschluss
Voraussetzung zum Montieren bzw. Aufstecken des Bedienelements ist, dass zuvor der
UP-Einsatz installiert und elektrisch angeschlossen worden ist. Der elektrische Anschluss ist in
der separaten Anleitung des UP-Einsatzes beschrieben.
Pos : 101 /#N eustruktur #/Onli ne-D okumentation (+ KNX)/M ontag e/Ti mer/Montage 6455_6456 @ 26\mod_1343717080218_1.doc x @ 226217 @ 2222212 @ 1
1. Ziehen sie den Aufsatz ab.
–
Ist das Gerät bereits montiert oder zusammengesetzt,
ziehen Sie den Aufsatz mit Hilfe des Rahmens vom
UP-Einsatz ab.
–
Ist das Gerät im Auslieferungszustand, ziehen Sie
den Aufsatz mit den Händen vom UP-Einsatz ab.
–
Ziehen Sie den Aufsatz nur mit den Händen ab.
Verwenden Sie auf keinen Fall einen
Schraubendreher oder ähnlichen harten Gegenstand
zum Abhebeln. Dabei wird das Gerät beschädigt.
–
Beim Abziehen müssen Sie zunächst den Widerstand
der Kunststoffklemmen überwinden.
2. Stecken Sie den Aufsatz zusammen mit dem Rahmen auf
den UP-Einsatz auf.
–
Achten Sie darauf, dass der rückseitige
Steckanschluss nicht verkantet.
–
Sollte die Montage erschwert sein, prüfen Sie, ob sich
an den Einrastöffnungen des UP-Einsatzes ein Grat
gebildet hat und entfernen ihn.
Das Gerät ist montiert.
=== Ende der Liste für T extmar ke Content ===
Betriebsanleitung | 1373-1-8164
Montage / Installation

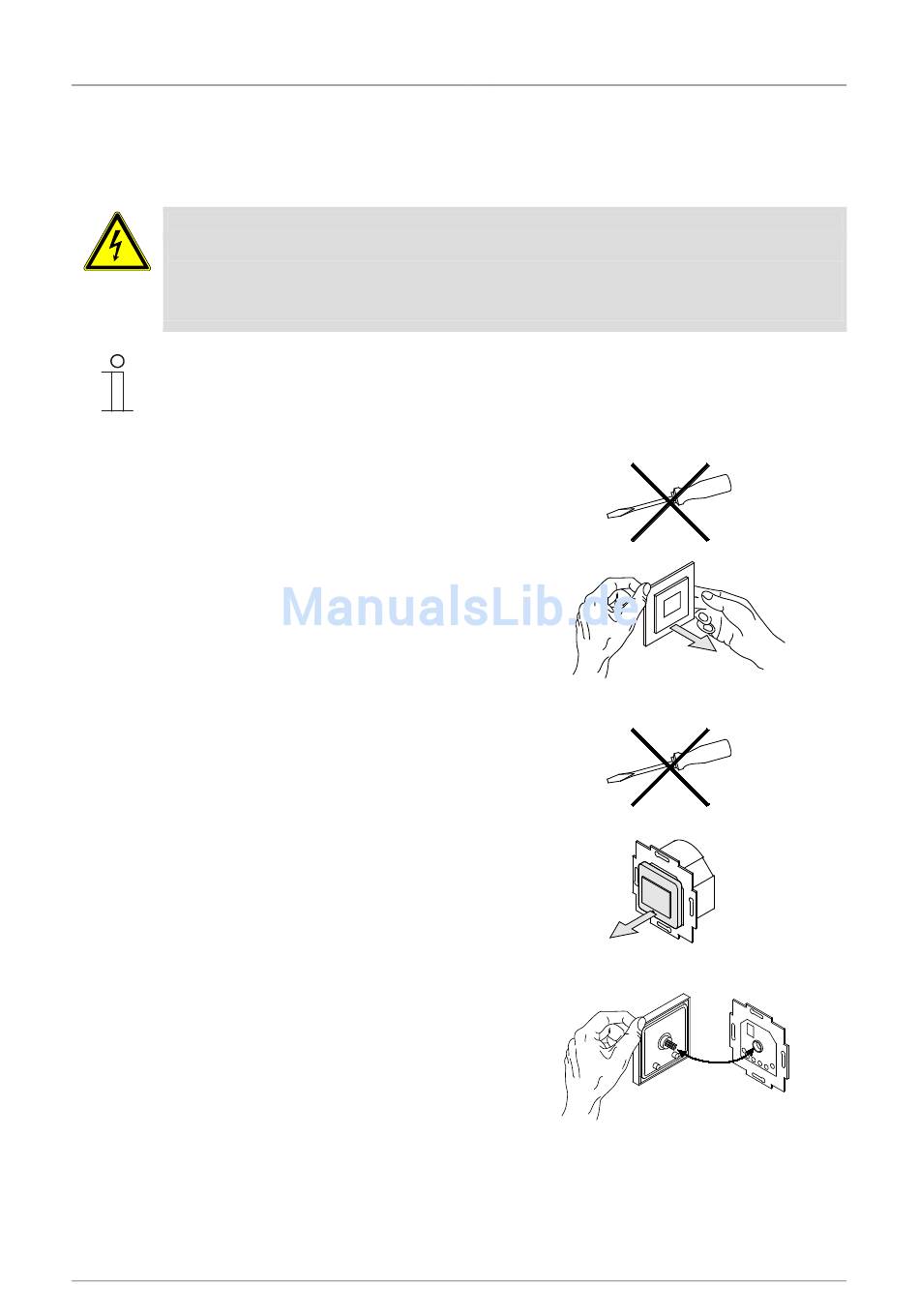

Abb. 23: Wandmontage: Aufsatz abziehen
Abb. 24: Auslieferungszustand: Aufsatz abziehen
Abb. 25: Aufsatz aufstecken
