Betriebsanleitung
Busch-Timer
Pos : 2 /#N eus truktur #/Online-Dokumentation (+KN X)/Titelbl ätter/Ti mer/Titelbl att 6455 Jal ousie @ 26\mod_1343372636549_1.doc x @ 225648 @ @ 1

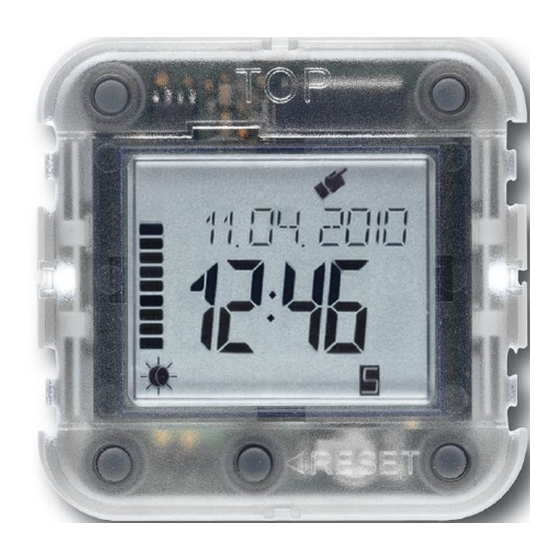

Komfort-Timer-Bedienelement
für Jalousiesteuerung
6455
