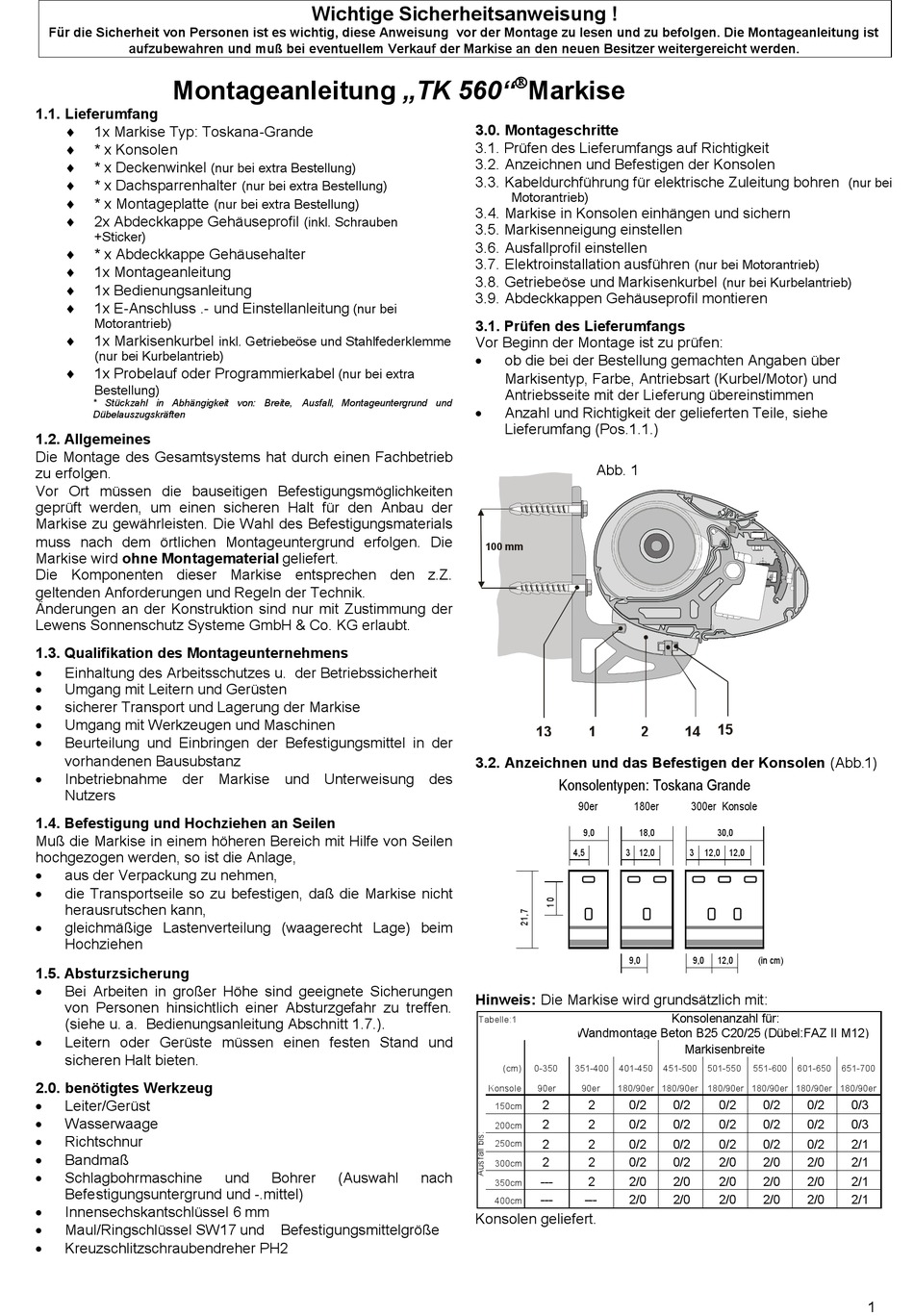

Tritscheler TK 560 Montageanleitung

Für die Sicherheit von Personen ist es wichtig, diese Anweisung vor der Montage zu lesen und zu befolgen. Die Montageanleitung ist
aufzubewahren und muß bei eventuellem Verkauf der Markise an den neuen Besitzer weitergereicht werden.
Montageanleitung „TK 560"
1.1. Lieferumfang
 1x Markise Typ: Toskana-Grande
 * x Konsolen
 * x Deckenwinkel
 * x Dachsparrenhalter
 * x Montageplatte
 2x Abdeckkappe Gehäuseprofil
+Sticker)
 * x Abdeckkappe Gehäusehalter
 1x Montageanleitung
 1x Bedienungsanleitung
 1x E-Anschluss .- und Einstellanleitung
Motorantrieb)
 1x Markisenkurbel
(nur bei Kurbelantrieb)
 1x Probelauf oder Programmierkabel
Bestellung)
* Stückzahl in Abhängigkeit von: Breite, Ausfall, Montageuntergrund und
Dübelauszugskräften
1.2. Allgemeines
Die Montage des Gesamtsystems hat durch einen Fachbetrieb
zu erfolgen.
Vor Ort müssen die bauseitigen Befestigungsmöglichkeiten
geprüft werden, um einen sicheren Halt für den Anbau der
Markise zu gewährleisten. Die Wahl des Befestigungsmaterials
muss nach dem örtlichen Montageuntergrund erfolgen. Die
Markise wird ohne Montagematerial geliefert.
Die Komponenten dieser Markise entsprechen den z.Z.
geltenden Anforderungen und Regeln der Technik.
Änderungen an der Konstruktion sind nur mit Zustimmung der
Lewens Sonnenschutz Systeme GmbH & Co. KG erlaubt.
1.3. Qualifikation des Montageunternehmens
 Einhaltung des Arbeitsschutzes u. der Betriebssicherheit
 Umgang mit Leitern und Gerüsten
 sicherer Transport und Lagerung der Markise
 Umgang mit Werkzeugen und Maschinen
 Beurteilung und Einbringen der Befestigungsmittel in der
vorhandenen Bausubstanz
 Inbetriebnahme der Markise und Unterweisung des
Nutzers
1.4. Befestigung und Hochziehen an Seilen
Muß die Markise in einem höheren Bereich mit Hilfe von Seilen
hochgezogen werden, so ist die Anlage,
 aus der Verpackung zu nehmen,
 die Transportseile so zu befestigen, daß die Markise nicht
herausrutschen kann,
 gleichmäßige Lastenverteilung (waagerecht Lage) beim
Hochziehen
1.5. Absturzsicherung
 Bei Arbeiten in großer Höhe sind geeignete Sicherungen
von Personen hinsichtlich einer Absturzgefahr zu treffen.
(siehe u. a. Bedienungsanleitung Abschnitt 1.7.).
 Leitern oder Gerüste müssen einen festen Stand und
sicheren Halt bieten.
2.0. benötigtes Werkzeug
 Leiter/Gerüst
 Wasserwaage
 Richtschnur
 Bandmaß
 Schlagbohrmaschine
Befestigungsuntergrund und -.mittel)
 Innensechskantschlüssel 6 mm
 Maul/Ringschlüssel SW17 und
 Kreuzschlitzschraubendreher PH2
Wichtige Sicherheitsanweisung !
(nur bei extra Bestellung)
(nur bei extra Bestellung)
(nur bei extra Bestellung)
(inkl. Schrauben
(nur bei
inkl. Getriebeöse und Stahlfederklemme
(nur bei extra
und Bohrer (Auswahl
Befestigungsmittelgröße

Markise
3.0. Montageschritte
3.1. Prüfen des Lieferumfangs auf Richtigkeit
3.2. Anzeichnen und Befestigen der Konsolen
3.3. Kabeldurchführung für elektrische Zuleitung bohren
Motorantrieb)
3.4. Markise in Konsolen einhängen und sichern
3.5. Markisenneigung einstellen
3.6. Ausfallprofil einstellen
3.7. Elektroinstallation ausführen
3.8. Getriebeöse und Markisenkurbel
3.9. Abdeckkappen Gehäuseprofil montieren
3.1. Prüfen des Lieferumfangs
Vor Beginn der Montage ist zu prüfen:
 ob die bei der Bestellung gemachten Angaben über
Markisentyp, Farbe, Antriebsart (Kurbel/Motor) und
Antriebsseite mit der Lieferung übereinstimmen
 Anzahl und Richtigkeit der gelieferten Teile, siehe
Lieferumfang (Pos.1.1.)
100 mm
13 1
3.2. Anzeichnen und das Befestigen der Konsolen (Abb.1)
Konsolentypen: Toskana Grande
90er
9,0
4,5
Hinweis: Die Markise wird grundsätzlich mit:
Tabelle:1
Wandmontage Beton B25 C20/25 (Dübel:FAZ II M12)
(cm) 0-350 351-400
Konsole 90er 90er
2 2
150cm
2 2
200cm
2 2
250cm
2 2
300cm
nach
--- 2
350cm
--- ---
400cm
Konsolen geliefert.
(nur bei Motorantrieb)
(nur bei Kurbelantrieb)
Abb. 1
15
2 14
180er 300er Konsole
18,0 30,0
3 12,0 3 12,0 12,0
9,0 9,0 12,0 (in cm)
Konsolenanzahl für:
Markisenbreite
401-450 451-500 501-550 551-600
180/90er 180/90er 180/90er 180/90er 180/90er 180/90er
0/2 0/2 0/2 0/2
0/2 0/2 0/2 0/2
0/2 0/2 0/2 0/2
0/2 0/2 2/0 2/0
2/0 2/0 2/0 2/0
2/0 2/0 2/0 2/0
(nur bei
601-650 651-700
0/2 0/3
0/2 0/3
0/2 2/1
2/0 2/1
2/0 2/1
2/0 2/1
1
