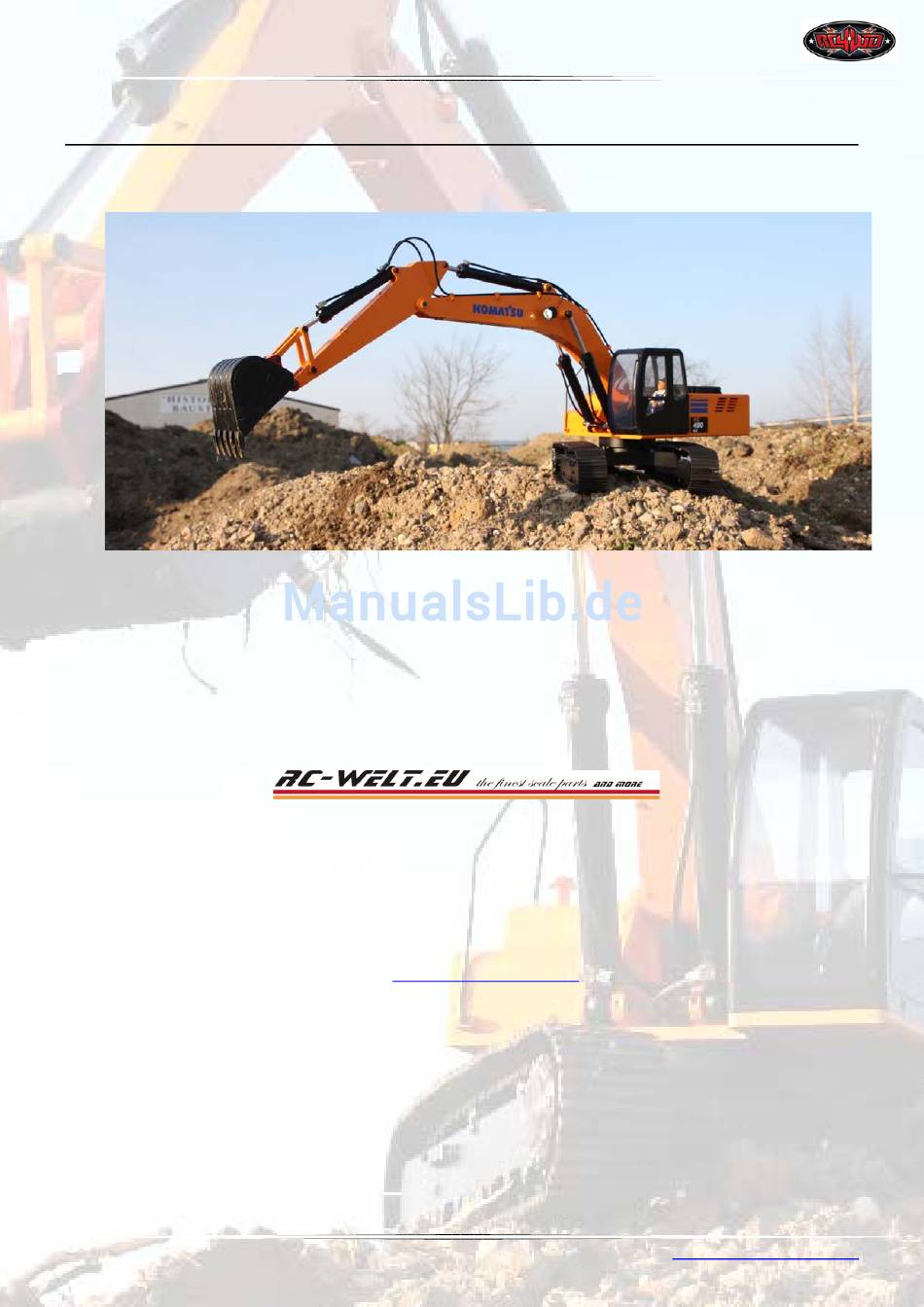

RC4WD 4200XL Hydraulik Bagger RTR Version 1.5
1/12 Scale Earth Digger 4200XL Hydraulik Bagger (RTR) (Version 1.5) Art.Nr. VV-JD00002
(HD Siberia Schaufel und Aufkleber sind nicht im Lieferumfang enthalten können aber optional erworben werden)
Deutscher Exklusivpartner der RC4WD Baumaschinen
Inhaber: Julian Daenzer
Shop: Winterstraße 10
Büro: Weidenweg 36
76275 Ettlingen
eMail:
supportrcwelteu@me.com
Support Baumaschinen: +49 151 15573601
[1]
Deutscher RC4WD Baumaschinenvertrieb nur über RC-WELT.EU – Ihr Ansprechpartner:
supportrcwelteu@me.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für RC4WD 4200XL
Inhaltszusammenfassung für RC4WD 4200XL
- Seite 1 RC4WD 4200XL Hydraulik Bagger RTR Version 1.5 1/12 Scale Earth Digger 4200XL Hydraulik Bagger (RTR) (Version 1.5) Art.Nr. VV-JD00002 (HD Siberia Schaufel und Aufkleber sind nicht im Lieferumfang enthalten können aber optional erworben werden) Deutscher Exklusivpartner der RC4WD Baumaschinen Inhaber: Julian Daenzer Shop: Winterstraße 10...
-
Seite 2: Inhaltsverzeichnis
Seite 10 • Drehen Seite 11 • Fahren/ Wenden Seite 11 Abmessungen: • Baggerabmessungen Seite 12 • Kabinenabmessungen Seite 12 • Kettenlaufwerkabmessungen Seite 12 • Maximale Höhe und Grabtiefe Seite 12 Deutscher RC4WD Baumaschinenvertrieb nur über RC-WELT.EU – Ihr Ansprechpartner: supportrcwelteu@me.com... -
Seite 3: Allgemeiner Hinweis
RC4WD 4200XL Hydraulik Bagger RTR Version 1.5 Allgemeine Hinweis Lieferumfang: • 1x RC4WD 4200XL 1/12 Scale Hydraulik BaggerRTR ohne Akku • 1x deutsche Bedienungsanleitung Zusätzlich benötigte Teile/Werkzeug: • Hydrauliköl Viskosität HLP32 Art. Nr. LiRCW 32 • Lipo mindestens 2S 7,4V maximal 3S 11,1V mit mind 5000maH •... -
Seite 4: Was Sie Beachten Sollten
Sollten Sie zu irgendeiner Zeit Fragen zum Produkt oder zum Betrieb des Baggers haben, können Sie sich jederzeit an supportrcwelteu@me.com wenden. Aufkleber sind nicht Bestandteil des Modells, können aber optional erworben werden. Abb. Zeigt ein Modell eines Kunden Deutscher RC4WD Baumaschinenvertrieb nur über RC-WELT.EU – Ihr Ansprechpartner: supportrcwelteu@me.com... -
Seite 5: Erste Schritte
Nun können Sie mit Hilfe einer Spritze das Öl einfüllen Abb. 4. Mit Hilfe eines Zahnstochers können sie den Ölstand kontrollieren.Wir empfehlen Ihnen nicht mehr als 100ml einzufüllen. Anschließend schrauben Sie den Anschluss mit Gummidichtung wieder auf. Deutscher RC4WD Baumaschinenvertrieb nur über RC-WELT.EU – Ihr Ansprechpartner: supportrcwelteu@me.com... -
Seite 6: Batterie Anschließen
Das Tauschen des Akkus findet entweder über die sich öffnende Motorraumklappe Abb. 7(Lüfter optional) statt oder kann auch durch Abnehmen der Kabine geschehen. Diese ist lediglich mit 2 Schrauben befestigt. Abb. 8 Abb. 7: Abb. 8: Deutscher RC4WD Baumaschinenvertrieb nur über RC-WELT.EU – Ihr Ansprechpartner: supportrcwelteu@me.com... -
Seite 7: Licht An/Aus
Lichts sollte die Kapazität des Akkus zur Neige gehen. Durch betätigen des Schalters können die beiden Scheinwerfer rechts und links vom großen Arm eingeschaltet werden. Abb. 10 Deutscher RC4WD Baumaschinenvertrieb nur über RC-WELT.EU – Ihr Ansprechpartner: supportrcwelteu@me.com... -
Seite 8: Funktionen Ohne Pumpe / Mit Pumpe
Das Einschalten der Ölpumpe ist notwendig, damit die in der Kurzanleitung beschriebenen Funktionen (siehe Seite 9) benutzt werden können. Nach Einschalten der Ölpumpe sollte sich der große Brushlessmotor drehen.Abb. 12 Abb. 12: Deutscher RC4WD Baumaschinenvertrieb nur über RC-WELT.EU – Ihr Ansprechpartner: supportrcwelteu@me.com... -
Seite 9: Die Fernsteuerung
Akkus angeschlossen werden. Wie empfehlen einen 3S 11,1 V 2200mAh Lipo. Kurzanleitung: Upper Arm up/down langer Arm heben/senken Lower Arm up/down kurzer Arm heben/senken Bucket grab/release Schaufel schließen/öffnen Turn left/right Drehkranz rechts/links drehen Track Movement left/right Kette rechts/links bewegen Deutscher RC4WD Baumaschinenvertrieb nur über RC-WELT.EU – Ihr Ansprechpartner: supportrcwelteu@me.com... -
Seite 10: Langer Arm Heben/Senken
RC4WD 4200XL Hydraulik Bagger RTR Version 1.5 Baggern Langer Arm senken / heben proportional und kombinierbar Kurzer Arm heben/senken proportional und kombinierbar Schaufel graben / öffnen proportional und kombinierbar [10] Deutscher RC4WD Baumaschinenvertrieb nur über RC-WELT.EU – Ihr Ansprechpartner: supportrcwelteu@me.com... -
Seite 11: Fahren/ Wenden
Der Bagger kann sich außerdem endlos drehen. Er kann auf der Stelle gewendet werden. Die Ketten können einzeln, gegenläufig oder gleichzeitig bewegt werden. Egal ob Arbeiten im Steinbruch oder bei tiefen Ausgrabung, all dass ist für den RC4WD 4200XL Hydraulik Bagger kein Problem. [11] Deutscher RC4WD Baumaschinenvertrieb nur über RC-WELT.EU –... -
Seite 12: Abmessungen
Breite 78mm Kettenlaufwerkabmessungen Länge Kettenlaufwerk: 373mm Breite Kettenlaufwerk 250mm Höhe Kettenlaufwerk 80mm Breite Kette: 50mm Maximale Höhe und Grabtiefe Maximale Höhe: 825mm Maximale Grabtiefe: 515mm Gewicht ohne Akku: 22kg [12] Deutscher RC4WD Baumaschinenvertrieb nur über RC-WELT.EU – Ihr Ansprechpartner: supportrcwelteu@me.com...
