Étape 2 - Installation
Vous pouvez monter le DWC-2000 dans un
rack standard de 19 pouces. Pour installer le
DWC-2000 dans un rack :
1. Montez les supports de montage de chaque
côté du châssis comme indiqué sur la
Figure 5, puis fixez-les à l'aide des vis four-
nies.

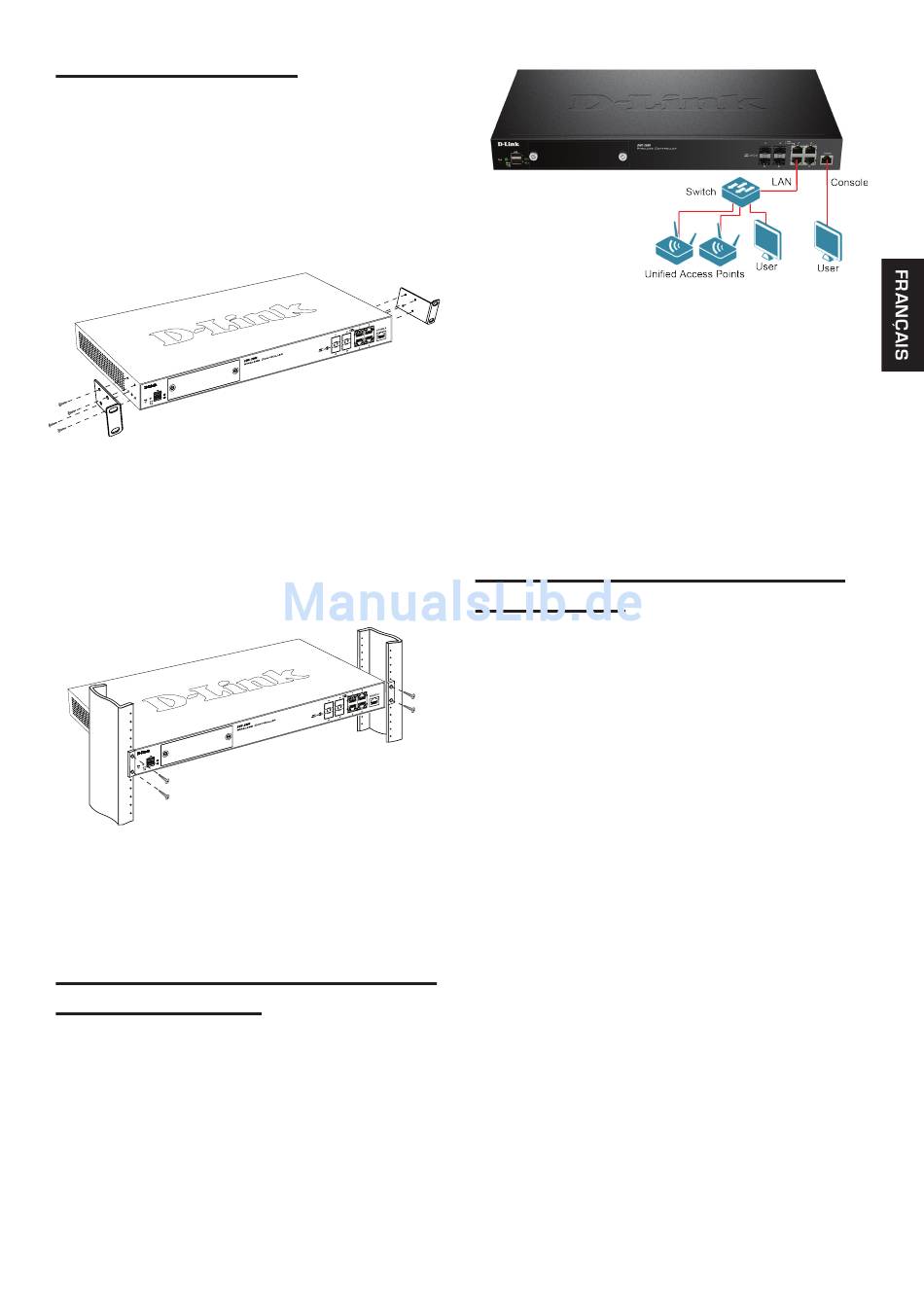

Figure 5. Supports de fixation
2. Utilisez les vis fournies avec le bâti pour
monter le périphérique dedans, comme il-
lustré à la Figure 6.
Figure 6. Montage dans le rack
Étape 3 - Connexion du périphé-
rique à un réseau
Cette section fournit des informations de base
sur la connexion physique du DWC-2000 à un
réseau.
Connectez les câbles nécessaires comme il-
lustré en Figure 7.
Figure 7. Connexion au réseau
1. Connectez un câble RJ-45 entre l'un des
ports étiquetés LAN (1-4) et un commuta-
teur de la section de réseau LAN.
2. Connectez un câble RJ-45 à DB-9 entre le
port de console et une station de travail pour
utiliser l'interface CLI (interface de ligne de
commande) pour la gestion.
Étape 4 - Mise sous tension du
périphérique
Le cordon d'alimentation CA fourni avec l'appa-
reil permet de relier ce dernier à la terre lorsqu'il
est branché à une prise de courant CA reliée à
la terre. Le périphérique doit être relié à la terre
pendant son fonctionnement normal.
Pour connecter le périphérique à une source
d'alimentation, branchez une extrémité du
cordon CA au connecteur d'alimentation CA
situé à l'arrière de l'appareil. Branchez l'autre
extrémité dans une prise de courant et allumez
l'interrupteur d'alimentation.
Remarque : Nous recommandons d'utiliser un
parasurtenseur pour la connexion de l'alimen-
tation.
