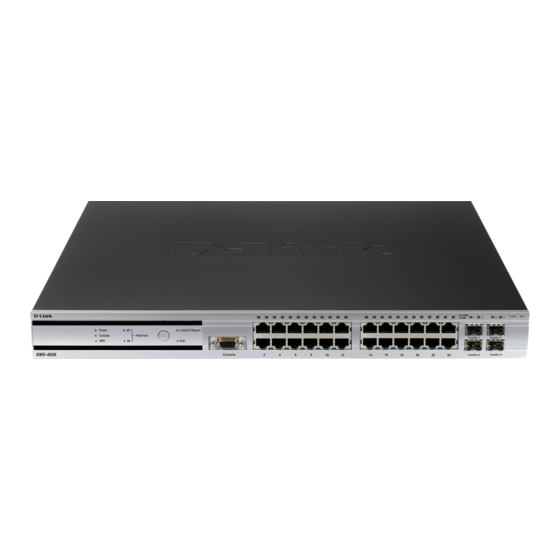

HowTo: erweiterte VLAN Einrichtung &
Management von APs mittels des DWC-
1000/DWS-4026/DWS-3160
[Voraussetzungen]
1. DWS-4026/3160 mit aktueller Firmware
- DWS-4026/ 3160 mit Firmware (FW) 4.1.0.2 und höher
2. DWC-1000 mit aktueller Firmware
- DWC-1000 mit Firmware (FW) 4.1.0.2_10244WW und höher
3. Kompatibler Unified-AP mit aktueller Firmware
- DWL-8600AP/6600AP/3600AP/2600AP mit FW 4.1.0.11 und höher

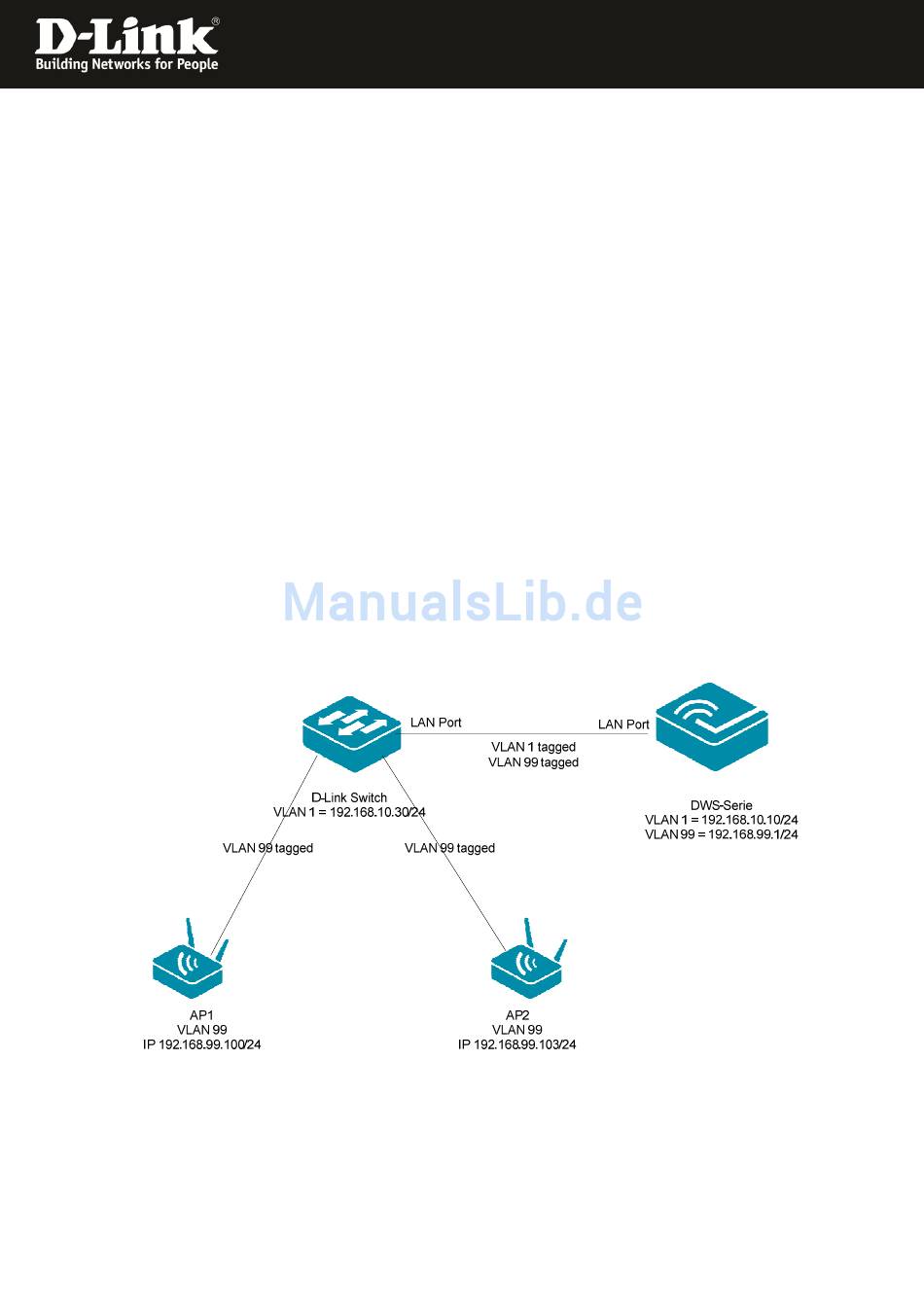

[Szenario]
Es sollen Unified-APs an einem Wireless Switch der DWS/DWC-Serie gemanaged werden.
Das Management-VLAN des AP ist VID 99 und soll tagged auf dem Switchport aufliegen.
Als Anschlussswitch steht ein externer PoE Switch zur Verfügung.
- 1 -
Werbung
Verwandte Anleitungen für D-Link DWS-4026
Inhaltszusammenfassung für D-Link DWS-4026
- Seite 1 Management von APs mittels des DWC- 1000/DWS-4026/DWS-3160 [Voraussetzungen] 1. DWS-4026/3160 mit aktueller Firmware - DWS-4026/ 3160 mit Firmware (FW) 4.1.0.2 und höher 2. DWC-1000 mit aktueller Firmware - DWC-1000 mit Firmware (FW) 4.1.0.2_10244WW und höher 3. Kompatibler Unified-AP mit aktueller Firmware - DWL-8600AP/6600AP/3600AP/2600AP mit FW 4.1.0.11 und höher...
- Seite 2 Bitte lesen Sie vorab das Handbuch und die bereits vorhandenen Anleitungen um die grundlegende Konfiguration des D-Link Wireless Switches zu erledigen. Stellen Sie bitte sicher, dass die APs eine korrekte IP-Adresse haben. Dies können Sie entweder über einen DHCP-Server automatisch oder durch statische Einstellung am AP manuell konfigurieren.
- Seite 3 [Einrichtung des D-Link Wireless Switches] 1.) Konfigurieren Sie die IP-Adresse, Subnetzmaske und Default Gateway Einstellungen Ihres D-Link Wireless Switches (diese Einstellungen beziehen sich auf das Management VLAN [default VLAN ID 1] des D-Link Wireless Switches) 2.) Fügen Sie dem Switch nun ein weiteres VLAN hinzu, über welches die AP gemanaged werden sollen a.
- Seite 4 d. um den VLAN Trunk zum PoE Switch korrekt zu konfigurieren andern Sie bei allen anderen VLANs für Port 23 die VLAN Zugehörigkeit auf „tagged“ e. wählen Sie hierzu die entsprechende VLAN ID und klicken Sie „edit“ f. wiederholen Sie jetzt Punkt b und c um die entsprechenden VLANs zu bearbeiten 3.) Legen Sie jetzt ein IP-Interface für das VLAN 99 an, gehen Sie hierzu auf „LAN ->...
- Seite 5 4.) Passen Sie nun das Discovery der Accesspoints an a. klicken Sie hierzu auf „WLAN -> Administration -> Basic Setup“ und wählen den Reiter „Discovery“ b. entfernen Sie jetzt das Häkchen bei „L2/VLAN Discovery“ und aktivieren das Häkchen bei „L3/IP Discovery“ c.
- Seite 6 [Einrichtung des D-Link Wireless Accesspoint] ! den AP noch nicht an die VLAN 99 tagged Ports anschließen ! 1.) Konfigurieren Sie die IP-Adresse, Subnetzmaske und Default Gateway Einstellungen Ihres D-Link Wireless Accesspoint 2.) Verbinden Sie sich auf die Standard-IP Adresse des AP 10.90.90.91 oder die durch Ihren DHCP Server vergeben IP Adresse 3.) Ändern Sie nun im AP folgenden Einstellungen, gehen Sie hierzu auf „Manage ->...
- Seite 7 Nachdem Sie „Apply“ gedrückt haben und die folgende Abfrage mit „OK“ bestätigt haben, wird der Accesspoint nicht mehr erreichbar sein. - 7 -...
- Seite 8 Switch um. Nach dem Boot sollte der AP unter der IP-Adresse erreichbar sein Wechseln Sie jetzt bitte zurück auf den D-Link Wireless Switch/Controller und nehmen den Accesspoint in das Management. Anschließend können Sie ganz normal Ihre SSIDs und dazugehörigen VLANs anlegen und über die APs ausstrahlen lassen.
