3.3 Einbau des pureKNX
Die Anleitung zum Einbau des Unterputz- oder Einputzgehäuses finden Sie dem
!
entsprechenden Gehäuse beigelegt und im Internet auf www.ambiento.de.
Einbau des Gerätes nur durch autorisiertes Fachpersonal und Elektriker. Die tci
GmbH kann keine Haftung für bei der Montage beschädigte Gehäuse und deren
Funktion übernehmen. Eine Prüfung durch Fachpersonal ist erforderlich.
Montage nur im spannungsfreien Zustand der Zuleitungen.
Demontage der Front (nur pureKNX-Base!):
Entfernen Sie zunächst die Front vom pureKNX: Sie benötigen dazu kein Werkzeug!
Fassen Sie Oben und Unten mit beiden Händen die Front an und ziehen Sie gleichmäßig
daran. Die „Schnapp"-Verbindungen löst sich.

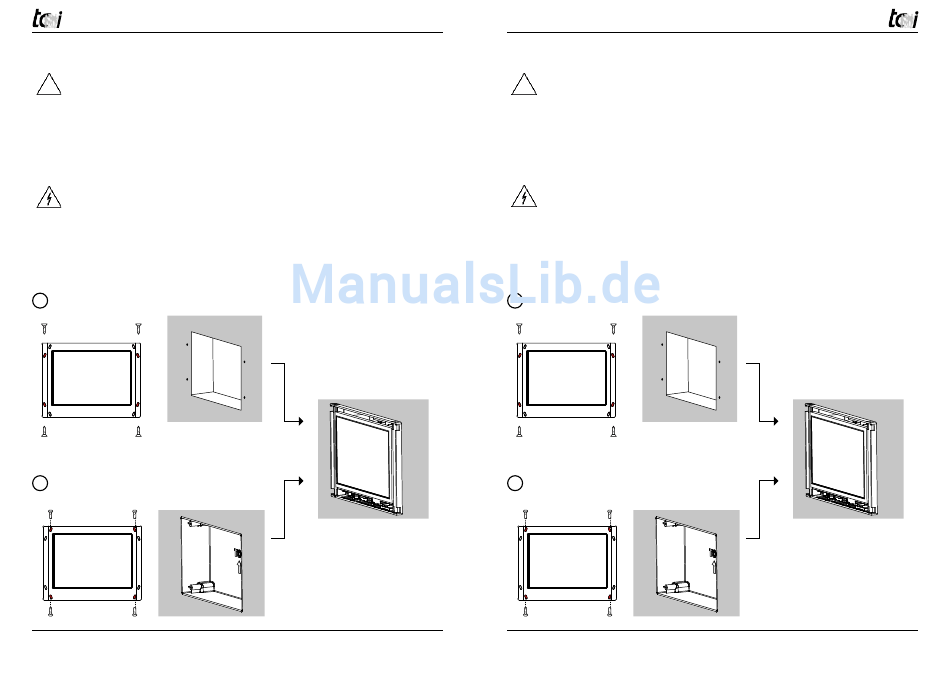

3. Einbau pureKNX direkt in die Wand/
1. Ausschnitt/Cutout
A
Einbau des pureKNX-Base7 direkt in die Wand
Mounting pureKNX directly into the wall
Diese Löcher nutzen!
Use these holes!
ohne Unterputzgehäuse
without built-in box
Montage
Schrauben im Lieferumfang
Mounting
Screws are part of delivery
3. Einbau pureKNX in UPG/
1. Ausschnitt/Cutout
B
Einbau des pureKNX-Base7 in das UPG
Mounting pureKNX into UPG
Diese Löcher nutzen!
Use these holes!
mit Unterputzgehäuse
with built-in box
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 16 von 44
2. Reinigen Sie den den Ausschnitt
Clean the mounting hole
176 mm
Wand
Wall
Bei beiden Montagevarianten
steht das Gerät ca. 5 mm vor der Wand!
At both mounting variants the unit
stands approx. 5 mm before the wall!
2. Einbau UPG/Mounting UPG
181 mm
Wand
Wall
UPG-Öffnung muss mit
fertiger Wand abschließen!
UPG opening must be end
with the surface of the wall!
3.3 Assembling the pureKNX
The instruction manual for assembling the built in box or the built in box for
!
flush mounting is included with each delivered mounting frame. It is also
available on www.ambiento.de.
Mounting of the system only by authorized qualified personnel and
electrician. tci GmbH can not be held responsible for built-in boxes and their
function that were damaged during assembly. An examination by technical
personnel is necessary.
Assemble only in a de-energized condition.
Disassembling the front (pureKNX-Base only!):
First remove the front of the pureKNX: Therefore no tools are needed! Hold the front at its
top and bottom sides and pull it evenly. The snap connections solve.
3. Einbau pureKNX direkt in die Wand/
A
Mounting the pureKNX-Base7 directly into the wall
Mounting pureKNX directly into the wall
Diese Löcher nutzen!
Use these holes!
Wand
Wall
Schrauben im Lieferumfang
Screws are part of delivery
3. Einbau pureKNX in UPG/
B
Mounting the pureKNX-Base7 into its UPG
Wand
Diese Löcher nutzen!
Wall
Use these holes!
UPG
Wand
Wall
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Wand
Wall
Mounting pureKNX into UPG
Wand
Wall
Bei beiden Montagevarianten
steht das Gerät ca. 5 mm vor der Wand!
At both mounting variants the unit
stands approx. 5 mm before the wall!
Wand
Wall
Seite 17 von 44
