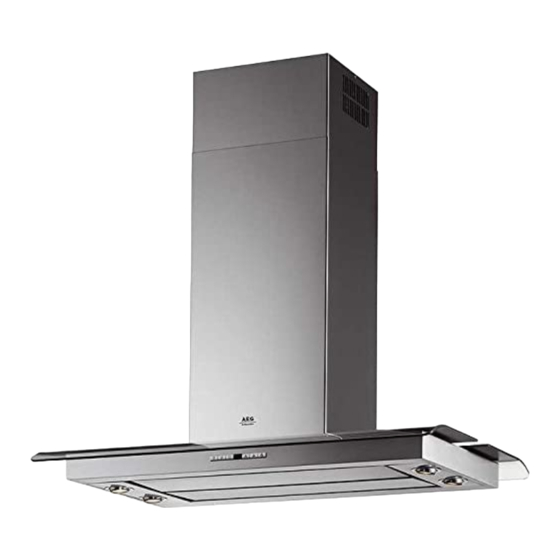

DI9611-M
Einbau-Flachschirm-Dunstabzugshaube
Built-In- Flat-Screen Fume Extractor Hood
Cappa aspirante da incasso con schermo piatto
estraibile
Inbouw-wasemkappen met plat scherm
Hottes aspirantes encastrables à visière plate
Montage- und Gebrauchsanweisung
Installation and Operating Instructions
Istruzioni di montaggio e per l'uso
Montage- en gebruiksaanwijzing
Instructions de montage et mode d'emploi

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AEG DI9611-M

Inhaltszusammenfassung für AEG DI9611-M

  • Seite 1 DI9611-M Einbau-Flachschirm-Dunstabzugshaube Built-In- Flat-Screen Fume Extractor Hood Cappa aspirante da incasso con schermo piatto estraibile Inbouw-wasemkappen met plat scherm Hottes aspirantes encastrables à visière plate Montage- und Gebrauchsanweisung Installation and Operating Instructions Istruzioni di montaggio e per l'uso Montage- en gebruiksaanwijzing...

  • Seite 2: Inhaltsverzeichnis

    Bedienungsanleitung INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE............................7 CHARAKTERISTIKEN ................................8 MONTAGE....................................10 BEDIENUNG ..................................14 WARTUNG ...................................15...
  • Seite 3 Instructions Manual INDEX RECOMMENDATIONS AND SUGGESTIONS........................18 CHARACTERISTICS................................19 INSTALLATION ..................................21 USE.......................................25 MAINTENANCE ...................................26...

  • Seite 4: Libretto Di Istruzioni

    Libretto di Istruzioni INDICE CONSIGLI E SUGGERIMENTI............................29 CARATTERISTICHE................................30 INSTALLAZIONE..................................32 USO ......................................36 MANUTENZIONE.................................37...
  • Seite 5 Manuel d’Instructions SOMMAIRE CONSEILS ET SUGGESTIONS ............................40 CARACTERISTIQUES.................................41 INSTALLATION ..................................43 UTILISATION..................................47 ENTRETIEN ..................................48...
  • Seite 6 Gebruiksaanwijzing INHOUDSOPGAVE ADVIEZEN EN SUGGESTIES.............................51 EIGENSCHAPPEN................................52 INSTALLATIE ..................................54 GEBRUIK....................................58 ONDERHOUD ..................................59...

  • Seite 7: Empfehlungen Und Hinweise

    EMPFEHLUNGEN UND HINWEISE FÜR DEN KÜCHENMÖBEL-MONTEUR • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. • Der Sicherheitsabstand zwischen Kochmulde und Haube muss min- destens 650 mm betragen. • Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninne- ren angebrachten Schild übereinstimmt.

  • Seite 8: Charakteristiken

    CHARAKTERISTIKEN Platzbedarf...
  • Seite 9 Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern, Teleskopkamin bestehend aus: oberer Kaminteil 7.1a unterer Kaminteil Teleskopgerüst komplett mit Gebläse, bestehend aus: 7.1a oberer Gerüstteil 7.1b unterer Gerüstteil 7.1b Reduzierflansch ø 150-120 mm Flansch ø 150 Flansch mit Ruckstauklappe ø 150 Anschlussflansch ø 125 mm Luftaustritt-Anschlussstück Verbindungsdose Rohrschellen...

  • Seite 10: Montage

    MONTAGE Bohren der Decke/Trägerplatte und Montage des Teleskopgerüsts BOHREN DER DECKE/TRAGERPLATTE • Mit Hilfe eines Lots den Kochmulden-Mittelpunkt an der Decke oder Trägerplatte ermitteln und kennzeichnen. • Die mitgelieferte Bohrschablone 21 so auf die Decke/Trägerplatte legen, dass die Schablo- nenmitte mit dem gekennzeichneten Mittelpunkt übereinstimmt und die Schablonenseiten auf die Seiten der Kochmulde ausrichten.
  • Seite 11 Montage des Teleskopgerüsts • Die beiden Schrauben lösen, die den unteren Gerüstteil fixieren und diesen aus dem Gerüst ziehen (an der Unterseite) • Die beiden Schrauben lösen, die den oberen Gerüstteil fixieren und diesen aus dem Gerüst ziehen (an der Oberseite). Für eine eventuelle Regulierung der Gerüsthöhe folgendermaßen vorgehen: •...

  • Seite 12: Anschluss In Abluftversion

    Anschlüsse ANSCHLUSS IN ABLUFTVERSION Bei Abluftbetrieb kann die Haube vom Installateur wa- hlweise mittels Rohr oder Schlauch (ø150 oder 125mm) ø 150 an die Außenrohrleitung angeschlossen werden. Anschlussrohres ø 150 • Den Flansch mit Ruckstauklappe 10a anbringen. • Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.

  • Seite 13: Elektroanschluss

    ELEKTROANSCHLUSS • Bei Anschluss der Haube an das Stromnetz muss ein zweipo- liger Schalter mit einem Öffnungsweg von mindestens 3mm zwischengeschaltet werden. • Den Comfort Panel durch Ziehen öffnen, kontrollieren, dass der Verbinder des Speisekabels korrekt in die Steckdose des Gebläses eingesteckt ist.

  • Seite 14: Bedienung

    BEDIENUNG TASTE DISPLAY FUNKTION Schaltet die Beleuchtung zum Herd ein und aus. Schaltet die obere Beleuchtung ein und aus. Zeigt die eingestell- Schaltet den Motor der Dunstabzugshaube bei der zuletzt ver- te Geschwindigkeit wendeten Geschwindigkeit ein und aus. Gleichzeitig wird der Glasschirm geöffnet und geschlossen.

  • Seite 15: Wartung

    WARTUNG Reinigung der Comfort Panel • Den Comfort Panel durch Ziehen öffnen. • Die Platte vom Haubenkörper aushaken, indem der Hebel des Befestigungsstiftes verschoben wird. • Die Comfort Panel darf keinesfalls im Geschirrspüler gewaschen werden. • Außen mit einem feuchten Lappen und neutralem Flüssigreiniger säubern.

  • Seite 16: Auswechseln Des Aktivkohle-Geruchsfilters

    Aktivkohle-Geruchsfilter (Filterversion) • Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss ausgewechselt wer- den, wenn am Display die Aufschrift C erscheint, oder nach mindestens 4 Monaten. Aktivierung des Alarmsignals • Bei den Filterversionen der Abzugshauben wird die Alarmanzeige für Filtersättigung im Augenblick der Installation oder in der Folge aktiviert.

  • Seite 17: Auswechseln Der Lampen

    Beleuchtung AUSWECHSELN DER LAMPEN Obere Halogenlampe (20 W) • Vor dem Auswechseln der Lampen, die mittels Eindrücken befestigte Glashalterung aus Metall durch Anheben der Zwinge entfernen und die Halterung dabei mit einer Hand stützen. • Die Lampe aus der Halterung nehmen. •...
  • Seite 20 Qualora constataste un difetto vi preghiamo di comunicare i seguenti dati al nostro servizio tecnico assistenza clienti: Geef onze klantenservice bij een storing de volgende gegevens op: E-Nr. 610 F-Nr. AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg Dir. 89/336/CEE 73/23/CEE 93/68/CEE © Copyright by AEG 436003002_ver3...
