Anschluss des EL-94xx/96xx an den PC

Den EL-94xx/96xx über den mitgelieferten PC LINK-Adapter an den PC anschließen.
HINWEIS: Alle Steckverbinder fest einstecken und sicherstellen, dass sie sich bei
leichtem Zug daran nicht lösen.
Auch alle Befestigungsschrauben festziehen.
1. EL-94xx/96xx und PC ausschalten.
2. Das eine Ende des Übertragungskabels CE-450L an den Anschluss für
Peripheriegeräte (Datenanschluss) unten am EL-94xx/96xx anschliessen und das
andere an den PC LINK Adapter.
3. Die Form des am PC vorhandenen seriellen Anschlusses bestimmt das
Anschlussverfahren wie folgt:
Form des seriellen PC-
Anschlusses
25-polig (Stiftstecker)
9-polig (Stiftstecker)
EL-94xx/96xx
CE-450L
(Übertragungskabel)
PC LINK-Adapter

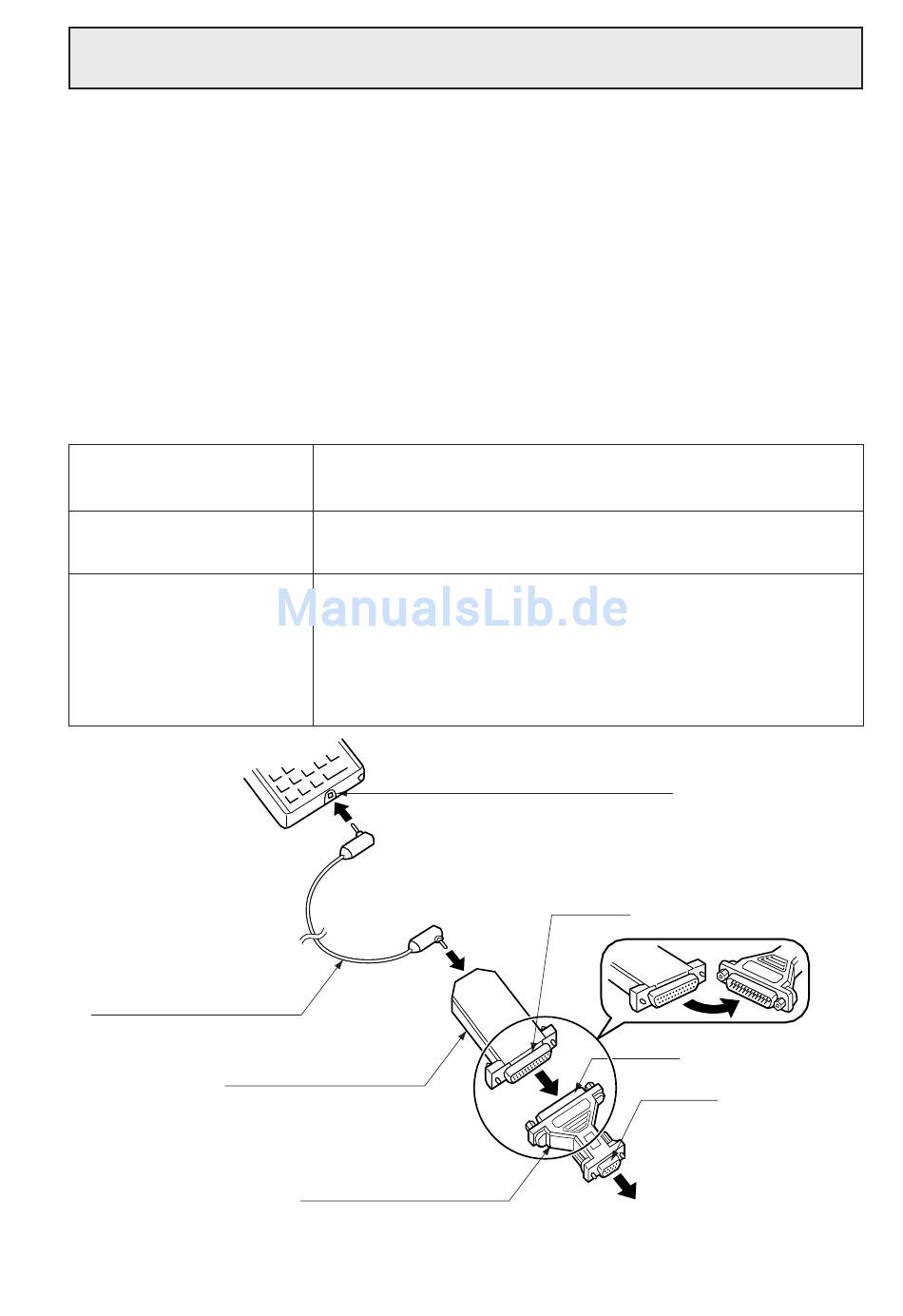

* Die Abbildung zeigt das Anschlussverfahren für einen 9-poligen (Stiftstecker)
seriellen PC-Anschluss.
Das andere Ende (25-polig) des PC LINK-Adapters mit
dem seriellen Anschluss des PC verbinden.
Das andere Ende (25-polig) des PC LINK-Adapters mit
dem 25-poligen Steckverbinder des Anschlussadapters
verbinden.
Dann das andere Ende (9-polig) des Anschlussadapters
mit dem seriellen Anschluss des PC verbinden.
Anschluss für Peripheriegeräte
Anschlussadapter
Anschlussverfahren
25-polig
25-polig
9-polig
An seriellen PC-Anschluss
