Unterputzmontage – Gipskartonplatte
Achtung
Mögliche Druckunterschiede (z.B. Überdruck/ Unterdruck) zwischen der
Hohlwandram und dem Rauminneren können Schäden an der Türstation und dem
Lautsprecher verursachen. In diesem Fall bitte auf ausreichende Abdichtung der
Türstation achten!

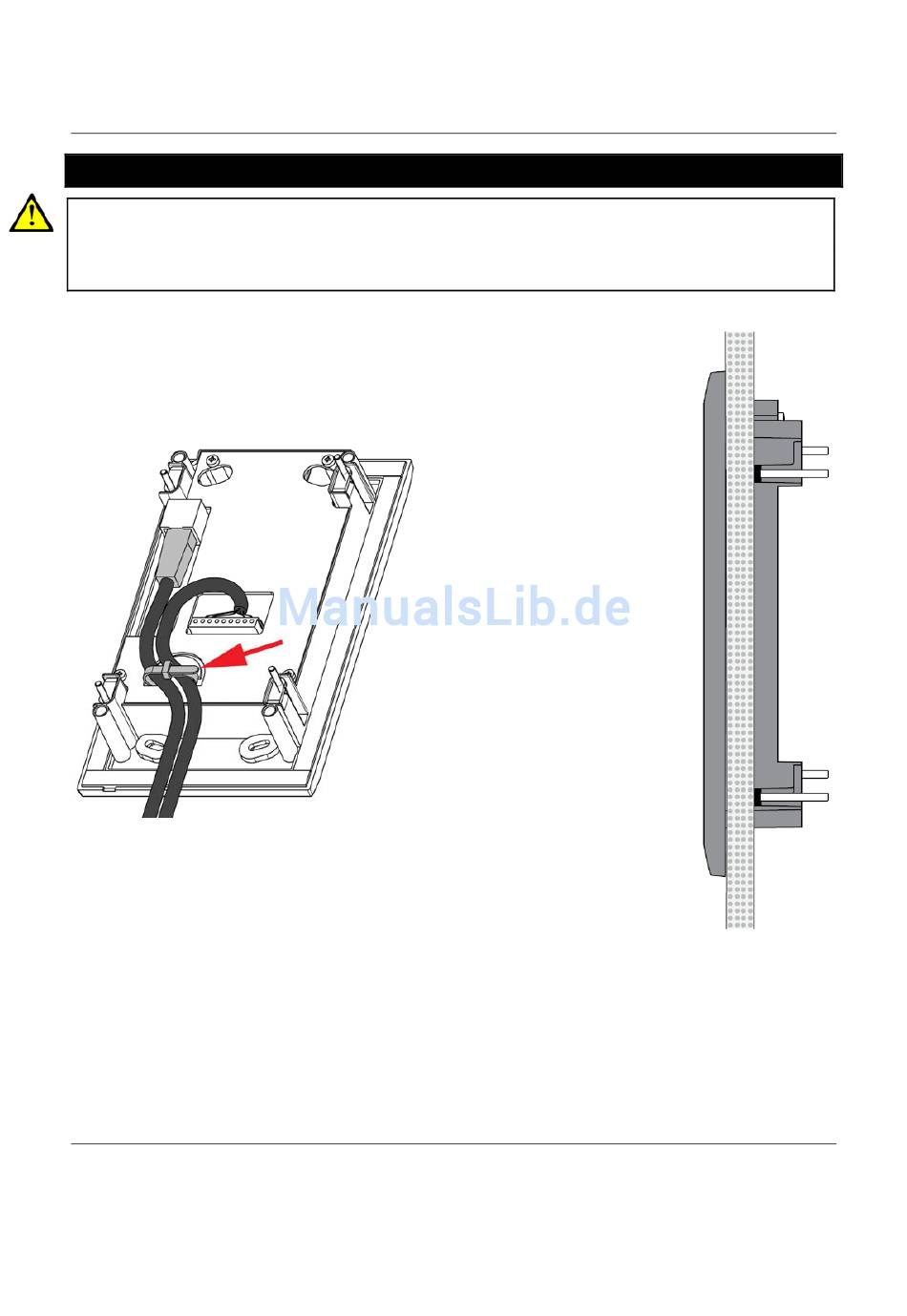

1. Stellen Sie eine Wandaussparung unter Verwendung der beiliegenden Schablone her.
2. Entfernen Sie die Frontabdeckung der Türsprechstelle.
3. Verbinden Sie das Kabel mit den Anschlussklemmen oder dem RJ
Konnektor (siehe Kapitel Elektrische Installation).
4. Befestigen Sie die Kabel als Zugentlastung mit Kabelbindern.
5. Setzen Sie die Türsprechstelle in vertikaler Position in die
Wandaussparung ein.
6. Lösen Sie die vier Schrauben leicht und ziehen Sie diese daraufhin
wieder langsam an. Das Gegenstück wird sich automatisch zur Seite
drehen und nach ca. 10 Umdrehungen von innen an der Hohlwand
festziehen.
7. Montieren Sie die Frontabdeckung und achten Sie auf Sauberkeit auf den
Dichtungsflächen.
Aufputzmontage
Für die Aufputzmontage wird ein Aufputzrahmen benötigt (nicht im Lieferumfang,
Bestellnummer 9153003), diesem liegen entsprechende Installationshinweise bei.
