Hirschmann HIT AUTA 16 V DAB Montageanleitung Seite 2
Vorschau ausblenden
Andere Handbücher für HIT AUTA 16 V DAB:
- Montageanleitung (4 Seiten) ,
- Montageanleitung (2 Seiten) ,
- Montageanleitung (2 Seiten)
Werbung

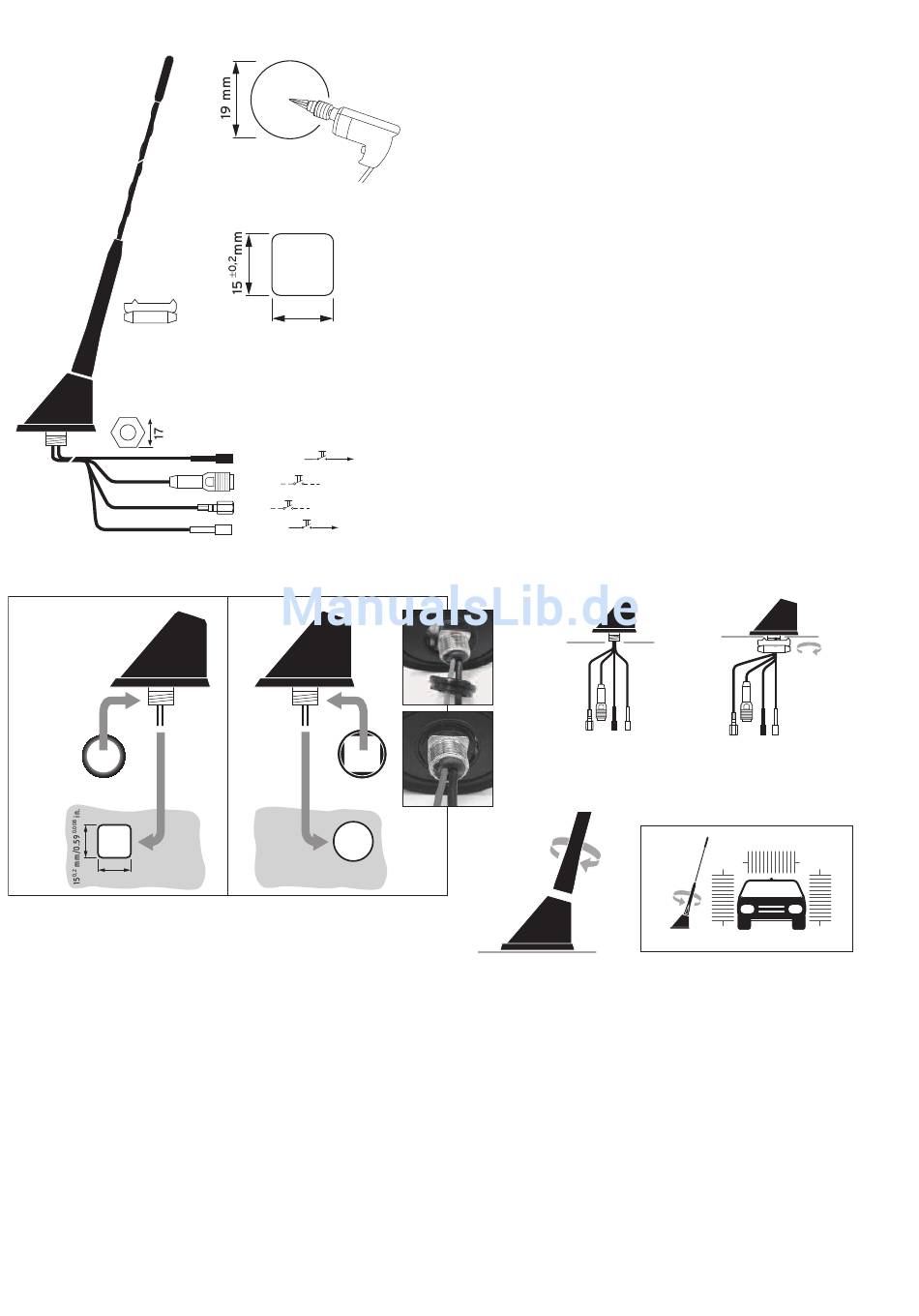

Montage / Mounting / Montage
A
1
2
Dichtung
sealing
joint
Bohrung
Mounting hole
Perçage
0,2
0.008
15
mm/0.59
in.
Fig. 1
Um Kurzschlüsse zu vermeiden, sind im Falle einer Fernspeisung über das Koaxkabel die 12 V-Kabel so zu verlegen, dass kein Massekontakt
besteht.
Bei Speisung über 12 V-Kabel liegt Spannung am Antenneninnenleiter.
In case of remote power supply via the coaxial cable, the 12 V-cables must not contact any ground, in order to avoid short circuits.
In case of 12 V power supply via the power lead please consider voltage on the inner conductor of the RF cabling.
Dans le cas d'une alimentation fantôme par l'âme du câble coaxial, il faut isoler le câble 12 V afin d'éviter les court-circuit.
En cas d'une alimentation par HF cable de 12V, la tension est sur l'âme.
2
±0,2
15
mm
12V AM/FM
extern
+12V
AM/FM
intern
+12V
DAB
intern
+12V
12V DAB
extern
+12V
B
1
2
Dichtung
sealing
joint
Bohrung
Mounting hole
Perçage
Ø 19
0,1
mm/0.75
0.003
in.
Fig. 2
Fig. 4
max. 5 Nm
Fig. 3
