Hirschmann AUTA 3100 C 909 Montageanleitung
Spezial-versenkantenne
Quicklinks
Montageanleitung
Spezial-Versenkantenne
Installation instructions
Special retractable car antenna
Instructions de montage
Antenne spéciale escamotable
1
A
3
2

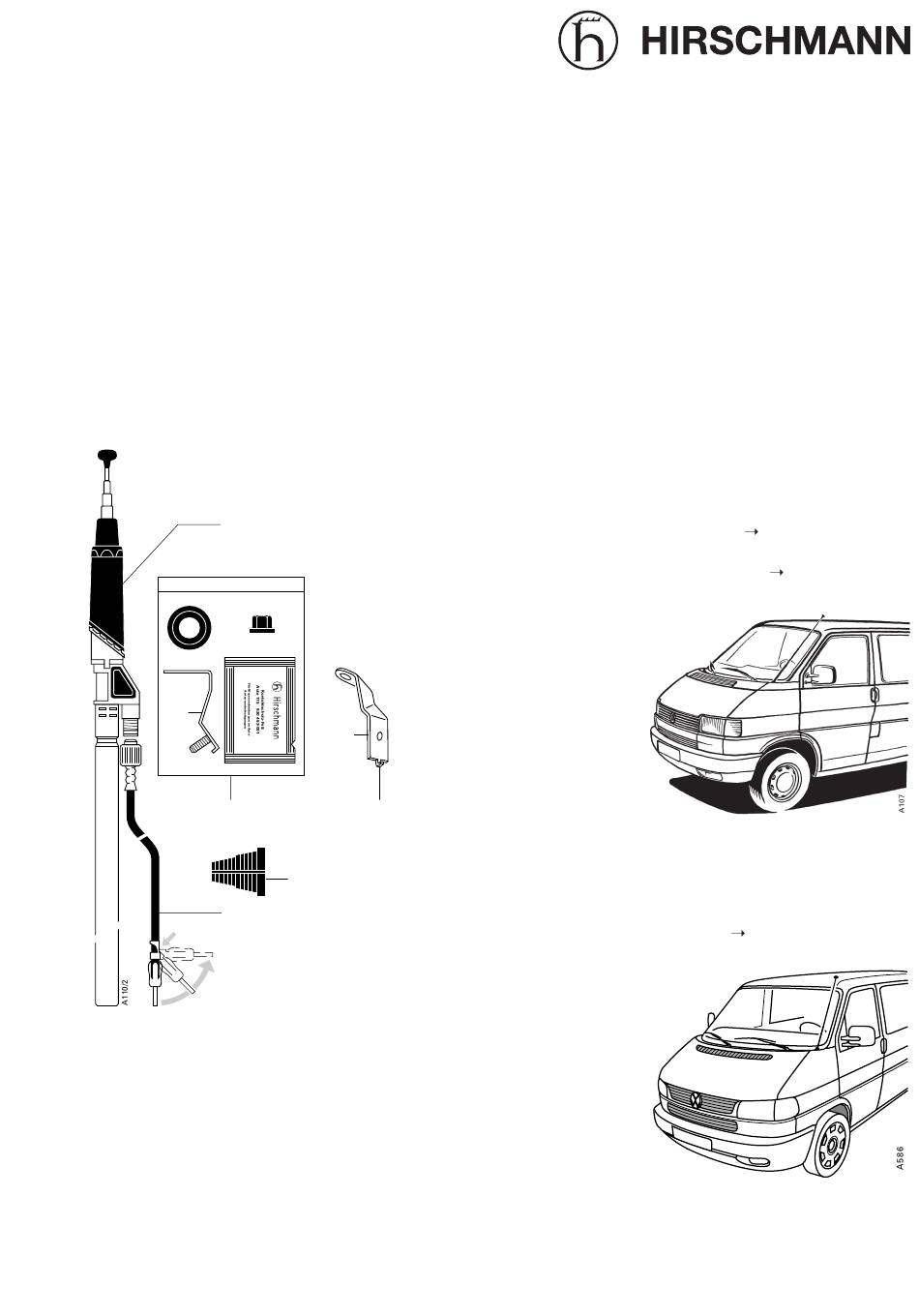

Lieferumfang
1 Antenne mit Antennenkopf
2 HF-Kabel (150 Ω, 1,75 m lang)
3 Zubehör mit Halter A
4 Halter B
5 Kabeltülle
Scope of delivery
1 Antenna with antenna head
2 HF cable (75 Ω, length 1.75 m)
3 Accessories with bracket A
4 Bracket B
5 Cable grommet
B
4
5
Gamme de livraison
1 Antenne avec tête d'antenne
2 Câble H.F. (75 Ω, 1,75 m de longueur)
3 Accessoires avec support A
4 Support B
5 Passe-câbles
AUTA 3100 C 909
Bestell-Nr. / Ord. code / N° de cde.
921 400-002
Zum Einbau in:
For installation in:
Pour montage sur:
VW Transporter / Bus
Typ T4 9.90
(Caravelle / Multivan /
California
9.95)
Fig. 1
VW Bus / Caravelle
Multivan / California
Typ T4 96
Fig. 2
