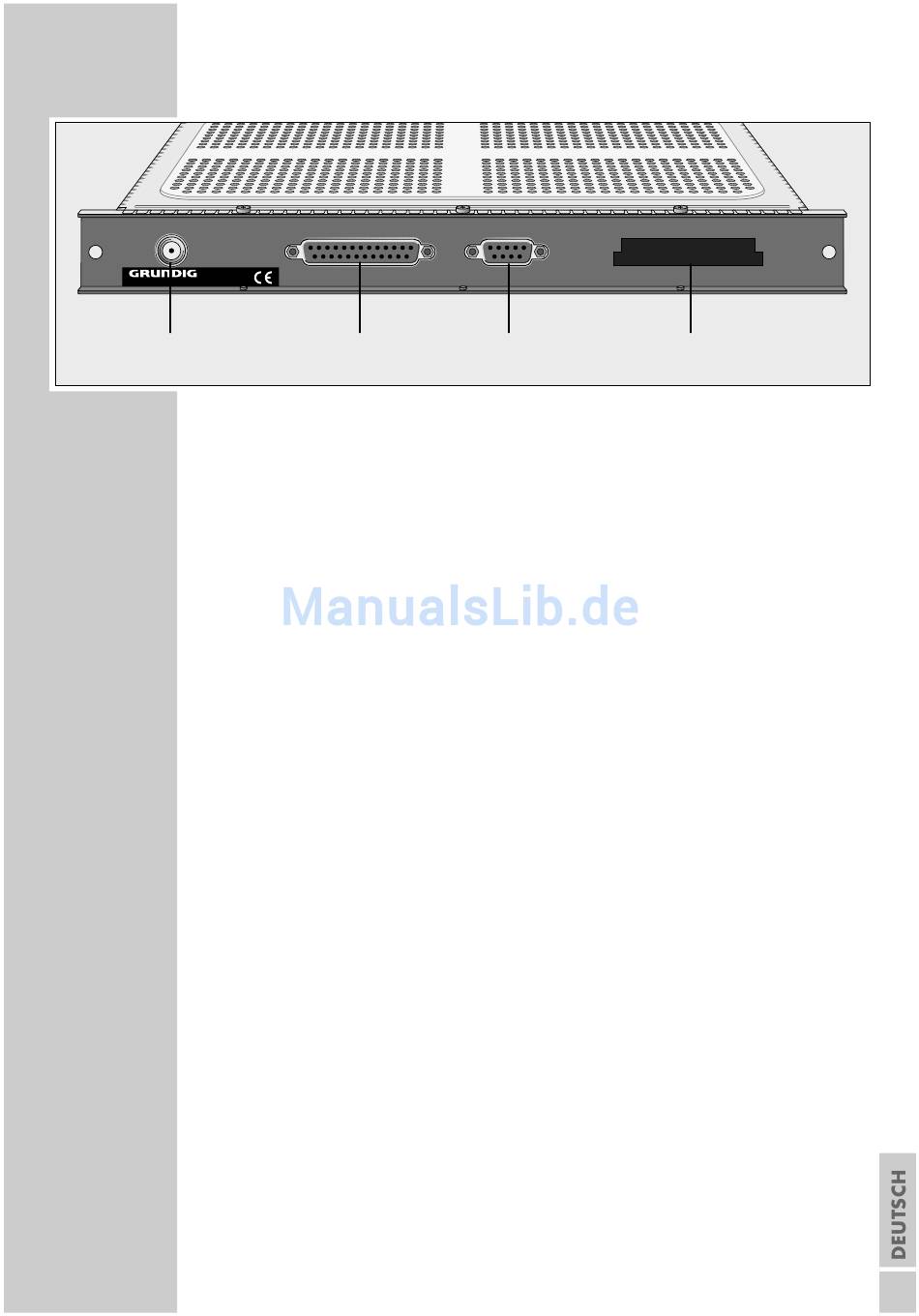

EINBAUEN, ANSCHLIESSEN
SAT INPUT
MPEG II-Schnittstelle
Cassette in die Kopfstation einbauen und anschließen
RS 232
Achtung:
Vor Neubestückung oder Cassettenwechsel unbedingt den Netz-
stecker der Kopfstation aus der Netzsteckdose ziehen.
Die Befestigungsschrauben aus dem Halterahmen der Kopfstation heraus-
1
drehen, danach die Cassetten in einen freien Steckplatz einsetzen und
mit den Schrauben befestigen.
2
HF-Eingangskabel in die HF-Eingangsbuchse
schluss) stecken und verschrauben (siehe Abbildung).
3
Kopfstation wieder mit Netzspannung versorgen.
– Die Cassette ist jetzt mit allen erforderlichen Versorgungsspannungen und
Datenleitungen verbunden und nun betriebsbereit.
___________________________
Schacht für NIT-Modul
»SAT
INPUT« (Schrauban-
5
