Montageschritt (4B): Montage Der Rechten Seitenwand - SHT thermodual TDA 25 Montage-Und Installationsanleitung

SHT Heiztechnik
aus Salzburg
Für die rechte Seitenwand bzw seitliche Abdeckung legen Sie die Kabel in den dafür
vorgesehenen Kabelkanal:
Verlängerung Zündkabel (X1)
•
Verlängerung Einschubfühler (X13)
•
Verlängerung Einschubmotor (X2)
•
Verlängerung Austrag (X3)
•
Bei Verwendung des Austragsystems Vario oder VCA: Verlängerung für den Initator
•
verlegen (X17)
Sorgen Sie dafür, dass alle Kabel sorgfältig verlegt sind und fixieren Sie diese mit den
beigelegten Kabelbindern in den Kabelkanälen.

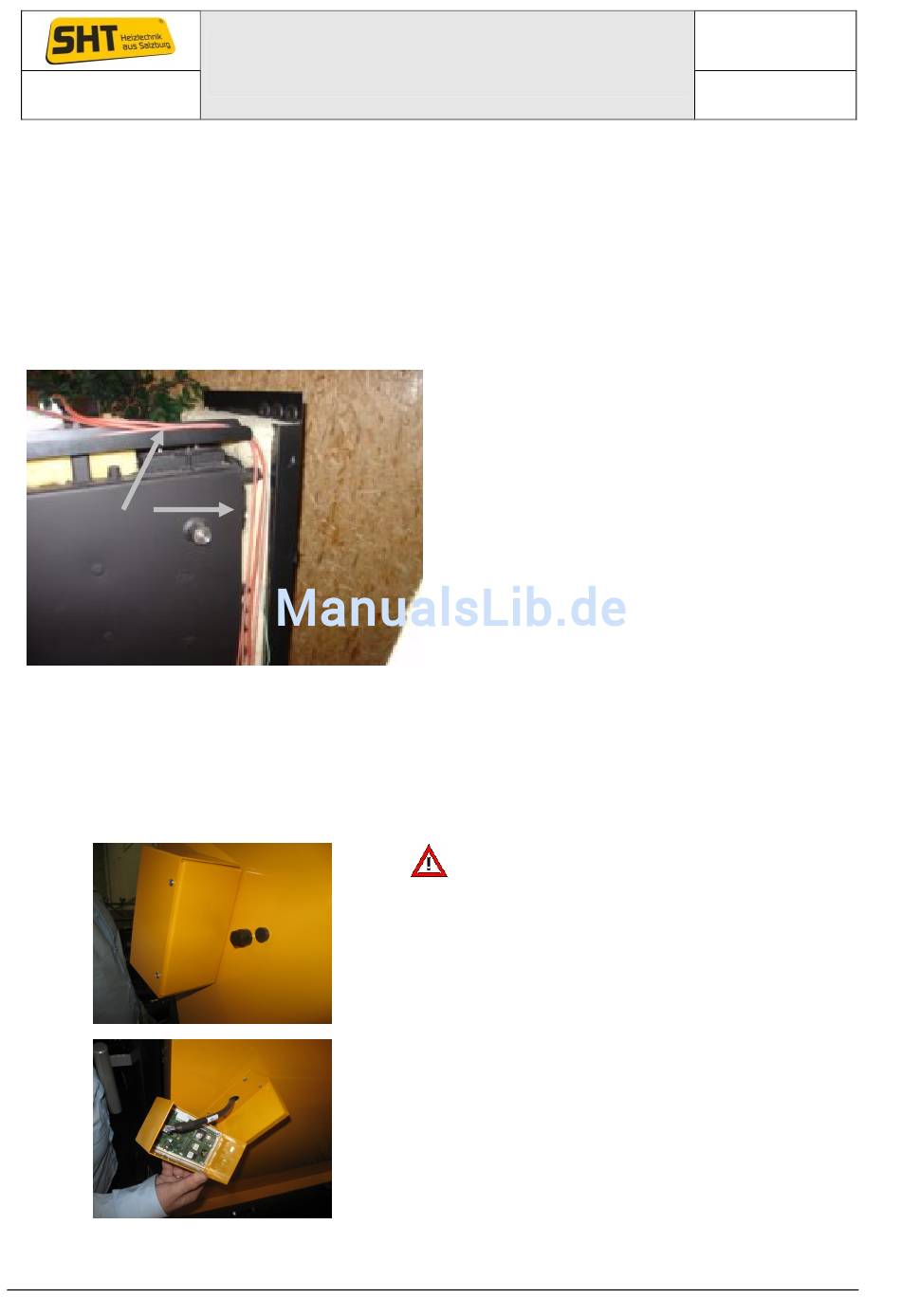

Kabelverlegung in Kanälen

5.13 Montageschritt (4b): Montage der rechten Seitenwand

Bereiten Sie die rechte Seitenwand vor, indem Sie die Bedienboardhalterung (10) anschrauben,
das Bedienboardkabel durch die Öffnung schieben. Montieren Sie die Sicherung und den STB in
den beiden freien Löchern. Abschließend montieren Sie das Bedienboard (13) an der Halterung
fest (siehe Bild unten Kabel Bedienboard). Stecken Sie die Seitenwand auf den Kessel und
führen Sie die Kabel durch die vorgesehenen Löcher.
Halterung und Sicherungen
Kabel Bedienboard
SHT Heiztechnik aus Salzburg GmbH, A-5101 Salzburg-Bergheim, Rechtes Salzachufer 40
Es gelten unsere aktuellen allgemeinen Geschäftsbedingungen. Irrtum, Druckfehler und technische Änderungen vorbehalten
Montage- und
Installationsanleitung
Der STB und die Sicherung befinden sich nur bei
automatischen Fördersystemen an dieser Kessel-
Postion.
Bei einem 200 l-Vorratsbehälter ist die Montage wie
in Punkt 9.1 vorzunehmen.
Montieren Sie das Bedienboard (13), indem Sie das
Kabel auf der Bedienboard - Platine einstecken und
das Bedienboard schließlich mit der Halterung (10)
verschrauben.
Achtung:
Bedienboard!!! Die Erdung erfolgt bei der I/O
Platine.
Es erfolgt keine
Tel. 0662-450444-0, Fax-DW 9
t h e r m o d u a l
t h e r m o d u a l
T D A 1 5 / 2 5
T D A 1 5 / 2 5
J45/HB
Seite 16
Erdung beim
