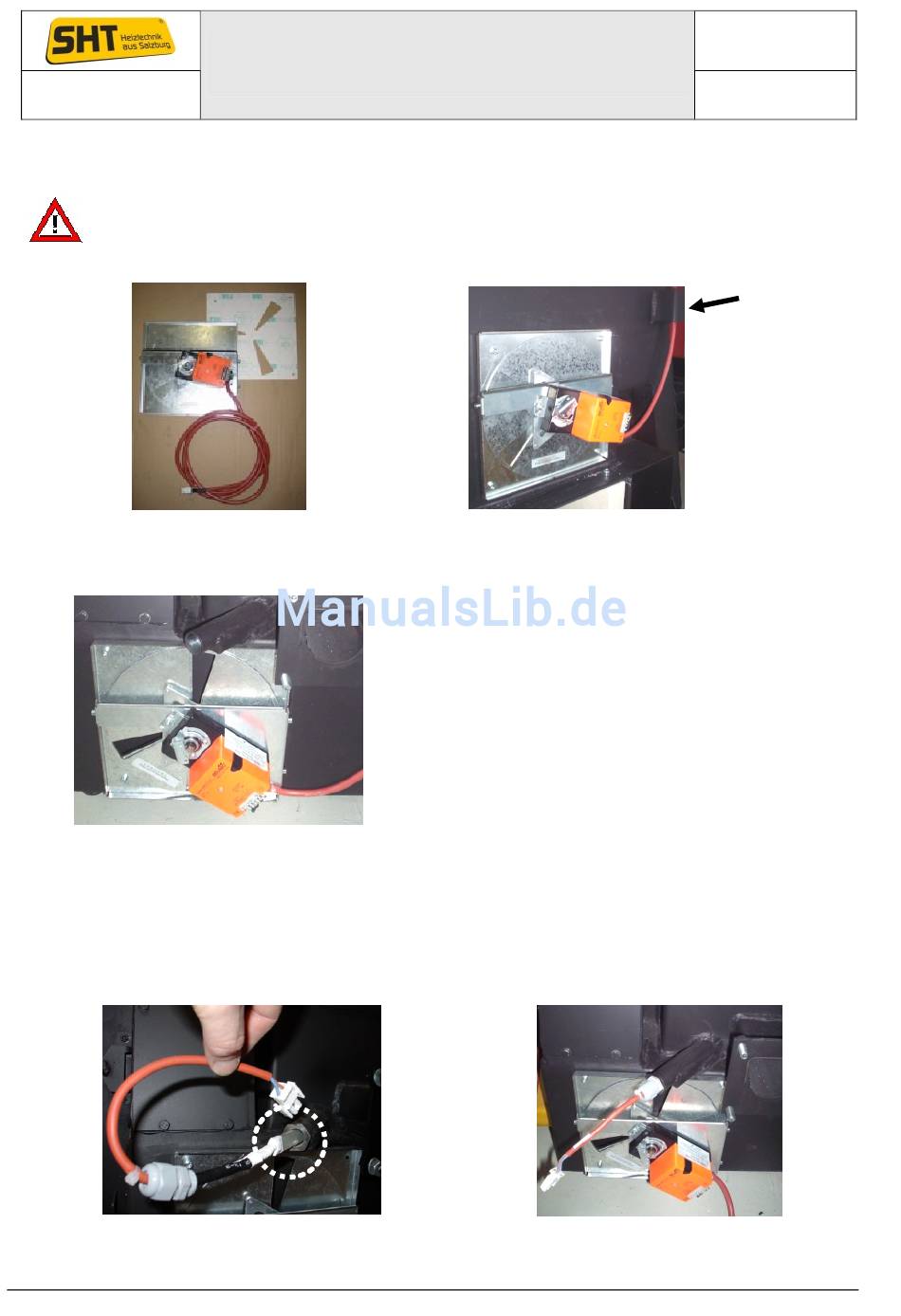

5.2 Montage der Sekundärluftklappe
Die Sekundärluftklappe (3 Luftschlitze) wird in voreingestelltem Zustand mitgeliefert und ist vor
der Montage am Heizkessel zu kontrollieren. Sie wird vorne am Kessel montiert.
Bei der
übereinstimmend mit den ausgestanzten Schlitzen mit montiert werden!
Sekundärluftklappe mit Dichtung!
5.3 Montage der Primärluftklappe
Primärluftklappe
5.4 Montage des Zündelements
Das keramische Zündelement ist vertikal (der keramische Teil muss vertikal stehen Bild links)
bis zum Anschlag (Kabelbinder) in den Zündkanal einzuschieben. Überprüfen sie nach der
Montage den Überstand des Zündelelements – das Zündelelment darf vorne nicht über den
Zündkanal hinausragen, da der Kipprost beim Abkippen das Zündelement beschädigen würde.
Montage des Zündelements. Direkt darunter
befindet sich die montierte Primärluftklappe
