Installation des Transmitters mit HDMI−Switch

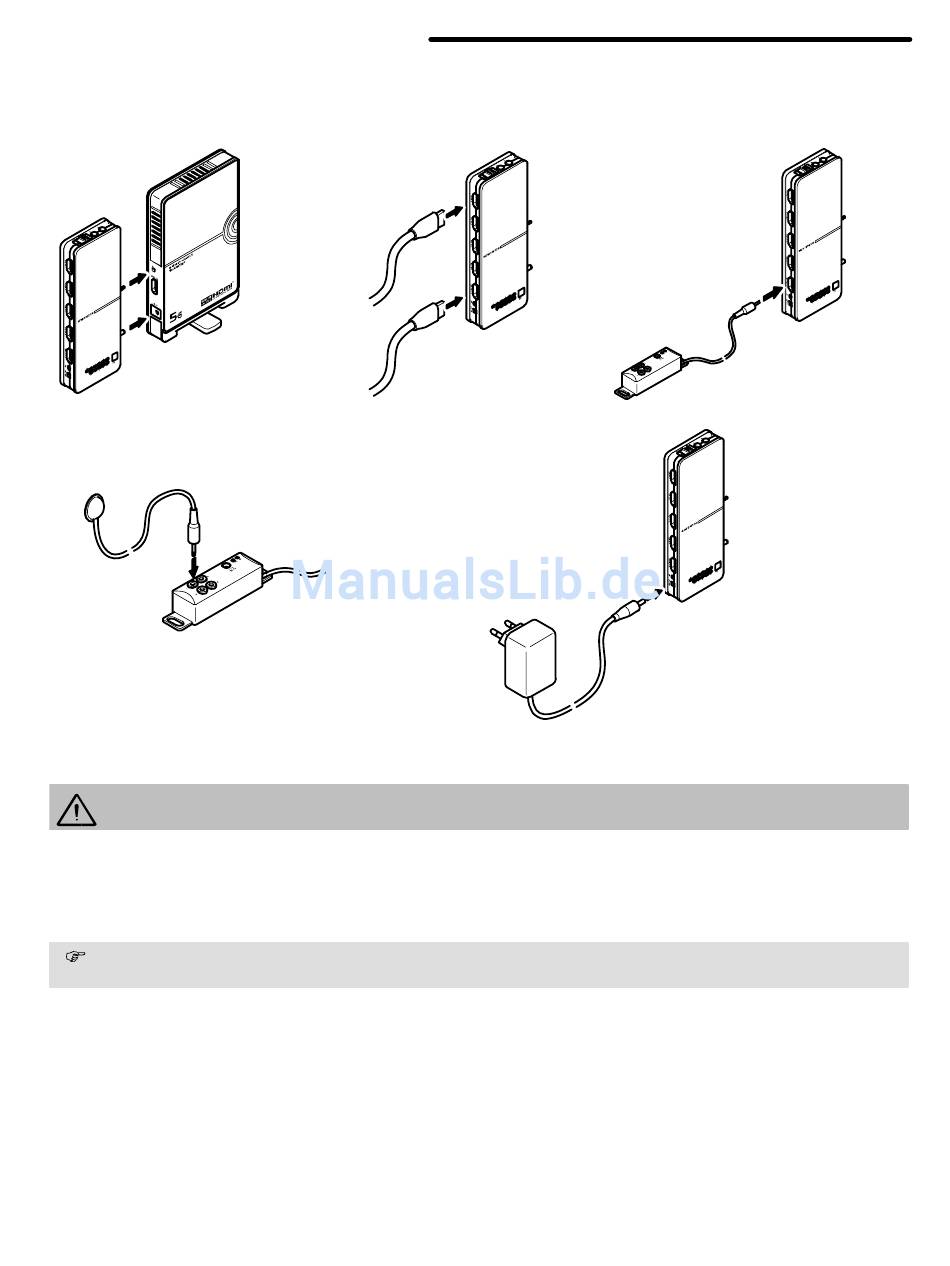

Abbildung 1
Abbildung 4
1. Verbinden Sie die HDMI−Switch wie in Abbildung 1 gezeigt mit dem Transmitter.
Achten Sie beim Verbinden darauf, dass die Stecker des HDMI−Switch mit den Anschlussbuch-
sen des Transmitters fluchten.
2. Verbinden Sie via HDMI−Kabel bis zu vier Quellgeräte mit den HDMI−Eingangsbuchsen
(HD IN 1−4) des HDMI−Switch (siehe Abbildung 2, Pos. 1).
3. Zusätzlich können Sie über ein HDMI−Kabel ein weitereres Empfangsgerät (z. B. LCD−TV)
an den HD OUT A−Anschluss des HDMI−Switch anschließen (siehe Abbildung 2, Pos. 2).
Bei Bedarf kann das Signal des Quellgerätes direkt an den Ausgang des Transmitters ausgege-
ben werden.
4. Verbinden Sie das Infrarot−Erweiterungsmodul mit des HDMI−Switch (siehe Abbildung 3).
5. Stecken Sie die Verbindungsstecker der Infrarot−Sender in die Anschlussbuchsen (1 − 4)
des Infrarot−Erweiterungsmoduls (siehe Abbildung 4).
6. Platzieren Sie die Infrarot−Sender vor den Infrarot−Empfängern der Quellgeräte.
7. Verbinden Sie das mitgelieferte Netzteil mit der 5V
(siehe Abbildung 5).
8. Stecken Sie das Netzteil des HDMI−Switch in eine ordnungsgemäß installierte
Netzsteckdose.
14
Pos. 1
Pos. 2
Abbildung 2
Abbildung 5
−Anschlussbuchse des HDMI−Switch
DC
Installation
Abbildung 3
Wireless HDMI−Kit
