Installation
Installation des Transmitters ohne HDMI−Switch

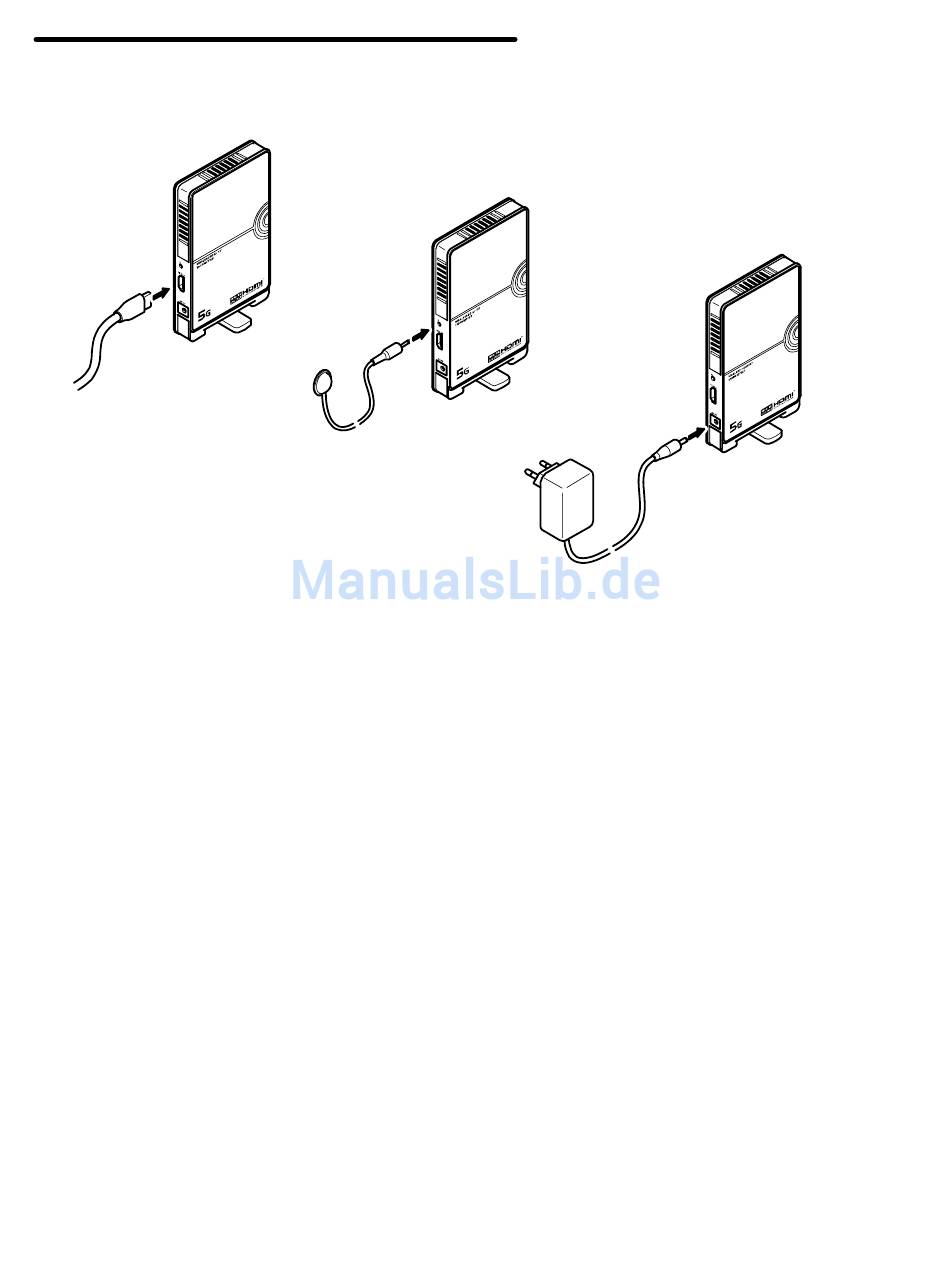

Abbildung 1
1. Verbinden Sie ein HDMI−Kabel mit der HDMI−Eingangsbuchse des Transmitters (siehe
Abbildung 1).
2. Verbinden Sie das andere Ende des HDMI−Kabels mit dem HDMI−Ausgang des
Quellgerätes (z. B. Blue−ray Player).
3. Verbinden Sie den mitgelieferten Infrarot−Sender mit der Infrarot−Anschlussbuchse des
Transmitters (siehe Abbildung 2).
4. Platzieren Sie den Infrarot−Sender vor dem Infrarot−Empfänger des Quellgeräts.
5. Verbinden Sie das mitgelieferte Netzteil mit der 5 V
(siehe Abbildung 3).
6. Stecken Sie das Netzteil des Transmitters in eine ordnungsgemäß installierte
Netzsteckdose.
Wireless HDMI−Kit
Abbildung 2
Abbildung 3
−Anschlussbuchse des Transmitters
DC
13
