Inhaltszusammenfassung für LogiLink ua0079

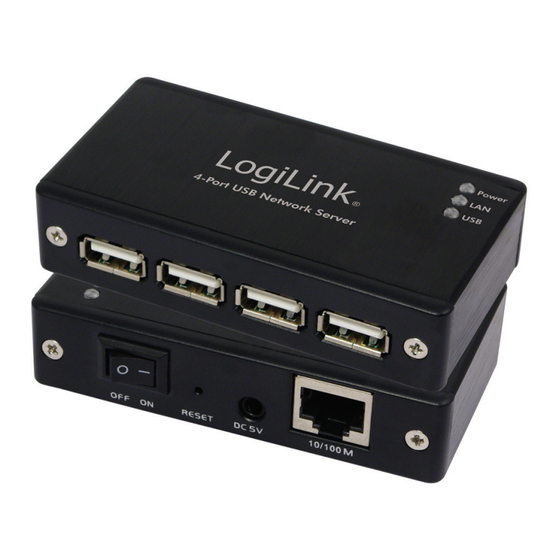

- Seite 1 UA0079 USB2.0 Hub Netzwerk Server 4-Port Bedienungsanleitung...
-
Seite 2: Sicherheitshinweise
Wasch- oder Spülbecken auf. Vermeiden Sie auf alle Fälle direkten Kontakt mit Wasser. Versuchen Sie nicht das Gerät zu öffnen. Herzlichen Glückwunsch zum Kauf des UA0079! Lesen Sie die Anweisungen und Warnhinweise in dieser Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt zum ersten Mal verwenden. - Seite 3 USB Server deutlich weniger Ressourcen für noch mehr Funktionen benötigt. Mit den meisten Lösungen können Sie lediglich normale Drucker betreiben. Mit dem UA0079 haben Sie die Möglichkeit auch Multifunktions-Combo-Geräte wie ein Drucker/Scanner oder Drucker-Fax-All-in-One Gerät anzuschließen.
-
Seite 4: Spezifikationen
• 4 eingebaute USB Ports = 4 Geräte gleichzeitig betreiben • Unterstützt DHCP (automatische Konfiguration der IP-Adresse) • Unterstützt TCP/IP, UPnP, Bonjour 2.2 Packungsinhalt • 1 x UA0079 USB 2.0 Netzwerk Server 4-Port • 1 x Netzadapter • 1 x CD (Treiber/Handbuch) • 1 x Kurzbedienungsanleitung - 3 -... -
Seite 5: Hardware Installation
3.0 Installation 3.1 Hardware Installation 1. Verbinden Sie den UA0079 mit einem Netzwerk Kabel mit einem freien LAN Port Ihres Computers. 2. Verbinden Sie den UA0079 mit beiliegendem Netzteil mit der Stromversorgung und schalten Sie den UA0079 an. 3.2 Software Installation 1. - Seite 6 2. Folgen Sie den Anweisungen des Installationsassistenten um die Installation durchzuführen. 3. Starten Sie Ihren Computer, wie gefordert, nach Abschluss der Installation neu, ansonsten kann es zu Fehlfunktionen der Software kommen. - 5 -...
- Seite 7 4.0 Programmstart 1. Um das USB Server Programm zu starten, klicken Sie auf das USB Server Icon auf ihrem Desktop. 2. Hauptmenü des USB Server Programms. 3. Gestatten Sie in der Windows Firewall dem Programm den Zugriff. - 6 -...
- Seite 8 Nachfolgendes Fenster sehen Sie beim Programmstart. Es besteht aus einem Menü mit Datei, Optionen, Ansicht und Hilfe, einer Baumansicht, einer Suchen Taste, um den aktuellen Status aller Server und USB Geräte im Netz zu erhalten, und einer Taste, die zwischen Web-Seite öffnen und Gerät trennen wechselt, je nach Auswahl auf der Baumansicht.
-
Seite 9: Verwendung Des Programms
5.0 Verwendung des Programms 5.1 Datei (File) Unter diesem Menüpunkt können Sie das Programm schließen. 5.2 Optionen (Options) 5.2.1 Sprache (Language) Unter diesem Menüpunkt können Sie die entsprechende Sprache für das Programm auswählen. Die standardmäßig eingestellte Sprache entspricht der Ihres Betriebssystems. - 8 -... - Seite 10 5.2.2 Servereinstellungen (Setting Server) Unter diesem Menüpunkt können Sie den USB Server konfigurieren. Wählen Sie Servereinstellungen (Setting Server) im Menü oder rechtsklicken Sie den entsprechenden USB Server. Sofern ein Passwort gesetzt wurde, müssen Sie dieses zunächst eingeben. Ansonsten wird sofort folgendes Fenster angezeigt. - 9 -...
- Seite 11 Bei dieser Auswahl wird das Programm automatisch mit dem jeweiligen Betriebssystem gestartet. 5.2.4 Webbasiertes Konfigurationsmenü öffnen Der UA0079 besitzt ein webbasiertes Konfigurationsmenü. Wählen Sie den entsprechenden Server aus und anschließend Open Web Page im Menü oder rechtsklicken Sie den entsprechenden USB Server und wählen Sie hier Open Web Page.
- Seite 12 5.2.5 Geräteeinstellungen (Device Settings) Ein Rechtsklick auf ein entsprechend angeschlossenes Gerät bietet Ihnen folgende Optionen: Verbinden (Connect Device): Zur Verbindung des Gerätes. Diese Option ist nur verfügbar, sofern das Gerät zurzeit nicht in Verwendung ist. Wählen Sie ein in Verwendung befindliches Gerät aus, wechselt der Button von Verbinden (Connect Device) zu Trennen (Disconnect Device).
- Seite 13 Trennen (Disconnect Device): Mit einem Klick auf diese Schaltfläche trennen Sie das Gerät, so das es wieder für andere Anwender nutzbar ist. Der Button ändert dann wieder seine Anzeige von Trennen (Disconnect Device) zu Verbinden (Connect Device). Anfrage zur Trennung (Request Disconnect Device): Sofern sich ein angeschlossenes Gerät in Verwendung befindet, können Sie dem Nutzer mit dieser Option eine Nachricht zukommen lassen, um das Gerät nutzen zu können.
- Seite 14 5.2.6 Geräteeigenschaften (Device Property) Bei der Auswahl Geräteeigenschaften werden Ihnen folgende Informationen angezeigt. Dieses Fenster zeigt Ihnen Informationen über das entsprechend angeschlossene USB Gerät an. Sofern sich das USB Gerät in Verwendung befindet werden Ihnen außerdem der entsprechende Computername und die IP-Adresse des Computers angezeigt.
- Seite 15 5.3 Ansicht (View) Die Baumansicht im Programm besitzt zwei Anzeige Optionen. „Server und Geräte (Servers and Devices)“ und „nur Geräte (Devices only)“. Standardmäßig ist „nur Geräte (Devices only)“ ausgewählt. Sie können die Anzeige unter dem entsprechenden Menüpunkt auswählen. „Server und Geräte (Servers and Devices)“ „nur Geräte (Devices only)“...
- Seite 16 5.4 Suchen (Search) Benötigen Sie den Status aller entsprechenden Server und angeschlossener Geräte verwenden Sie den Suchen (Search) Button. Ein Klick auf den Button löst eine Netzwerkabfrage aus, die Ihnen abschließend den Status aller Server und angeschlossenen USB Geräte anzeigt. - 15 -...
- Seite 17 5.5 Hilfe (Help) Unter „Hilfe – Über“ werden Ihnen entsprechende Informationen zum verwendeten USB Server in einem Fenster angezeigt. - 16 -...
-
Seite 18: Konfiguration Über Das Webbasierte Menü
6.1 Netzwerk (Network) Unter diesem Punkt werden Ihnen die entsprechenden Informationen zum Netzwerkstatus des UA0079 angezeigt. Sie können den UA0079 hier entsprechend passend zu Ihrem Netzwerk konfigurieren. Bei Auswahl DHCP bezieht der USB Server seine IP-Adresse automatisch von einem DHCP Server. - Seite 19 Hinweis: Sofern sich der UA0079 in Verwendung befindet, sollte keine Änderung der Konfiguration vorgenommen werden, da es sonst zu Problemen kommen kann. - 18 -...
- Seite 20 6.2 Reset Mit diesem Button starten Sie den Server neu. Diese Funktion wird nicht unterstützt sofern ein Gerät angeschlossen ist, das sich in Verwendung befindet Standardmäßig ist kein Passwort vorgegeben. Sofern ein Passwort vergeben wurde, wird dieses vor dem Reset abgefragt. - 19 -...
-
Seite 21: Firmware Update
6.3 auf Werkseinstellungen zurücksetzen (Factory Default) Mit dieser Funktion setzen Sie die Konfiguration des UA0079 auf die Werkseinstellungen zurück. ACHTUNG!!! Alle eingegebenen Daten werden gelöscht. Standardmäßig ist kein Passwort vorgegeben. Sofern ein Passwort vergeben wurde, wird dieses vor der Aktion abgefragt. - Seite 22 6.5 Passwort ändern (Pasword Change) Unter diesem Punkt können Sie ein neues Passwort vergeben. Zur Änderung müssen Sie zunächst das alte Passwort eingeben und im Anschluss zweimal das neue Passwort. Bestätigen Sie abschließend die Änderung mit „Übernehmen (Submit)“. Sofern kein altes Passwort vergeben war, entfällt diese Eingabe. - 21 -...
- Seite 23 7.0 Statusanzeige Die Baumansicht des UA0079 zeigt Ihnen den Status aller USB Server und aller angeschlossener, verfügbarer Geräte. Der Status eines USB Servers kann „erreichbar“ oder „nicht erreichbar“ sein. Ein „nicht erreichbarer“ USB Server ist entweder vom Netzwerk getrennt, ausgeschaltet oder hat technische Probleme.
- Seite 24 Dieser Anschluss ist derzeit von einem anderen Benutzer belegt: siehe unten Diese Status Anzeige weist darauf hin, dass der Anschluss durch einen anderen Benutzer belegt ist und derzeit nicht benutzt werden kann. - 23 -...
- Seite 25 Eine Anfrage zum Trennen des belegten Anschlusses senden: siehe unten Durch Doppelklick des Anschlusses und der Auswahl “Anfrage zum Trennen des belegten Anschlusses senden” wird ein Hinweis an den anderen Benutzer gesendet. - 24 -...
-
Seite 26: Assistent Zur Druckereinrichtung
7.1 Assistent zur Druckereinrichtung 1. Verbinden Sie einen entsprechenden USB Drucker mit dem UA079 USB Server. 2. Der USB Server erkennt das Gerät automatisch und listet es als „freies Gerät“ in der Baumansicht auf. Sofern das Gerät nicht automatisch aufgelistet wird, klicken Sie den Suchen (Search) Button. - Seite 27 6. Installieren Sie die entsprechenden Druckertreiber von der angezeigten Liste oder von der passenden CD des Druckers. 7. Nach der Installation des entsprechenden Druckertreibers, klicken Sie auf „Fertig stellen (Finish)“ um die Installation abzuschließen. - 26 -...
- Seite 28 8. Überprüfen Sie dann noch ob der verbundene Drucker ordnungsgemäß unter „Drucker und Faxgeräte“ angezeigt wird. 9. Bei einem Doppelklick auf das verbundene Gerät, werden Ihnen folgende Optionen angezeigt: - Gerät trennen (Disconnect Device) - Geräteeigenschaften (Device Property) - automatische Verbindung bei Druckauftrag (Auto connect this printer when getting print job!) - erstelle Scanner Verknüpfung (Create Scanner Shortcut) - 27 -...
- Seite 29 10. Die “automatische Verbindung bei Druckauftrag (Auto connect this printer when getting print job!)“ verbindet das Gerät automatisch 15 Sekunden nach Start der Anwendung. 11. Anzeige der Geräteeigenschaften. Das CE-Zeichen bestätigt, dass dieses Produkt die Hauptanforderungen der Richtlinie 2004/108/EC und 2006/95/EC des Europäischen Parlaments und des Europarates über Telekommunikations- und Endgeräte bezüglich der Sicherheit und der Gesundheit der Benutzer...
