Inhaltszusammenfassung für Hayes HFX-9

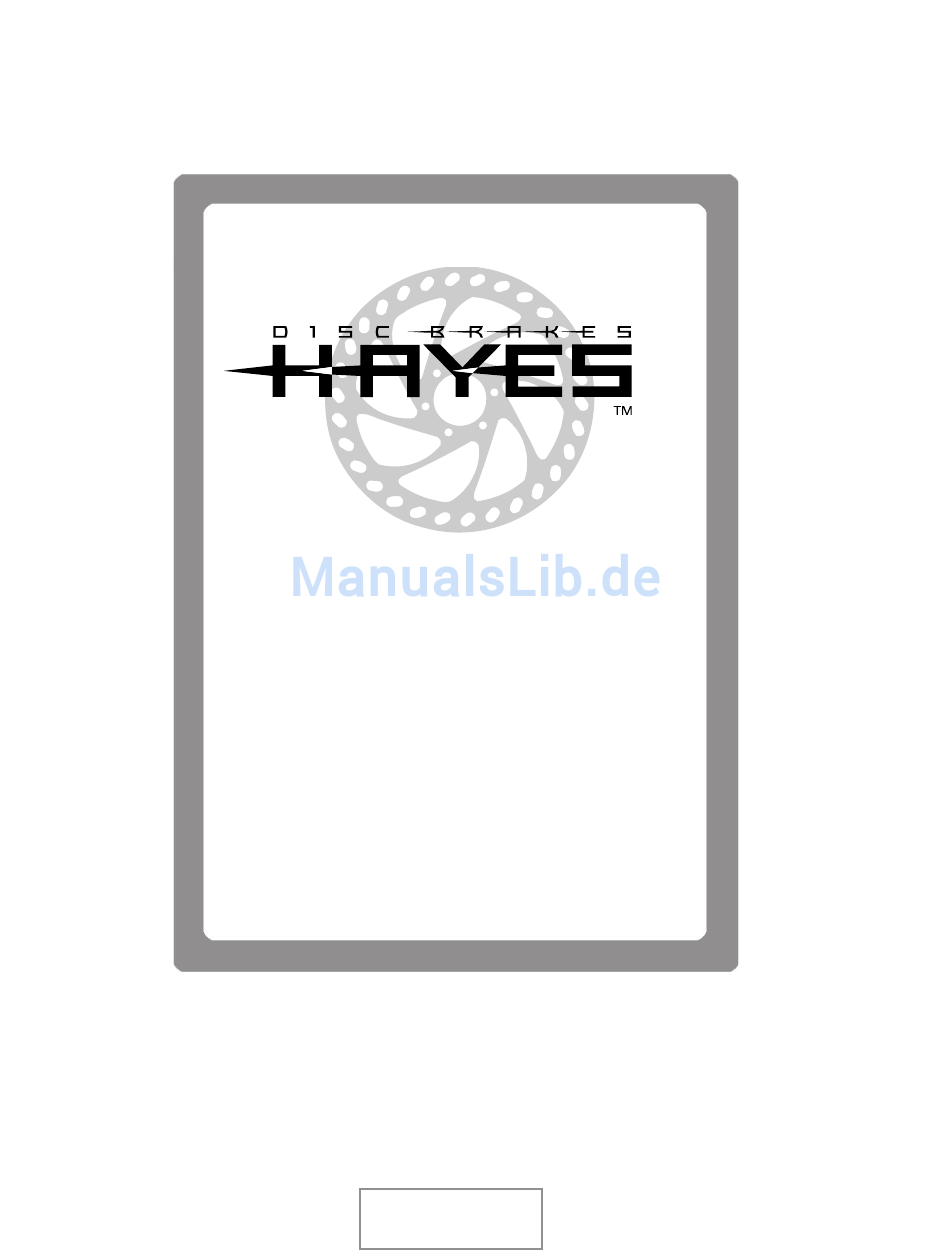

- Seite 1 Hydraulische Scheibenbremse — Installations-, Wartungs- und Servicehandbuch HFX-Mag HFX-9 45-14550DWeb 02/06 copyright 2006 Hayes Bicycle Group, LLC...
-
Seite 2: Einleitung Zu Diesem Handbuch
Empfohlene Flüssigkeiten und Schmiermittel Verwenden Sie nur DOT 3 oder DOT 4 Bremsflüssigkeit. Verwenden Sie keine auf Öl basierenden Schmiermittel, da diese die Gummiteile anschwellen lassen. Hayes empfiehlt die Verwendung von DOT 4 oder DOT 3 Bremsflüssigkeit. Reinigen Sie Scheibe und Bremsbacken nur mit Reinigungsalkohol. -
Seite 3: Installation
Die folgende Beschreibung behandelt die Installation der Hayes Scheibenbremse die als Nachrüstprodukt erworben wurde. Wenn Sie ein neues Fahrrad gekauft haben, wo die Hayes Scheibenbremse bereits installiert wurde, werden Sie im Moment nicht alle der folgenden Schritte verfolgen müssen. Wenn Sie irgenein Teil der Scheibenbremse installieren müssen, überlassen Sie die Installationsarbeit einem qualifizierten Techniker mit den richtigen Werkzeugen. - Seite 4 Schieben Sie dieses kurze Schlauchstück über die Kappe, bis es den Grat der Kappe passiert hat. Schieben Sie das lange Schlauchstück in das Entlüftungsventil des Geberzylinders. Anmerkung: Das durchsichtige, kegelförmige ist für HFX-Mag bestimmt. Das silberfarbene aus Aluminium wird mit dem HFX-9 verwendet. Die schwarze PlastikAnschlussstück soll mit dem EL Camino verwendet werden.
- Seite 5 HFX-9 Entfernen Sie die Entlüftungsschraube (HFX-Mag) bzw. den Flüssigkeitsbehälterstöpsel (HFX-9) des Geberzylinders, und drücken Sie das Ventil mit dem Bremsschlauch in die Öffnung. Das andere Schlauchende sollte in einem Gefäß oder einer Flasche enden, um austretende Flüssigkeit aufzufangen. Achten Sie darauf, dass das Schlauchende auf keinen Fall in Flüssigkeit eingetaucht ist.
-
Seite 6: Instandhaltung / Wartung
Instandhaltung / Wartung Wartungsmaßnahmen Auf Grund von Verschleiß, Verschmutzung oder Beschädigung sollten, oder manchmal müssen, die Bremsbeläge ausgetauscht werden. A. Einbau und Austausch der Bremsbacken Nehmen Sie das Laufrad aus dem Rahmen oder der Gabel. Verwenden Sie die Aufhängung in der Mitte der Rückplatte der Bremsbacken. Ziehen Sie die Aufhängung in Richtung der Bremssattelmitte und dann heraus. - Seite 7 Service Dieser Service-Teil ist gedacht, um Ihnen bei Reparatur und Service der Hayes Scheibenbremse behilflich zu sein. Machen Sie sich mit der Anleitung vertraut. Der Anwender sollte mit gutem mechanischen Verständnis die einzelnen Vorgänge sicher umzusetzen können. Auch sollte er im Besitz des richtigen Werkzeuges und passenden Zubehörs sein.
-
Seite 8: Garantie

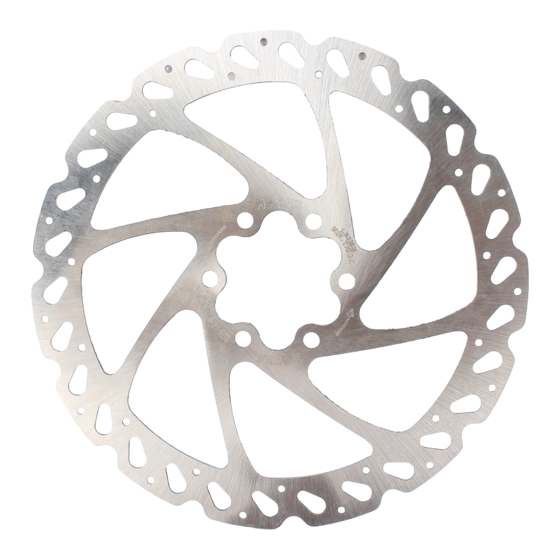

Garantie Für alle Hayes-Scheibenbremsen gilt auf Material- und Verarbeitungsfehler, die nach Prüfung vom Werk als solche anerkannt werden, ab dem Kaufdatum eine zweijährige Garantie. Defekte Teile werden nach Ermessen des Hersteller kostenlos repariert oder ersetzt, sofern sie frachtfrei mit Kaufnachweis an das Werk eingesandt werden. - Seite 9 Bremsscheibe Bremsschlauch 30° Banjo HFX-9 (G-2) Straight 30° Banjo Straight HFX-Mag (G-2)
- Seite 10 Bremssattel...
- Seite 11 Geberzylinder HFX-Mag 33 32 HFX-9...
- Seite 12 Gabel mit Pfosten für Montage 6” / 8” direkte Fassung 7” Gabel mit Pfosten für Montage 98-18639 8 “ Gabel mit Pfosten für Montage BLAU GRÜN GELB 18.4 MM 22.2 MM 31.8 MM 98-15072 BREMSSCHEIBE GABEL SCHRAUBE LOCTITEFARBE FASSUNG ART nichts 6 INCH(160 MM) 22.2 MM...
