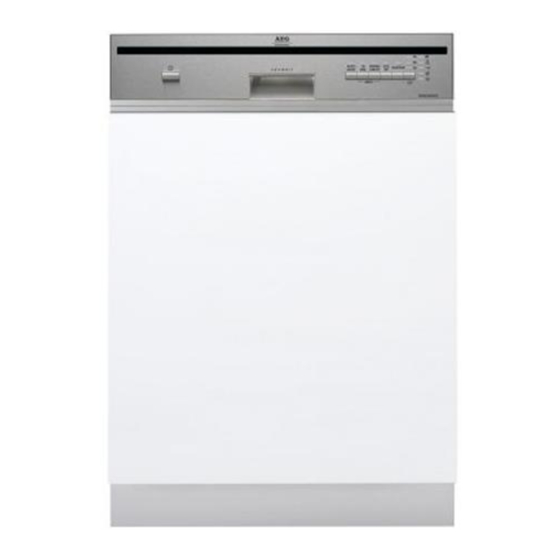

- Seite 1 FAVORIT 44010 I Benutzerinformation Geschirrspüler...
- Seite 2 Verehrter Kunde! Vielen Dank, dass Sie sich für eines unserer Qualitätsprodukte entschieden haben. Dieses Gerät bietet Ihnen eine perfekte Synthese aus funktionellem Design und wegweisender Spitzentechnologie. Überzeugen Sie sich selbst von dem Entwicklungsvorsprung unserer Produkte, die bei Leistungsfähigkeit und Bedienung eine absolute Spitzenposition einnehmen. Besonderer Wert wurde zudem auf so wichtige Aspekte wie Umweltfreundlichkeit und Energieersparnis gelegt, die integraler Bestandteil aller unserer Produkte sind.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Gebrauchsanleitungen Sicherheitshinweise Bestimmungsgemäßer Gebrauch Allgemeine Sicherheitshinweise Kindersicherung Aufstellung Produktbeschreibung Bedienblende Funktionstasten Einstellmodus Erste Benutzung Einstellen des Wasserenthärters Mechanische Einstellung Elektronische Einstellung Verwendung von Geschirrspülsalz Verwendung von Klarspülmittel Einstellung der Klarspüldosierung Täglicher Gebrauch Laden von Besteck und Geschirr Unterkorb Besteckkorb Oberkorb Höhenverstellung des Oberkorbs... - Seite 4 Inhalt Filterreinigung Reinigen der Sprüharme Reinigung der Außenseiten Reinigung des Geräteinneren Längerer Gerätestillstand Frostschutzmaßnahmen Transport des Gerätes Was tun, wenn ... Technische Daten Hinweise für Prüfinstitute Installationsanweisungen Installation Fixieren des Geschirrspülers Ausrichten Wasseranschluss Wasserschlauch mit Sicherheitsventil Anschluss des Ablaufschlauchs Elektrischer Anschluss Umweltschutz Verpackungsmaterial...
-
Seite 5: Gebrauchsanleitungen
Sicherheitshinweise Gebrauchsanleitungen Sicherheitshinweise Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegenden Sicherheitshinweise aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät be- nutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. -
Seite 6: Allgemeine Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise • Spülmittel für Geschirrspüler können Verbrennungen an Augen, Mund und Kehle verursachen. Sie können lebensgefährlich sein! Halten Sie sich immer an die Sicherheitsanweisungen der Spülmittelhersteller. • Das Wasser in Ihrem Geschirrspüler ist kein Trinkwasser. In der Maschine können immer Spülmittelrückstände vorhanden sein. -
Seite 7: Produktbeschreibung
Produktbeschreibung WARNUNG! Halten Sie sich für den elektrischen und den Wasseranschluss strikt an die Anwei- sungen der betreffenden Abschnitte. Produktbeschreibung Oberkorb Einstellung der Wasserhärtestufe Salzbehälter Behälter für Reinigungsmittel Dosiergerät für Klarspülmittel Typenschild Filter Unterer Sprüharm Oberer Sprüharm... -
Seite 8: Bedienblende
Bedienblende Bedienblende Ein-/Aus-Taste Programmwahltasten Taste MULTITAB Zeitvorwahl-Taste Kontrolllampen Funktionstasten Kontrolllampen Spülen Leuchtet, wenn Spül- und Klarspülgänge laufen. Trocknen Leuchtet während der Trockenphase. -
Seite 9: Funktionstasten
Bedienblende Kontrolllampen Programmende Leuchtet nach dem Ende des Spülprogramms auf. Zusätzlich hat sie folgende Anzeigefunktio- nen: • Einstellung des Wasserenthärters, • Ein-/Abschalten der Klarspüldosierung • Alarmauslösung bei einer Gerätestörung. Salzmangel Leuchtet auf, sobald Spezialsalz nachgefüllt werden muss. Sie kann noch einige Stunden nach dem Nach- füllen von Salz leuchten. -
Seite 10: Erste Benutzung
Erste Benutzung Wenn eine Programmkontrolllampe leuchtet, ist das zuletzt ausgeführte Programm noch eingestellt. In diesem Fall muss das Programm gelöscht werden, um zum Einstellmodus zu- rückzukehren. Löschen eines eingestellten oder laufenden Spülprogramms: Drücken Sie gleichzeitig die beiden Programmtasten über dem Wort RESET, bis die Kontroll- lampen aller Programmwahltasten aufleuchten. -
Seite 11: Mechanische Einstellung
Einstellen des Wasserenthärters Wasserhärte Einstellung der Zusatz von Wasserhärtestufe Salz mmol/l Manuell Elektronisch 51 - 70 91 - 125 9,1 - 12,5 Stufe 10 43 - 50 76 - 90 7,6 - 8,9 Stufe 9 37 - 42 65 - 75 6,5 - 7,5 Stufe 8 29 - 36... -
Seite 12: Verwendung Von Geschirrspülsalz
Verwendung von Geschirrspülsalz 2. Drücken Sie gleichzeitig die Tasten B und Cso lange, bis die Kontrolllampen der Tasten A, B und C zu blinken beginnen. 3. Drücken Sie Taste A; die Kontrolllampen der Tasten B und C erlöschen, während die Kontrolllampe der Taste A weiter blinkt. Gleichzeitig beginnt die Kontrolllampe für Programmende zu blinken. -
Seite 13: Verwendung Von Klarspülmittel
Verwendung von Klarspülmittel 3. Füllen Sie den Behälter mithilfe des mitgelieferten Trichters mit Salz. 4. Die Verschlusskappe wieder anbrin- gen und sicherstellen, dass kein Salz auf dem Gewinde oder der Dichtung vorhanden ist. 5. Schrauben Sie die Verschlusskappe nach rechts bis zum Anschlag zu. Ein Klicken zeigt an, dass die Kappe fest verschlossen ist. -
Seite 14: Einstellung Der Klarspüldosierung
Verwendung von Klarspülmittel 1. Drücken Sie auf die Entriegelungstaste (A), um den Behäl- ter zu öffnen. 2. Füllen Sie das Klarspülmittel in den Behälter. Der maximale Füllstand wird durch die Markierung "max" ange- zeigt. Das Dosiergerät fasst ca. 110 ml Klar- spülmittel;... -
Seite 15: Täglicher Gebrauch
Täglicher Gebrauch Erhöhen Sie die Dosierung, wenn auf dem Ge- schirr nach dem Spülen Wassertropfen oder Kalkflecken zurückbleiben. Verringern Sie die Dosierung, wenn weißliche Streifen auf dem Geschirr oder ein bläulicher Überzug auf Gläsern und Messerklingen zu sehen sind. Täglicher Gebrauch •... - Seite 16 Laden von Besteck und Geschirr • Beachten Sie beim Laden des Geschirrs und Bestecks folgendes: – Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern. – Hohlgefäße mit der Öffnung nach unten einlegen, so dass sich in den Behäl- tern kein Wasser ansammeln kann.
-
Seite 17: Unterkorb
Laden von Besteck und Geschirr Unterkorb Größeres und stark verschmutztes Geschirr im Unterkorb einordnen. Zum leichteren Einstellen großer Teller kön- nen die beiden Tellereinsätze auf der rechten Seite des Unterkorbs nach unten geklappt werden. Besteckkorb WARNUNG! Messer mit langer Klinge in aufrechter Stellung stellen eine potentielle Gefahr dar. Langes und/oder scharfes Besteck wie Tranchiermesser müssen waagerecht in den Oberkorb gelegt werden. -
Seite 18: Oberkorb
Laden von Besteck und Geschirr 1. Stecken Sie das Besteckgitter auf den Besteckkorb. 2. Gabeln und Löffel mit dem Griff nach unten in den Besteckkorb stellen. Für größere Gegenstände wie Schneebesen eine Hälfte des Besteck- gittters entfernen. Oberkorb Laden Sie kleineres, empfindliches Geschirr und lange, scharfe Besteckteile in den Ober- korb. -
Seite 19: Höhenverstellung Des Oberkorbs
Laden von Besteck und Geschirr • Für größeres Geschirr können die Tasse- nablagen nach oben umgeklappt wer- den. • Stellen oder hängen Sie Kelchgläser in die Schlitze der Tassenablagen. Höhenverstellung des Oberkorbs Maximale Geschirrhöhe im: Oberkorb Unterkorb Mit angehobenem Oberkorb 22 cm 30 cm Mit abgesenktem Oberkorb... -
Seite 20: Gebrauch Von Spülmittel
Gebrauch von Spülmittel Gebrauch von Spülmittel Verwenden Sie ausschließlich Reinigungsmittel für Geschirrspülmaschinen. Befolgen Sie die Herstellerangaben für Dosierung und Aufbewahrung auf den Packungen. Die Verwendung der richtigen Dosierung der Reinigungsmittel trägt zum Schutz der Umwelt bei. Füllen Sie Reinigungsmittel ein 1. -
Seite 21: Funktion "Multi-Tab
4. Legen Sie Reinigertabletten in das Fach (1) 5. Schließen Sie den Deckel und drücken Sie denselben an, bis er einrastet. Reinigertabletten Reinigertabletten der verschiedenen Her- steller lösen sich mit unterschiedlicher Schnelligkeit auf. Einige Reinigertabletten erreichen aus diesem Grund nicht ihre volle Waschkraft bei kurzen Spülprogram- men. -
Seite 22: Ein-/Abschalten Der Funktion "Multi-Tab
Ein-/Abschalten der Funktion "Multi-tab" Drücken Sie die Taste "MULTITAB": Die entsprechende Kontrolllampe leuchtet. Dies zeigt an, dass die Funktion aktiv ist. Drücken Sie zum Ausschalten der Funktion erneut die Taste "MULTITAB": die Kontrolllampe erlischt. Sollte das Geschirr nicht trocken genug sein, empfehlen wir Folgendes: 1. -
Seite 23: Wählen Und Starten Sie Ein Spülprogramm
Programm Grad der Art der Be- Programmbeschreibung Verbrauchswerte Ver- ladung schmut- zung Normal Geschirr, AUTOMATIC und stark Besteck, ver- Töpfe und schmutzt Pfannen Leicht ver- Geschirr 30 MIN schmutzt und Be- steck INTENSIV Stark ver- Geschirr, CARE 70 schmutzt Besteck, Töpfe und Pfannen Normal... - Seite 24 Wählen und starten Sie ein Spülprogramm 2. Vergewissern Sie sich, dass der Wasserhahn geöffnet ist. 3. Drücken Sie die EIN-/AUS-Taste: Alle Lampen der Programmwahltasten leuch- ten auf (Einstellmodus). 4. Drücken Sie die Taste des gewünschten Programms (siehe die Tabelle "Spülprogramme"). Die Kontrollleuchte des gewählten Programms leuchtet auf.
-
Seite 25: Entladen Des Geschirrspülers
Entladen des Geschirrspülers • Drücken Sie die Ein-/Aus-Taste. Alle Anzeigelämpchen erlöschen. Drücken Sie die EIN-/AUS-Taste erneut; das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde. Ende des Spülprogramms • Der Geschirrspüler stoppt automatisch. • Die Kontrolllampe für das Programmende leuchtet. •... - Seite 26 Reinigung und Pflege 2. Die Filtersystem des Geschirrspülers umfasst einen Grobfilter (A), einen Mikrofilter (B) und ein Filtersieb. Ent- riegeln Sie das Filtersystem mit dem Griff des Mikrofilters und ziehen Sie das Filtersystem heraus. 3. Drehen Sie den Griff um 1/4 Umdre- hung nach links und ziehen Sie das Filtersystem heraus.
-
Seite 27: Reinigen Der Sprüharme
Reinigung und Pflege Reinigen der Sprüharme Versuchen Sie NIE, die Sprüharme auszubauen. Eventuell durch Schmutz verstopfte Löcher der Sprüharme mit einem Partystick reinigen. Reinigung der Außenseiten Reinigen Sie die Außenseiten und die Bedienblende des Gerätes mit einem weichen feuchten Tuch. Benutzen Sie bei Bedarf nur neutrale Reinigungsmittel. Benutzen Sie keine Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton, Trich- loräthylen usw.). -
Seite 28: Transport Des Gerätes
Was tun, wenn ... Transport des Gerätes Halten Sie sich bei einem Transport des Gerätes (Umzug usw.) an folgende Anwei- sungen: 1. Netzstecker ziehen. 2. Den Wasserhahn schließen. 3. Den Wasserzulauf- und den Ablaufschlauch abnehmen. 4. Ziehen Sie das Gerät zusammen mit den Schläuchen heraus. Lassen Sie das Gerät beim Transport nicht umkippen. - Seite 29 Was tun, wenn ... Fehlercode und Störung Mögliche Ursachen und Abhilfe • Kontrolllampe des laufenden Programms • Schließen Sie den Wasserhahn und wenden blinkt ständig, Sie sich an den lokalen Kundendienst. • Die Kontrolllampe Programmende blinkt 3 Mal, Aquasafe-Einrichtung ist ausgelöst. Das Programm startet nicht.
-
Seite 30: Technische Daten
Technische Daten Das Spülergebnis ist nicht zufriedenstellend Das Geschirr ist nicht sauber • Wahl eines falschen Spülprogramms. • Geschirr falsch geladen, so dass das Spülwas- ser nicht alle Teile des Geschirrs erreicht hat. Die Körbe dürfen nicht überladen werden. • Falsche Beladung behindert die Drehung der Sprüharme. -
Seite 31: Hinweise Für Prüfinstitute
Hinweise für Prüfinstitute Höchst. Gewicht Hinweise für Prüfinstitute Die Prüfung muss nach EN 60704 bei voller Beladung mit dem Testprogramm (siehe Tabelle "Spülprogramme") durchgeführt werden. Die Prüfung muss nach EN 50242 mit vollem Salz- und Klarspülmittelbehälter und mit dem Testprogramm (siehe "Spülprogramme") durchgeführt werden. Volle Beladung: 12 Maßgedecke Reinigungsmitteldosierung: 5 g + 25 g (Typ B) - Seite 32 Hinweise für Prüfinstitute Unterkorb mit Besteckkorb Besteckkorb 1) Eventuell auf der linken Seite vorhandene Tassenablagen entfernen.
-
Seite 33: Installationsanweisungen
Installation Installationsanweisungen Installation WARNUNG! Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dür- fen nur von qualifizierten Elektrikern und Installateuren ausgeführt werden. Entfernen Sie vor dem Aufstellen der Maschine das gesamte Verpackungsmaterial. Das Gerät möglichst in der Nähe eines Wasserhahns und eines Wasserablaufs auf- stellen. -
Seite 34: Wasseranschluss
anstoßen. Die Geräteausrichtung ggf. durch Anziehen oder Lockern der Stellfüße nachstellen. Wasseranschluss Das Gerät möglichst an eine Kaltwasserleitung anschließen. Bei einem Anschluss an eine Warmwasserzufuhr darf die zulässige Wassertemperatur nicht 60°C über- schreiten. Warmwasserversorgung ist bei sehr schmutzigem Geschirr nicht immer wirksam, da dabei das Spülprogramm stark gekürzt wird. -
Seite 35: Anschluss Des Ablaufschlauchs
schlauch zu lecken beginnt, unterbricht das Sicherheitsventil die Wasserversor- gung. Berücksichtigen Sie bei der Verlegung des Wasserschlauchs: • Das Elektrokabel des Sicherheitsventils befindet sich in dem doppelwandigen Wasserschlauch. Den Wasserschlauch oder das Sicherheitsventil nicht in Wasser tauchen. • Ziehen Sie sofort den Netzstecker, wenn der Wasserschlauch oder das Sicher- heitsventil beschädigt ist. - Seite 36 Der Abwasseranschluss muss sich in einer Höhe von maximal 60 cm vom Boden des Ge- schirrspülers befinden. Der Ablaufschlauch kann nach rechts oder links verlegt werden. Stellen Sie sicher, dass der Ablaufschlauch nicht geknickt oder gequetscht wird, da das den Wasserablauf behindern kann. Der Spülbeckenstöpsel darf während des Ab- pumpens des Gerätes nicht eingesetzt sein, da dadurch das Wasser wieder in die Maschine...
-
Seite 37: Elektrischer Anschluss
Elektrischer Anschluss Elektrischer Anschluss WARNUNG! Die Sicherheitsbestimmungen schreiben die Erdung des Gerätes verbindlich vor. Kontrollieren Sie vor der ersten Benutzung des Gerätes, dass die Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Anschlusswerten überein- stimmen. Die Nennwerte der Sicherung sind ebenfalls aus dem Typenschild ersichtlich. Benutzen Sie für den Netzstecker immer eine berührungssichere Steckdose. - Seite 38 sorgen Sie das Verpackungsmaterial in den dafür vorgesehenen Behältern der städtischen Müllabfuhr. WARNUNG! Vor der Entsorgung von Altgeräten: • Netzstecker ziehen. • Das Netzkabel abtrennen und entsorgen. • Das Türschloss entfernen. Damit verhindern Sie, dass spielende Kinder sich ein- schließen und gefährden können.
- Seite 40 www.aeg-electrolux.de...
