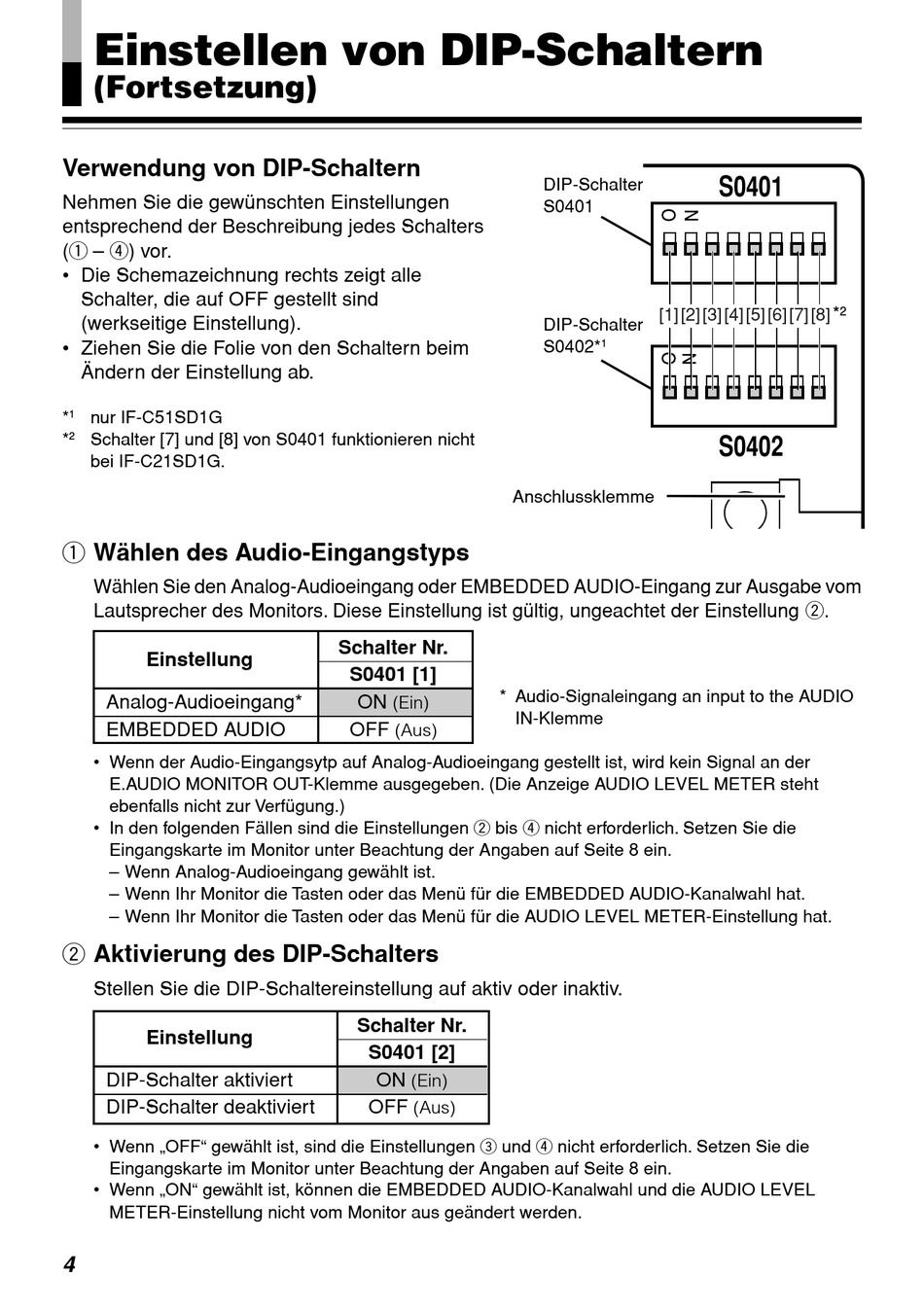

Einstellen von DIP-Schaltern
(Fortsetzung)
Verwendung von DIP-Schaltern
Nehmen Sie die gewünschten Einstellungen
entsprechend der Beschreibung jedes Schalters
(1 – 4) vor.
• Die Schemazeichnung rechts zeigt alle
Schalter, die auf OFF gestellt sind
(werkseitige Einstellung).
• Ziehen Sie die Folie von den Schaltern beim
Ändern der Einstellung ab.
1
*
nur IF-C51SD1G
2
*
Schalter [7] und [8] von S0401 funktionieren nicht
bei IF-C21SD1G.
1 Wählen des Audio-Eingangstyps
Wählen Sie den Analog-Audioeingang oder EMBEDDED AUDIO-Eingang zur Ausgabe vom
Lautsprecher des Monitors. Diese Einstellung ist gültig, ungeachtet der Einstellung 2.
Einstellung
Analog-Audioeingang*
EMBEDDED AUDIO
• Wenn der Audio-Eingangsytp auf Analog-Audioeingang gestellt ist, wird kein Signal an der
E.AUDIO MONITOR OUT-Klemme ausgegeben. (Die Anzeige AUDIO LEVEL METER steht
ebenfalls nicht zur Verfügung.)
• In den folgenden Fällen sind die Einstellungen 2 bis 4 nicht erforderlich. Setzen Sie die
Eingangskarte im Monitor unter Beachtung der Angaben auf Seite 8 ein.
– Wenn Analog-Audioeingang gewählt ist.
– Wenn Ihr Monitor die Tasten oder das Menü für die EMBEDDED AUDIO-Kanalwahl hat.
– Wenn Ihr Monitor die Tasten oder das Menü für die AUDIO LEVEL METER-Einstellung hat.
2 Aktivierung des DIP-Schalters
Stellen Sie die DIP-Schaltereinstellung auf aktiv oder inaktiv.
Einstellung
DIP-Schalter aktiviert
DIP-Schalter deaktiviert
• Wenn „OFF" gewählt ist, sind die Einstellungen 3 und 4 nicht erforderlich. Setzen Sie die
Eingangskarte im Monitor unter Beachtung der Angaben auf Seite 8 ein.
• Wenn „ON" gewählt ist, können die EMBEDDED AUDIO-Kanalwahl und die AUDIO LEVEL
METER-Einstellung nicht vom Monitor aus geändert werden.
4
Anschlussklemme
Schalter Nr.
S0401 [1]
* Audio-Signaleingang an input to the AUDIO
ON
(Ein)
OFF
(Aus)
Schalter Nr.
S0401 [2]
ON
(Ein)
OFF
(Aus)
DIP-Schalter
S0401
[1] [2] [3] [4] [5] [6] [7] [8]
DIP-Schalter
S0402*
1
IN-Klemme
S0401
S0402
