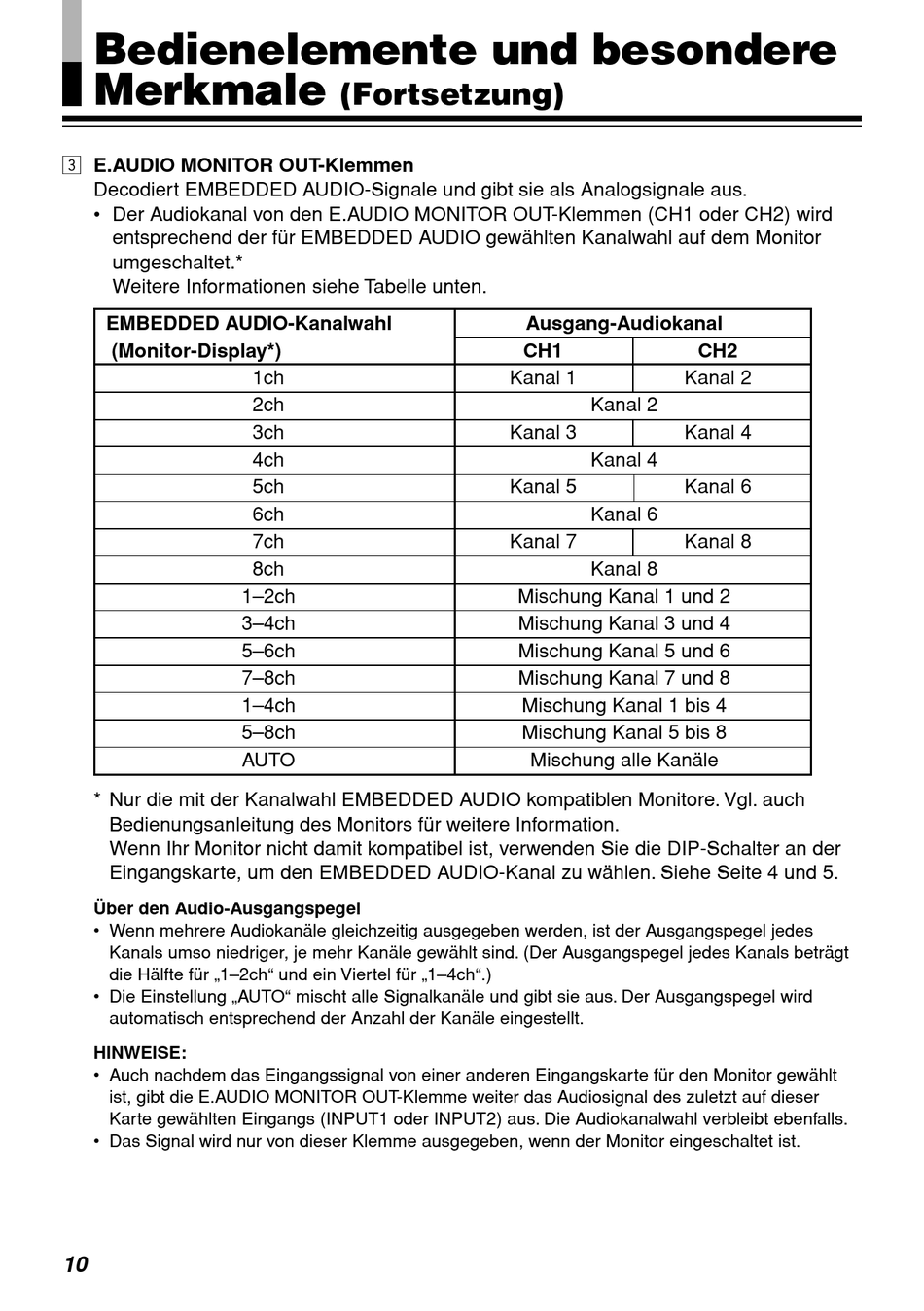

Bedienelemente und besondere
Merkmale
3 E.AUDIO MONITOR OUT-Klemmen
Decodiert EMBEDDED AUDIO-Signale und gibt sie als Analogsignale aus.
• Der Audiokanal von den E.AUDIO MONITOR OUT-Klemmen (CH1 oder CH2) wird
entsprechend der für EMBEDDED AUDIO gewählten Kanalwahl auf dem Monitor
umgeschaltet.*
Weitere Informationen siehe Tabelle unten.
EMBEDDED AUDIO-Kanalwahl
(Monitor-Display*)
* Nur die mit der Kanalwahl EMBEDDED AUDIO kompatiblen Monitore. Vgl. auch
Bedienungsanleitung des Monitors für weitere Information.
Wenn Ihr Monitor nicht damit kompatibel ist, verwenden Sie die DIP-Schalter an der
Eingangskarte, um den EMBEDDED AUDIO-Kanal zu wählen. Siehe Seite 4 und 5.
Über den Audio-Ausgangspegel
• Wenn mehrere Audiokanäle gleichzeitig ausgegeben werden, ist der Ausgangspegel jedes
Kanals umso niedriger, je mehr Kanäle gewählt sind. (Der Ausgangspegel jedes Kanals beträgt
die Hälfte für „1–2ch" und ein Viertel für „1–4ch".)
• Die Einstellung „AUTO" mischt alle Signalkanäle und gibt sie aus. Der Ausgangspegel wird
automatisch entsprechend der Anzahl der Kanäle eingestellt.
HINWEISE:
• Auch nachdem das Eingangssignal von einer anderen Eingangskarte für den Monitor gewählt
ist, gibt die E.AUDIO MONITOR OUT-Klemme weiter das Audiosignal des zuletzt auf dieser
Karte gewählten Eingangs (INPUT1 oder INPUT2) aus. Die Audiokanalwahl verbleibt ebenfalls.
• Das Signal wird nur von dieser Klemme ausgegeben, wenn der Monitor eingeschaltet ist.
10
(Fortsetzung)
1ch
2ch
3ch
4ch
5ch
6ch
7ch
8ch
1–2ch
3–4ch
5–6ch
7–8ch
1–4ch
5–8ch
AUTO
Ausgang-Audiokanal
CH1
Kanal 1
Kanal 2
Kanal 3
Kanal 4
Kanal 5
Kanal 6
Kanal 7
Kanal 8
Mischung Kanal 1 und 2
Mischung Kanal 3 und 4
Mischung Kanal 5 und 6
Mischung Kanal 7 und 8
Mischung Kanal 1 bis 4
Mischung Kanal 5 bis 8
Mischung alle Kanäle
CH2
Kanal 2
Kanal 4
Kanal 6
Kanal 8
