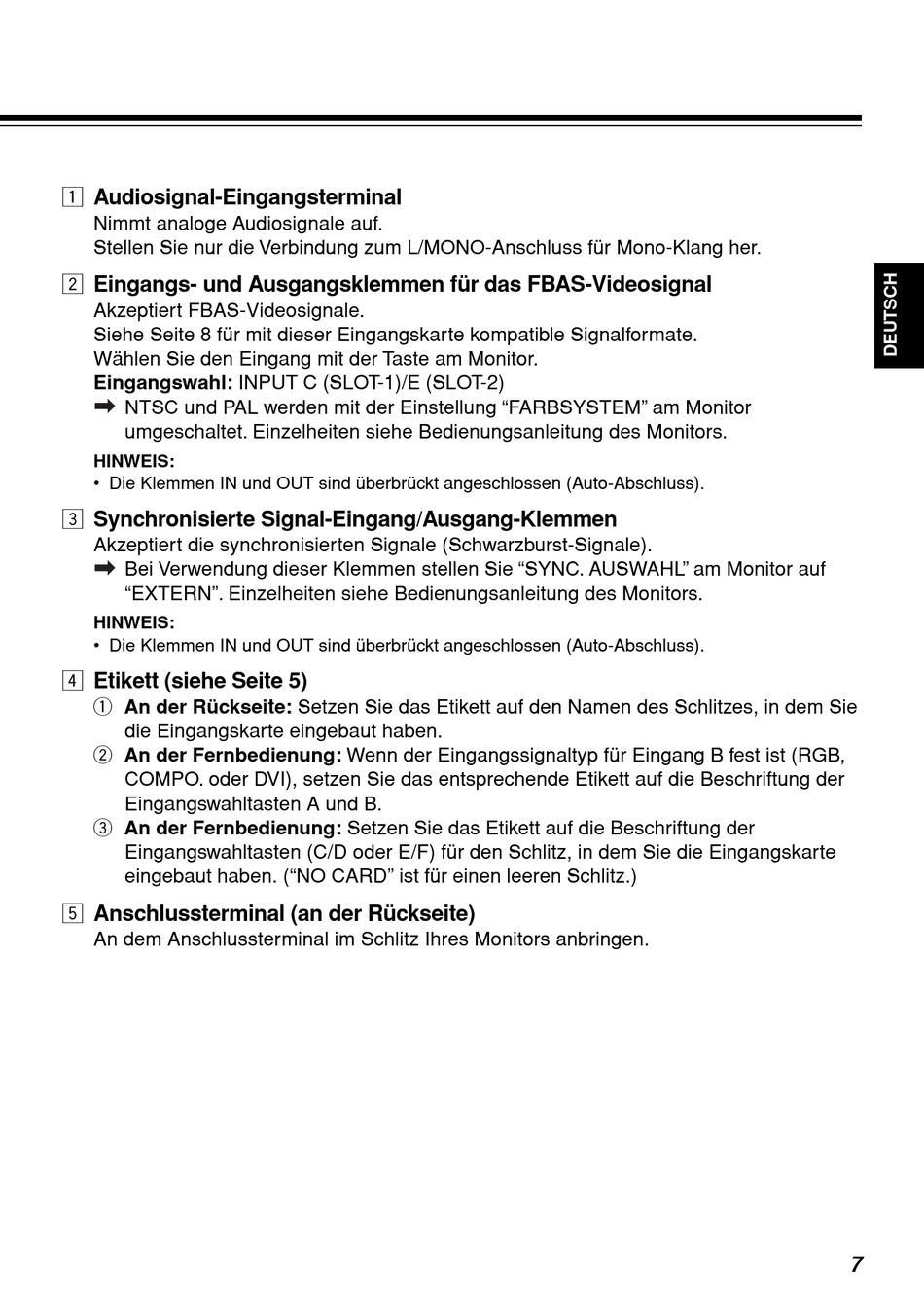

1 Audiosignal-Eingangsterminal
Nimmt analoge Audiosignale auf.
Stellen Sie nur die Verbindung zum L/MONO-Anschluss für Mono-Klang her.
2 Eingangs- und Ausgangsklemmen für das FBAS-Videosignal
Akzeptiert FBAS-Videosignale.
Siehe Seite 8 für mit dieser Eingangskarte kompatible Signalformate.
Wählen Sie den Eingang mit der Taste am Monitor.
Eingangswahl: INPUT C (SLOT-1)/E (SLOT-2)
NTSC und PAL werden mit der Einstellung "FARBSYSTEM" am Monitor
umgeschaltet. Einzelheiten siehe Bedienungsanleitung des Monitors.
HINWEIS:
• Die Klemmen IN und OUT sind überbrückt angeschlossen (Auto-Abschluss).
3 Synchronisierte Signal-Eingang/Ausgang-Klemmen
Akzeptiert die synchronisierten Signale (Schwarzburst-Signale).
Bei Verwendung dieser Klemmen stellen Sie "SYNC. AUSWAHL" am Monitor auf
"EXTERN". Einzelheiten siehe Bedienungsanleitung des Monitors.
HINWEIS:
• Die Klemmen IN und OUT sind überbrückt angeschlossen (Auto-Abschluss).
4 Etikett (siehe Seite 5)
1 An der Rückseite: Setzen Sie das Etikett auf den Namen des Schlitzes, in dem Sie
die Eingangskarte eingebaut haben.
2 An der Fernbedienung: Wenn der Eingangssignaltyp für Eingang B fest ist (RGB,
COMPO. oder DVI), setzen Sie das entsprechende Etikett auf die Beschriftung der
Eingangswahltasten A und B.
3 An der Fernbedienung: Setzen Sie das Etikett auf die Beschriftung der
Eingangswahltasten (C/D oder E/F) für den Schlitz, in dem Sie die Eingangskarte
eingebaut haben. ("NO CARD" ist für einen leeren Schlitz.)
5 Anschlussterminal (an der Rückseite)
An dem Anschlussterminal im Schlitz Ihres Monitors anbringen.
7
