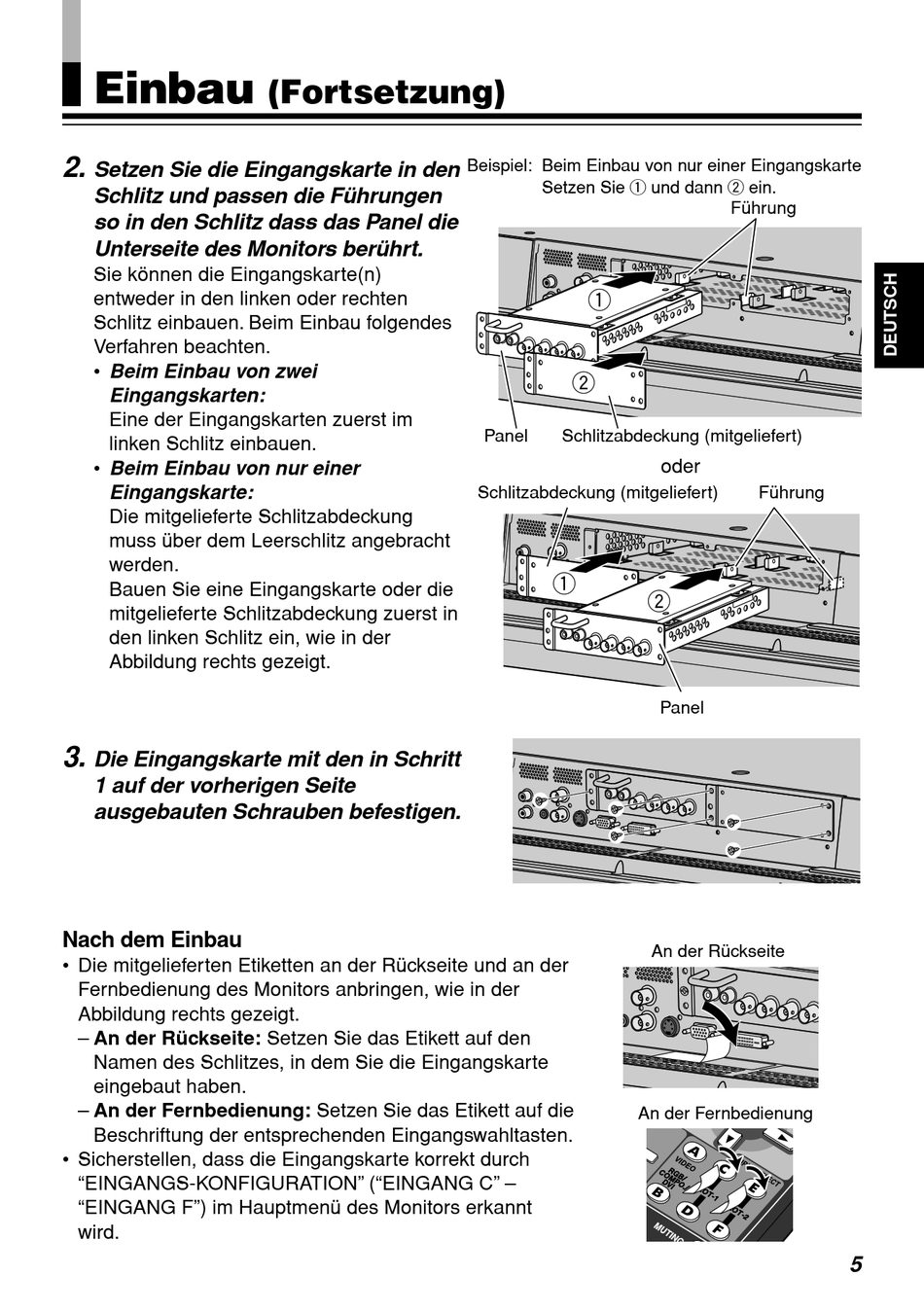

JVC IF-CF01PNG Bedienungsanleitung Seite 6

Einbau
2.
Setzen Sie die Eingangskarte in den
Schlitz und passen die Führungen
so in den Schlitz dass das Panel die
Unterseite des Monitors berührt.
Sie können die Eingangskarte(n)
entweder in den linken oder rechten
Schlitz einbauen. Beim Einbau folgendes
Verfahren beachten.
• Beim Einbau von zwei
Eingangskarten:
Eine der Eingangskarten zuerst im
linken Schlitz einbauen.
• Beim Einbau von nur einer
Eingangskarte:
Die mitgelieferte Schlitzabdeckung
muss über dem Leerschlitz angebracht
werden.
Bauen Sie eine Eingangskarte oder die
mitgelieferte Schlitzabdeckung zuerst in
den linken Schlitz ein, wie in der
Abbildung rechts gezeigt.
3.
Die Eingangskarte mit den in Schritt
1 auf der vorherigen Seite
ausgebauten Schrauben befestigen.
Nach dem Einbau
• Die mitgelieferten Etiketten an der Rückseite und an der
Fernbedienung des Monitors anbringen, wie in der
Abbildung rechts gezeigt.
– An der Rückseite: Setzen Sie das Etikett auf den
Namen des Schlitzes, in dem Sie die Eingangskarte
eingebaut haben.
– An der Fernbedienung: Setzen Sie das Etikett auf die
Beschriftung der entsprechenden Eingangswahltasten.
• Sicherstellen, dass die Eingangskarte korrekt durch
"EINGANGS-KONFIGURATION" ("EINGANG C" –
"EINGANG F") im Hauptmenü des Monitors erkannt
wird.
(Fortsetzung)
Beispiel: Beim Einbau von nur einer Eingangskarte
Setzen Sie 1 und dann 2 ein.
Panel Schlitzabdeckung (mitgeliefert)
Schlitzabdeckung (mitgeliefert)
An der Fernbedienung
Führung
oder
Führung
Panel
An der Rückseite
