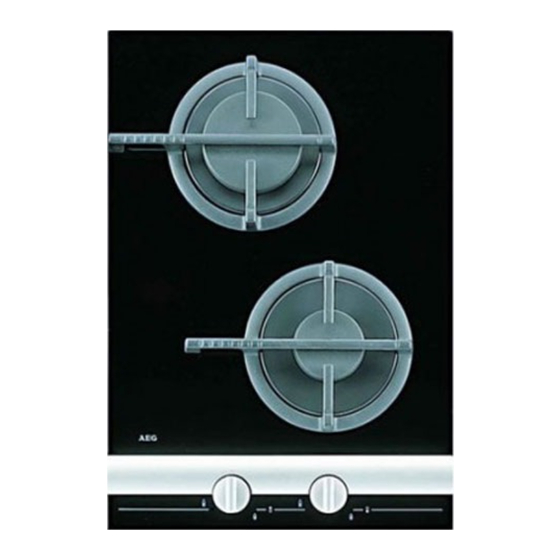

- Seite 1 FM4300G-AN Gas-Kochfeld Benutzerinformation...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch und bewah- ren Sie sie zum späteren Nachschlagen auf. Geben Sie diese Gebrauchsanweisung an eventuelle Nachbesitzer des Gerätes weiter. Folgende Symbole werden im Text verwendet: Sicherheitshinweise Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen. Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Gebrauchsanweisung ........Sicherheitshinweise . -
Seite 4: Gebrauchsanweisung
Gebrauchsanweisung 1 Sicherheitshinweise Beachten Sie bitte diese Hinweise, da sonst bei auftretenden Schäden der Garantieanspruch entfällt. Bestimmungsgemäße Verwendung • Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden. • Das Gerät darf nicht als Arbeits- oder Abstellfläche verwendet wer- den. -
Seite 5: Sicherheit Für Kinder
Sicherheit für Kinder • Kleinkinder grundsätzlich vom Gerät fernhalten. • Größere Kinder nur unter Anleitung und Aufsicht am Gerät arbeiten lassen. Sicherheit während der Benutzung Warnung bei Gasgeruch: • Keine Elektroschalter betätigen. • Kein Streichholz oder Feuerzeug anzünden, nicht rauchen. •... -
Seite 6: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch • Topfhalter, Brennerdeckel und Brennerkrone abnehmen. • Eventuell vorhandene Aufkleber von der Glaskeramik abziehen • Einige Tropfen Glaskeramikreiniger auf die Glaskeramik geben und mit einem Tuch oder Haushaltspapier verreiben. • Glaskeramik trocken wischen. • Topfhalter, Brennerkrone und Brennerdeckel mit warmem Wasser und Handspülmittel reinigen. -
Seite 7: Gerätebeschreibung
Gerätebeschreibung Gaseinbaukochmulde Klasse 3 Ausstattung Kochfeld Starkbrenner Normalbrenner Frontline-Leiste Kochstellenschalter Brennerleistungen bezogen auf H Brenner / Gasart Erdgas Stadtgas Flüssiggas Starkbrenner 3,0 kW 2,8 kW 2,8 kW Normalbrenner 1,9 kW 2,0 kW 1,9 kW Gesamtleistung 4,9 kW 4,8 kW 4,7 kW/342g/h Einstellungen Kochstellenschalter Symbol Beschreibung... -
Seite 8: Kochstellen-Brenner
Kochstellen-Brenner Topfträger Brennerdeckel Brennerkrone Thermofühler Vollbranddüse Zündkerze Brennerkörper Das Gerät ist mit vollgesicherten Kochstellen-Brennern ausgestattet. Verlöschen die Flammen, gleich aus welcher Ursache, wird die Gaszu- fuhr automatisch geschlossen. -
Seite 9: Bedienung Des Geräts
Bedienung des Geräts ACHTUNG! Achten Sie vor jedem Einschalten darauf, dass Brennerkrone und Brennerdeckel gerade auf dem Brennerkörper aufliegen. Wenn Brennerkrone und Brennerde- ckel schief aufliegen, brennt die Gasflamme nicht gleichmäßig und es kann zu Schäden am Brennerde- ckel kommen. ACHTUNG! Die Austrittsöffnungen für die Gasflammen an der Brennerkrone dür- fen nicht durch übergekochte Speisen oder durch Reinigungsmittel ver-... -
Seite 10: Gerät Ein- Und Ausschalten
Gerät ein- und ausschalten 1. Den Kochstellen-Schalter nach links auf maximale Leistung drehen. 2. Kochstellen-Schalter fest eindrü- cken, bis sich das Gas entzündet hat. Nach erfolgter Zündung Kochstel- len-Schalter ca. 5 Sekunden einge- drückt festhalten. Sollte die Flamme erlöschen, den Zündvorgang wie- derholen. -
Seite 11: Tipps Zum Kochen Und Braten
Tipps zum Kochen und Braten Kochgeschirr Verwenden Sie Kochgeschirr mit ebenem Boden. Das Kochgeschirr muss fest auf dem Topfträger stehen Energiesparen Töpfe, wenn möglich, immer mit dem Deckel verschließen. Die Flammen dürfen nicht über den Boden des Kochgeschirrs hinaus brennen. Wir empfehlen, folgende Größen: Kochstelle Mindestdurchmesser des Kochgeschirrs... -
Seite 12: Reinigung Und Pflege
Reinigung und Pflege Warnung: Während der Reinigung müssen die Brenner ausgeschaltet sein. Achten Sie darauf, dass die Kochmulde soweit abgekühlt ist, dass Sie alle Teile ohne Gefahr berühren können. Achtung! Scharfe und scheuernde Reinigungsmittel beschädigen das Gerät. Mit Wasser und Spülmittel reinigen. Achtung! Rückstände von Reinigungsmitteln beschädigen das Gerät. - Seite 13 Abnehmbare Frontline-Leiste Die Frontline-Leiste aus Aluminium hat eine Magnetbefestigung. Sie läßt sich einfach von Hand abheben und mit einem Spülmittel reinigen. Bitte keine Scheuermittel oder kratzenden Schwämme verwenden. Die Leiste nicht in der Spülmaschine reinigen.
-
Seite 14: Was Tun, Wenn
Was tun, wenn … Problem Mögliche Ursache Abhilfe Kochstellen-Brenner zün- Der Schalter wurde nicht Schalter fest bis zum An- den nicht. fest genug eingedrückt. schlag eindrücken. Die Zündkerze ist feucht Zündkerze trocknen oder oder verschmutzt. säubern, ggf. mit Gasan- zünder oder Streichholz zünden. -
Seite 15: Entsorgung
Entsorgung Verpackungsmaterial Die Verpackungsmaterialien sind umweltverträglich und wiederver- wertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kenn- zeichnung bei den kommunalen Entsorgungsstellen in den dafür vorge- sehenen Sammelbehältern. Altgerät Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behan- deln ist, sondern an einem Sammelpunkt für das Recycling von elektri- schen und elektronischen Geräten abgegeben werden muss. -
Seite 16: Montageanweisung
Montageanweisung Sicherheitshinweise Einbau Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheitsbestimmungen, sach- und ord- nungsgemäßes Recycling etc.). Die Montage darf nur von einer Fachkraft ausgeführt werden. Die Mindestabstände zu anderen Geräten und Möbeln sind einzuhalten. Der Berührungsschutz muss durch den Einbau gewährleistet sein, zum Beispiel Schubladen dürfen nur mit Schutzboden direkt unter dem Ge- rät montiert sein. -
Seite 17: Gasanschluss
• Die momentanen Einstellungen für Gasart und -druck sind auf einem Aufkleber in der Nähe des Anschlussrohrs angegeben. • Dieses Gerät wird nicht an eine Abgasabführung angeschlossen. Es muss nach den geltenden Installationsbedingungen angeschlossen werden. Besonders zu beachten sind geeignete Belüftungsmaßnah- men. -
Seite 18: Montage
Montage... -
Seite 21: Montage Mehrerer Frontline-Mulden
Montage mehrerer Frontline-Mulden zusätzliche Teile: Verbindungstraverse(n), hitzebeständiges Silikon, Gummiklotz, Schabklinge Nur hitzebeständiges Spezial-Silikon verwenden. Ausschnitt Abstand zur Wand: mindestens 50 mm Tiefe: 490 mm Breite: Die Breiten aller einzubauenden Geräte werden addiert, abzüg- lich 20 mm (siehe auch „Übersicht über alle Gerätebreiten“) Beispiel: Montage mehrerer Geräte 1. - Seite 22 5. Das erste Gerät in den Ausschnitt setzen. Verbindungstraverse in den Ausschnitt legen und Traverse halb unter das Gerät schieben. 6. Silikon auf die Geräte-Ecken geben, die aneinanderstoßen werden. Sili- kon auf das Traversenende geben. 7. Spannlaschen/Schraubkrallen von unten an der Arbeitsplatte und an der Verbindungstraverse lose einschrauben.
- Seite 23 8. Frontline-Leisten auf die Geräte setzen. Den korrekten Sitz der Frontline-Leisten nebeneinander überprüfen. 9. Spannlaschenschrauben/Schraubkrallenschrauben festziehen. 10. Silikonstreifen in den Spalt zwischen den Geräten spritzen. 11. Silikonstreifen mit etwas Seifenwasser anfeuchten. 12. Gummiklotz hart gegen die Glaskeramik drücken und langsam den Spalt entlang ziehen.
-
Seite 24: Übersicht Über Alle Gerätebreiten
Übersicht über alle Gerätebreiten 180 mm Tischabzug 360 mm Glaskeramikkochfeld mit 2 Strahlheiz-Kochzonen Glaskeramikkochfeld mit 2 Induktions-Kochzonen Gasmulde mit 2 Brennern Grill Grill/Friteuse 580 mm Glaskeramikkochfeld mit 4 Strahlheiz-Kochzonen Gasmulde mit 4 Brennern 720 mm Glaskeramikkochfeld mit 4 Strahlheiz-Kochzonen Glaskeramikkochfeld mit 4 Induktions-Kochzonen Gasmulde mit 4 Brennern... -
Seite 25: Garantie/Kundendienst
Garantie/Kundendienst Deutschland Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Un- ternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingungen:... -
Seite 26: Österreich
Österreich Sehr geehrter Kunde! Wir, die Electrolux Hausgeräte GmbH, beglückwünschen Sie zum Erwerb eines Gerätes aus dem Electrolux Konzern. Für dieses Gerät räumen wir Ihnen, als Verbraucher im Sinne des Konsumen- tenschutzgesetzes gemäß den nachstehenden Bedingungen, eine besondere Garantie ein, die Ih- nen zusätzliche Rechte gewährt. - Seite 27 Belgien Unsere Geräte werden mit größter Sorgfalt hergestellt. Trotzdem kann es einmal zu einem Defekt kommen. Unser Kundendienst übernimmt auf Anfrage gerne die Reparatur, und zwar sowohl wäh- rend des Garantiezeitraums als auch danach. So ist gewährleistet, dass ein Defekt nicht zu einer Verkürzung der Lebensdauer des Geräts führt.
- Seite 28 das Gerät hinausgehende Schäden ausgeschlossen. Im Falle der gesetzlich niedergelegten Haftung erfolgt maximal eine Entschädigung in Höhe des Kaufpreises des Geräts. Diese Garantiebedingungen gelten ausschließlich für in Belgien gekaufte und benutzte Geräte. Bei Geräten, die exportiert werden, muss sich der Kunde zunächst vergewissern, dass sämtliche techni- schen Vorgaben (z.B.
-
Seite 29: Ersatzteile, Zubehör Und Pflegemittel
Elektroservice H. Schneider 9020 Klagenfurt, Rosentalerstraße 189 Tel. 0463/29993 0463/29993-4 Internet: elektroservice.schneider@aon.at Kundendienststelle Tirol BEP! Hausgeräte-Kundendienst GesmbH 6020 Innsbruck, Amraser Straße 118 Tel. 0512/392153 0512/392153-29 Internet: bep.innsbruck@aon.at Kundendienststelle Vorarlberg Walter Stecher Elektroinstallationen 6912 Hörbranz, Lochauerstraße 2 Tel. 05573/83651 05573/83651-14 Internet: stewa.strom@utanet.at Ersatzteile, Zubehör und Pflegemittel Für Oesterreich: Sie können Ersatzteile, Zubehör und Pflegemittel on- line bestellen bei http://www.aeg-hausgeraete.at... -
Seite 30: Europäische Garantie
Europäische Garantie Für dieses Gerät besteht in den am Ende dieser Benutzerinformation aufgeführten Ländern eine Garantie von Electrolux für den Zeitraum, der in der Gerätegarantie oder andernfalls gesetzlich festgelegt ist. Wenn Sie aus einem dieser Länder in ein anderes der aufgeführten Länder ziehen, wird die Gerätegarantie unter folgenden Voraussetzungen mit übertragen: •... - Seite 31 Latvija +37 17 84 59 34 Kr. Barona iela 130/2, LV-1012, Riga Lietuva +370 5 2780609 Verkių 29, LT 09108 Vilnius Luxembourg +35 2 42 43 13 01 Rue de Bitbourg, 7, L-1273 Hamm H-1142 Budapest XIV, Magyarország +36 1 252 1773 Erzsébet királyné...
-
Seite 32: Service
Service Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutsch- land wie folgt: Bei Fragen zu Bedienung oder Ausstattung Ihres Ge- rätes Wenden Sie sich an den AEG-Direct Info Service: Telefon: 0180 555 4 555 (0,12 Euro/Min)** Internet: www.aeg-electrolux.de E-Mail: aeg-hausgeraete.kundenservice@aeg-hausgeraete.de Bei technischen Störungen Prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsanweisung... - Seite 33 Ersatzteile, Zubehör und Pflegemittel Telefon: 0180 500 10 76 (0,12 Euro/Min)** Fax: 0180 500 11 94 (0,12 Euro/Min)** Internet: www.aeg-electrolux.de E-Mail: ersatzteile.aeg@aeg-hausgeraete.de *) Unter dieser Rufnummer werden Sie automatisch mit der Ihrem Wohnort nächst- gelegenen Niederlassung des Werkskundendienstes oder dem nächstgelegenen Service-Partner verbunden.
- Seite 36 www.electrolux.com www.aeg-electrolux.de www.aeg-electrolux.at www.aeg-electrolux.be www.aeg-electrolux.lu www.aeg.ch 374 449 110-B-190706-03 Änderungen vorbehalten...
