Quooker Combi+ Installationsanleitung Seite 10

B
Hahn montieren
• ACHTUNG! Die Gesamtlänge des Quooker-Schlauches beträgt
1
rund 50 cm. Das Reservoir muss also nahe am Hahn montiert werden.
Ein Verlängerungsschlauch ist bei Bedarf lieferbar.
2

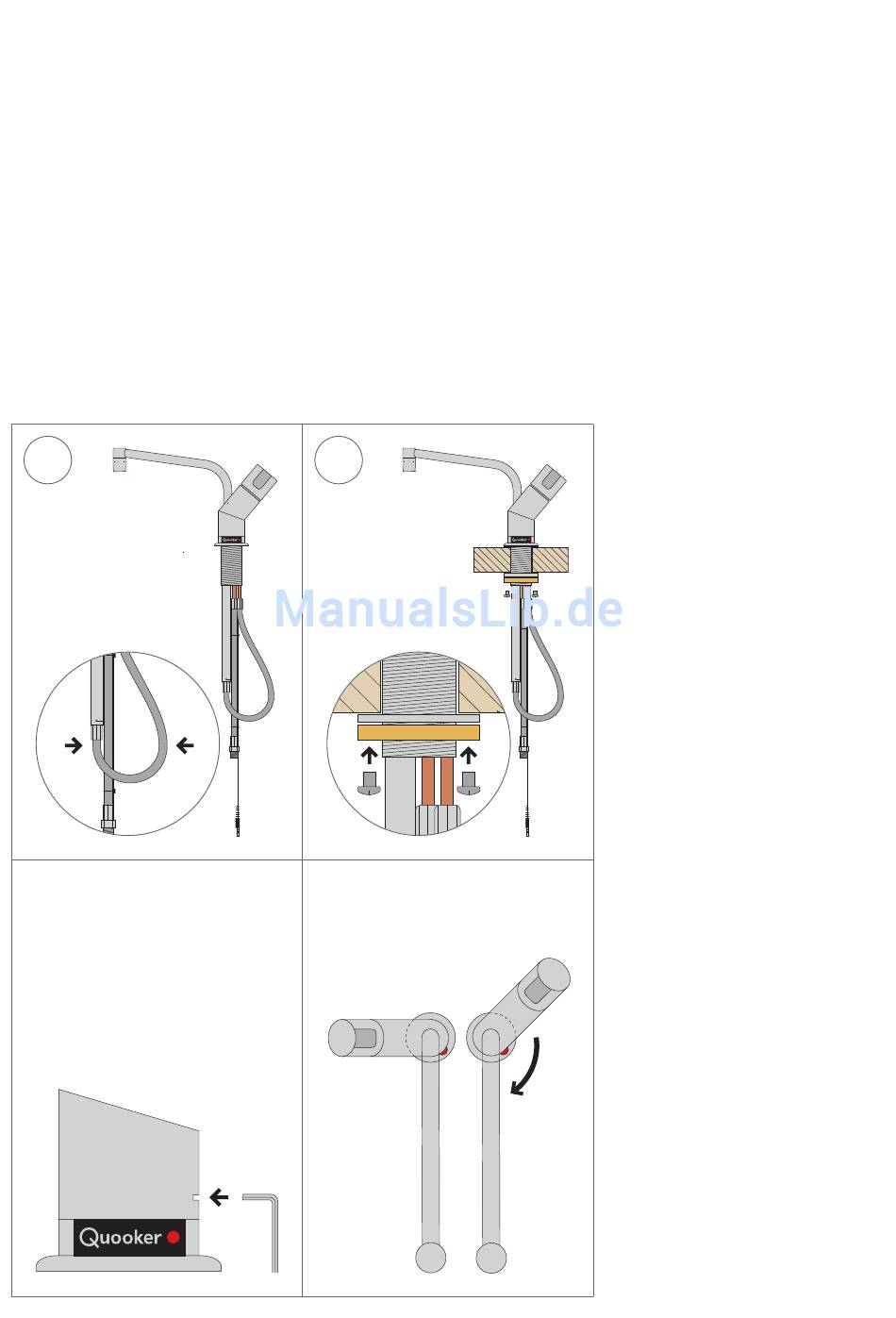

1 Hahn durch
Arbeitsfläche
schieben
Schieben Sie den Hahn durch das Loch
in der Arbeitsfläche oder Spüle.
Die Dichtung wird zwischen Hahn und
Arbeitsfläche montiert.
2 Schrauben
anziehen
Platzieren Sie den Hahn in der ge -
wünschten Stellung und ziehen Sie die
Schrauben mit der Kontermutter fest.
Nur falls nötig!
Falls nötig, können Sie den Hahn noch
drehen. Lösen Sie hierzu die Innensechs-
kantschraube (Schlüsselgrösse 2 mm).
Drehen Sie den Hahn von oben gesehen
im Uhrzeigersinn bis zum Anschlag.
Drehen Sie dann einige Grad zurück,
damit sich der Hahnauslauf frei nach
oben und unten bewegen kann. Danach
befestigen Sie die Innensechskant -
schraube wieder.
