Bedienungsanleitung
Wäschetrockner

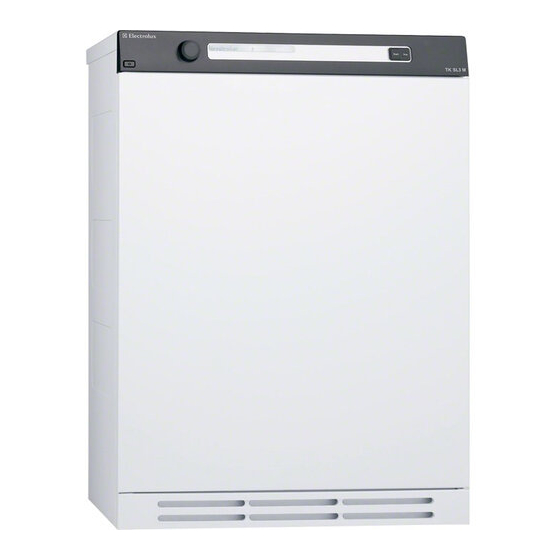

Electrolux TW SL3 M100
Sehr geehrter Electrolux Kunde!
Willkommen in der Familie der Kunden von Electrolux.
Wir hoffen, dass Sie viele Jahre Freude an Ihrer neuen Maschine
haben werden.
Die Maschine hat viele Funktionen. Um diese Funktionen optimal
zu nutzen, empfehlen wir Ihnen, die Bedienungsanleitung vor
Inbetriebnahme der Maschine zu lesen. Die Bedienungsanleitung
enthält außerdem Informationen zum Schutz der Umwelt.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Electrolux TW SL3 M100
Inhaltszusammenfassung für Electrolux TW SL3 M100
- Seite 1 Bedienungsanleitung Wäschetrockner Electrolux TW SL3 M100 Sehr geehrter Electrolux Kunde! Willkommen in der Familie der Kunden von Electrolux. Wir hoffen, dass Sie viele Jahre Freude an Ihrer neuen Maschine haben werden. Die Maschine hat viele Funktionen. Um diese Funktionen optimal zu nutzen, empfehlen wir Ihnen, die Bedienungsanleitung vor Inbetriebnahme der Maschine zu lesen.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Vor der ersten Inbetriebnahme des Pflege und Reinigung Wäschetrockners Reinigen des Flusensiebs Sprache wählen Ausleeren des Kondenswasserbehälters Sicherheitshinweise Reinigung des Verdampfers und des Sicherheit Verdampfer-Filters Transport/Lagerung im Winter Reinigen der Außenseite des Verpackungsmaterial Trockners Recycling Problemlösung Kindersicherung Der Trockner startet nicht Allgemein Die Maschine geht während eines Start mit Kindersicherung... -
Seite 3: Vor Der Ersten Inbetriebnahme Des Wäschetrockners
Vor der ersten Inbetriebnahme des Wäschetrockners Sprache wählen Wenn Sie Ihre Maschine angeschlossen haben und zum ersten Mal starten, werden Sie aufgefordert, die Displaysprache zu wählen. Vorgehensweise: 1. Drehen Sie den Programmwähler, um auszuwählen: US English, English, Svenska, Dansk, Norsk, Suomi, Français, Deutsch, Italiano, Espanol, Русский, Nederlands. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Ihre Sicherheit verantwortlich ist, in die Bedienung Lesen Sie die Bedienungsanleitung eingewiesen werden. und bewahren Sie diese sorgfältig • Um sicherzustellen, dass sie nicht mit der auf! Maschine spielen, sollten kleine Kinder beaufsichtigt werden. Sicherheit • Der Trockner darf nicht zum Trocknen von Textilien verwendet werden, die Sie selbst chemisch gereinigt haben oder deren Gewebe Reste von brennbaren Flüssigkleiten enthalten. -
Seite 5: Recycling
Sicherheitshinweise Recycling Die Maschine ist recycelbar und entsprechend etikettiert. Um Personenschäden vorzubeugen, muss die Maschine unbrauchbar gemacht werden, wenn sie entsorgt werden soll. Wenden Sie sich an Ihre lokalen Behörden, um zu erfahren, wo und wie Sie die Maschine korrekt entsorgen können. -
Seite 6: Kindersicherung
Kindersicherung Allgemein Aktivieren/Deaktivieren des Starts mit Kindersicherung. WARNUNG! So öffnen Sie das Einstellungsmenü: 1. Schalten Sie den Waschautomaten am Erlauben Sie Kindern nicht, mit dem Hauptschalter aus. Wäschetrockner zu spielen. 2. Die Stop Taste drücken und die Maschine mit dem Hauptschalter einschalten. Danach die Taste •... -
Seite 7: Beschreibung Des Wäschetrockners
Beschreibung des Wäschetrockners Hauptschalter Flusensieb Kondenswasserbehälter Äußere Tür Bedienblende Verdampfer und Filter Typenschild... -
Seite 8: Ratschläge Und Tipps Vor Dem Trocknen
Ratschläge und Tipps vor dem Trocknen Hier folgen einige Tipps, die Ihnen vor dem Trocknen Statische Aufladung hilfreich sein könnten. Um zu vermeiden, dass sich die Wäsche statisch Wurden die Textilien geschleudert? auflädt können Sie folgendes tun: • Verwenden Sie beim Waschen Weichspüler. Textilien, die im Wäschtrockner getrocknet werden •... -
Seite 9: Trocknen
Trocknen Hier lesen Sie Schritt für Schritt, wie Sie bestmögliche Trockenergebnisse erzielen können. Sortieren Sie die Textilien Sie erzielen die gleichmäßigsten Ergebnisse, wenn die zu trocknenden Textilien aus dem gleichen Material hergestellt sind. Schließen Sie Reißverschlüsse, Knöpfe und Gürtel, sortieren Sie die Textilien und stellen Sie die Temperatur ein. -
Seite 10: Wählen Sie Das Programm
Trocknen Wählen Sie das Programm Programmwähler Programme name Start Stop Wählen Sie ein Programm durch Drehen des Programmwählers. Das gewählte Programm wird im Display angezeigt. Regeln zur Benutzung der verschiedenen Extratrocken (niedrige Temperatur) Programme: Energie sparen. Dieses Programm ist für schwer zu Die Extratrocken, Schranktrocken und Normaltrocken trocknende Textilien, wie etwa Jeans mit sehr dicken Programme haben zwei Temperatureinstellungen. - Seite 11 Trocknen Programmübersicht Hier einige Beispiele für den Energieverbrauch und Zeitbedarf einiger Programme. Die Tabelle zeigt die Wirkung verschiedener Schleuderdrehzahlen beim Waschvorgang. Der Verbrauch kann je nach Raumtemperatur, Luftfeuchtigkeit, Beladung, Schwankungen in der Stromversorgung und je nach gewählten Optionen variieren. Die unten angegebenen Verbrauchswerte gelten bei: Umgebungstemperatur: 23 °C Luftfeuchtigkeit:...
-
Seite 12: Drücken Sie Die Start Taste
Trocknen Drücken Sie die Start Taste Verbleibende Trockenzeit Einige Minuten nach dem Programmstart wird die geschätzte verbleibende Trockenzeit im Display angezeigt. Die Anzeige 1:35 bedeutet beispielsweise, dass die Ladung in etwa 1 Stunde und 35 Minuten trocken ist. Die tatsächlich verbleibende Zeit kann länger sein als die im Display angezeigte voraussichtliche Zeit. -
Seite 13: Das Trockenprogramm Ist Abgeschlossen
Trocknen Das Trockenprogramm ist Da das kondensierte Wasser entkalkt ist, kann es abgeschlossen in Dampfbügeleisen verwendet werden. Gießen Sie es durch einen Kaffeefilter. Der Text Fertig wird im Display angezeigt, sobald das Programm beendet wurde. Automatische Entleerung Das Kühlgebläse des Kompressors läuft noch eine Hinweise zum Anschluss an einen separaten Abfluss Zeit lang nach Beendigung des Programms, stoppt finden Sie in der Installationsanleitung. -
Seite 14: Einstellungen
Einstellungen Sie können folgende Einstellungen vornehmen • Sprache • Start mit Kindersicherung • Tonsignal Einstellungen vornehmen: So öffnen Sie das Einstellungsmenü: 1. Schalten Sie den Waschautomaten am Hauptschalter aus. 2. Die Stop Taste drücken und die Maschine mit dem Hauptschalter einschalten. Danach die Taste Stop 5 Mal innerhalb von 10 Sekunden drücken. -
Seite 15: Pflege Und Reinigung
Pflege und Reinigung 3. Entfernen Sie mit der Hand oder einem weichen Reinigen des Flusensiebs Tuch sämtliche Flusen aus dem Sieb. Benutzen Das Flusensieb muss nach jeder Beladung gereinigt Sie bei Bedarf einen feuchten Schwamm und werden. etwas Reinigungsmittel, um Ablagerungen zu 1. -
Seite 16: Ausleeren Des Kondenswasserbehälters
Pflege und Reinigung 2. Entfernen Sie den Sockel. Ausleeren des Kondenswasserbehälters 3. Die Tür öffnen. 4. Den Filter durch Ziehen des "Griffs" in der Mitte herausziehen. Wenn die Maschine nicht an einen separaten Abfluss angeschlossen ist, muss der Kondenswasserbehälter nach jedem Trockenvorgang geleert werden. Entnehmen Sie den Behälter für das kondensierte Wasser, entleeren sie ihn und setzen Sie ihn wieder ein. -
Seite 17: Reinigen Der Außenseite Des Trockners
Pflege und Reinigung 6. Den Schaumstofffilter (B) hinter dem Netzfilter Reinigen der Außenseite des entfernen. Den Schaumstofffilter in einer Trockners Waschmaschine mit einem Spül- oder Reinigen Sie die Außenseite des Trockners und die Schnellprogramm waschen. Es ist kein Bedienblende mit einem milden Reinigungsmittel. Waschmittel oder Waschprogramm mit höheren Verwenden Sie keine Lösungsmittel, da diese den Temperaturen erforderlich. -
Seite 18: Problemlösung
Problemlösung Der Trockner startet nicht Fehlermeldungen • Wenn Überlauf im Display erscheint, ist der Prüfen Sie, Behälter für das kondensierte Wasser voll oder • ob die Tür richtig geschlossen ist. der Danpffilter ist verstopft. Leeren Sie den Tank, • ob der Hauptschalter eingeschaltet ist. reinigen Sie den Filter und starten Sie die •... -
Seite 19: Technische Informationen
Technische Informationen Technische Daten Höhe: 850 mm Breite: 595 mm Tiefe: 585 mm Gewicht (netto): 52 kg Trommelvolumen: 112 l Max. Fassungsvermögen: 7 kg Geschwindigkeit: 50-55 U/min Anschlusswerte: Siehe Typenschild Trommelmaterial: Rostfreier Stahl Gehäuse: Pulverbeschichtetes galvanisiertes Stahlblech oder rostfreier Stahl. Aufstellung freistehend oder auf einem Waschautomaten montiert Standardtests... -
Seite 20: Service
Service Bevor Sie sich an den Kundendienst wenden Lesen Sie die Kapitel Problemlösung und Pflege und Reinigung, um zu überprüfen, ob Sie das Problem selbst lösen können. Halten Sie Modellnamen, Typenbezeichnung und Seriennummer bereit, wenn Sie sich an den Kundendienst wenden müssen. Den Modellnamen (1) finden Sie auf der ersten Seite der Bedienungsanleitung und auf dem Bedienfeld der Maschine. -
Seite 21: Installation
Waschmaschine und dem Wäschetrockner muss ein Luftspalt von mindestens 5 mm frei gelassen werden. Stapeln Der Wäschetrockner kann oben auf eine Electrolux Waschmaschine gestellt werden. Die beiden mit der Maschine im Dokumentenbeutel mitgelieferten Fußuntersetzer verwenden und den Kippschutz an 4. Befestigen Sie die Plastikuntersetzer, um die der linken unteren Ecke an der Rückseite der... -
Seite 22: Justieren Der Füße
Installation wichtig, da die Füße des Wäschetrockners nur dann richtig auf der Waschmaschine stehen, wenn sie fest in den Pastikuntersetzern sitzen. Brechen Sie von den Fußuntersetzern das jeweils überflüssige Teil ab (siehe Skizze) und entfernen Sie anschließend das Papier von der selbstklebenden Oberfläche der Fußuntersetzer. -
Seite 23: Kondenswasser
Installation Kondenswasser Die Maschine wird wie in Option 1 (Bild) angeschlossen. Das bedeutet, dass das kondensierte Wasser in den Behälter für kondensiertes Wasser gepumpt wird, der von Hand entfernt und entleert werden muss. Sie können den Schlauch auch in ein Waschbecken (2) oder in einen Abfluss im Boden (2a) leiten und das Wasser so abpumpen. -
Seite 24: Türanschlag
Türanschlag Scharnierstifte (oben und unten) Verschlusshaken Abdeckplatte Scharniere (links + rechts) Plastikstöpsel (an den oberen Sockel und unteren Ecken) -
Seite 25: Gehen Sie Wie Folgt Vor
Türanschlag Sie können die Luke links und rechts aufhängen. Danach die Abdeckplatte mit einem flachen Schraubendreher entfernen. Den Türschnapper Gehen Sie wie folgt vor: (Magnetverschluss) und die Abdeckplatte auf der 1. Entfernen Sie den Sockel. anderen Seite anbringen. 2. Entfernen Sie das Scharnier, zwei Schrauben. 8. -
Seite 26: Ihre Notitzen
Ihre Notitzen... - Seite 27 Ihre Notitzen...
-
Seite 28: Kurzanleitung
Kurzanleitung Gewebe Wählen Sie ein Programm und Zusatzfunktionen • Trocknen Sie Gewebe des gleichen Typs, um sicherzustellen, dass alles so • Drehen Sie den Programmwähler auf das gleichmäßig wie möglich trocknet. gewünschte Programm. Schalten Sie den Hauptschalter Drücken Sie die Start Taste ein.
