Montage
1

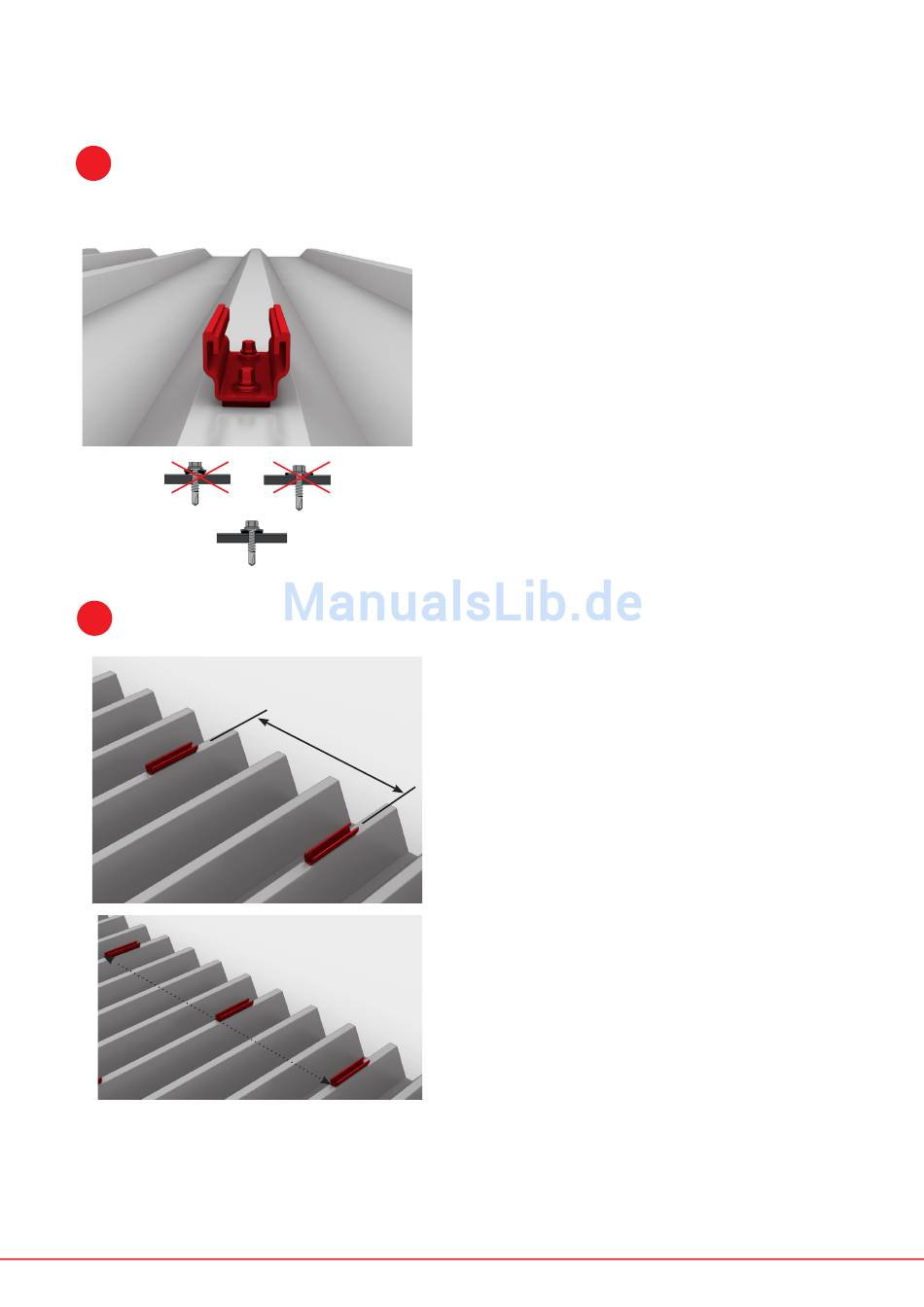

MONTAGE DER MULTIRAIL 25/4

2

EINMESSEN DER SCHIENEN

8
Die Schiene muss je nach Lastfall mit mindestens zwei
Schrauben befestigt werden. Mindestbreite der Hoch-
sicke: 22 mm (Auflagefläche der Hochsicke). Die EPDM
Dichtung unter der Schiene darf max. um 50% kompri-
miert werden. Die Dichtung der Schraube darf nicht zu
stark komprimiert werden. Die Schiene ist mittig auf der
Hochsicke anschlagsorientiert zu befestigen.
Benötigte Materialien: K2 MultiRail 25/4, Dünnblechschraube
6x25
Der parallele Abstand X der MultiRail Schienen wird
durch die Abmessungen der Module und deren zuläs-
sigen Klemmbereich definiert. In der Regel entspicht
der empfohlene Abstand der Hälfte der Modullänge.
X
Im Einzelfall muss die Montagevorschrift der Module
bezüglich des Klemmbereiches beachtet werden.
Die Ausrichtung der Schienen in eine Reihe erfolgt mit-
tels Schlagschnur.
Benötigte Materialien: K2 MultiRail 25/4, Dünnblechschraube
6x25
