Inhaltszusammenfassung für K2 S-Dome Small system

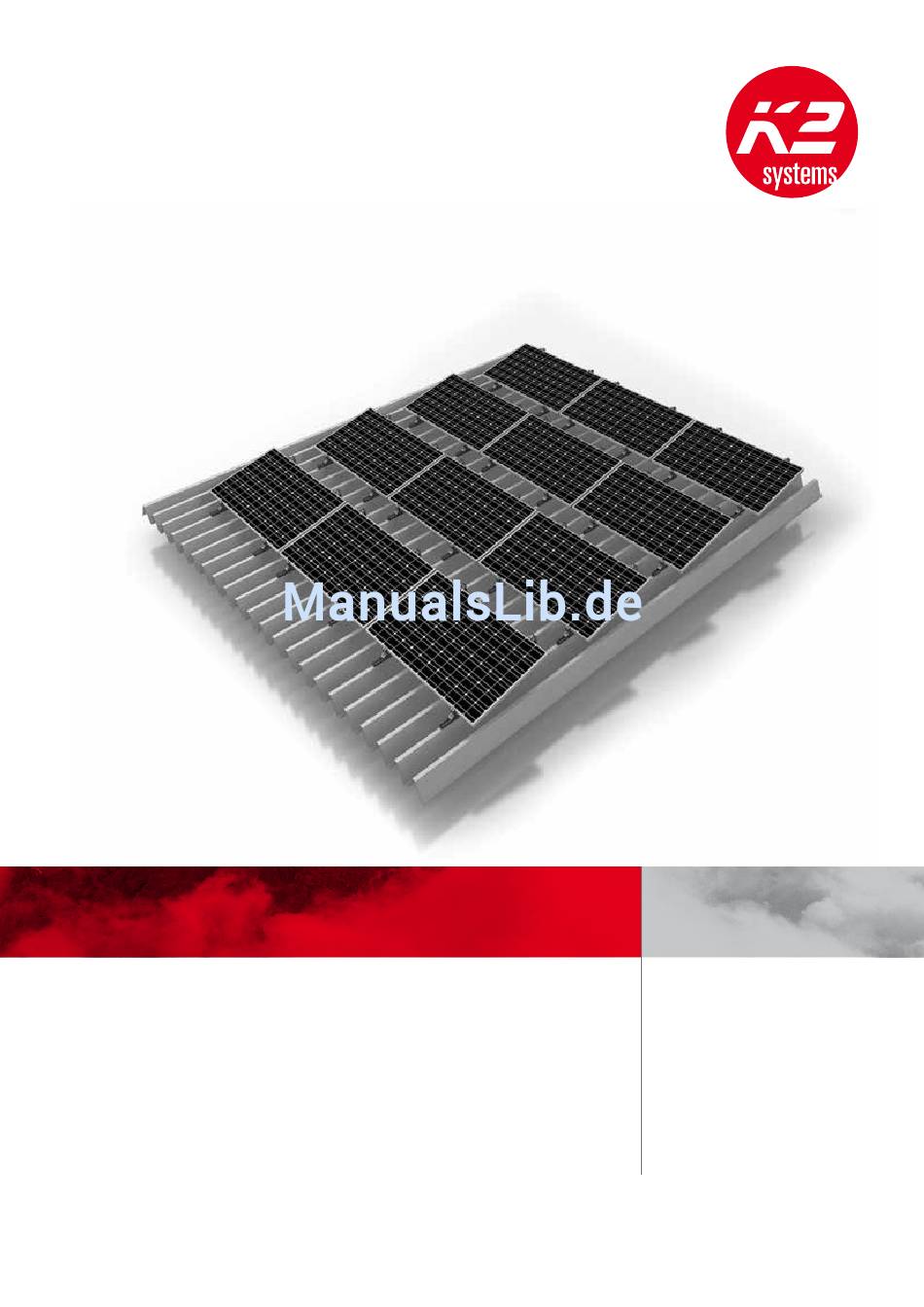

- Seite 1 Mounting systems for solar technology Montageanleitung S-Dome Small SyStem...
-
Seite 2: Inhaltsverzeichnis
InhaltsverzeIchnIs inHaltsverzeicHnis Das unterneHMen sicHerHeitsBestiMMungen BenÖtigtes Material BenÖtigtes WerKzeug Montage inhalt 2 | 12... -
Seite 3: Partner Mit System
Die erfahrungen aus dem persönlichen Dialog mit unseren Kunden bilden die grundlage für die permanente optimierung unserer Produktpalette. Das team von K2 systems freut sich auf eine erfolgreiche zusammenarbeit. GePrÜFte QUalItÄt – vIerFach zertIFIzIert K2 systems steht für sichere verbindung, höchste Qualität und Präzision. -
Seite 4: Allgemeine Sicherheitshinweise
– anwesenheit von zwei Personen ist für den gesamten Montageablauf zwingend, um bei einem eventuellen unfall schnelle Hilfe gewährleisten zu können. ¬ K2 Montage-systeme werden stetig weiterentwickelt. Montageabläufe können sich dabei ändern. vor der Montage daher unbedingt den aktuellen stand der Montageanleitung unter http://www.k2-systems.com/downloads/produktinformationen.html überprüfen. -
Seite 5: Unerlässlich: Das Benötigte Material
UnerlÄsslIch: Das benötIGte materIal um das K2 systems Montage-system s-Dome small montieren zu können, sind alle im Folgenden aufgelisteten systemkomponenten zwingend erforderlich. Die Berechnung der stückzahlen erfolgt anhand der jeweiligen anforderung. Die aufgeführte artikelnummer erleichtert den artikelabgleich. Multirail 25; 250 mm... - Seite 6 DIe WerkzeUGÜbersIcht Montage-systeme von K2 systems sind für eine möglichst mühelose Montage optimiert. lediglich das Werk- zeug, das dazu benötigt wird, ist nicht im lieferumfang enthalten. Hier haben wir es auf einen Blick zusammengestellt: akkuschrauber Mit aufsatz für schlüsselweite t-40 Drehmomentschlüssel...
-
Seite 7: Generell Gilt
¬ es ist der Modulreihenabstand gemäß Planungsvorgabe K2 systems zu beachten. ¬ Das K2 s-Dome s1000 smal system ist für Module mit einer rahmenhöhe von 34 - 50 mm geeignet. rahmenlose Module können bei diesem system nicht verwendet werden. ¬... -
Seite 8: Montage
FÜr schrItt montage Der multrail von 8 Die Multirail schiene muss ja nach lastfall mit mindestens 2 schrauben befestigt werden. Mindestbreite der Hochsicke : 22mm. Die ePDM Dichtung unter der schiene darf max. um 50% komprimiert werden. Die Dichtung der schraube darf nicht zu stark komprimiert werden. - Seite 9 Blechschrauben montage Dome S1000 Smal von 8 zwei M K2 einlegemuttern in die schiene einlegen und zur arretierung um 90° im uhrzeigersinn drehen. Danach den Domee s 1000 smal auf die schiene legen und mit zwei M8x25 innensechskantschrauben und sicherungsscheiben s8 befestigen.
- Seite 10 Dome SD Small von 8 eine M K2 in die schiene einlegen und zur arretierung um 90° im uhrzeigersinn drehen. Danach den Dome sD auf die schiene legen und mit einer innensechskantschraube M8x20 und sicherungscheibe s8 handfest fixieren. Der abstand von Dome sD zu Dome s1000 sollte in etwa der Modulbreite + 50mm entsprechen.
- Seite 11 HaBen. systeme von K2 systems sind schnell und einfach zu montieren. Wir hoffen, diese anleitung hat ihnen dabei geholfen. Für anregungen, Fragen oder verbesserungsvorschläge stehen wir ihnen gerne zur verfügung. Wir freuen uns auf ihren anruf unter der Service-Hotline +49 (0) 7152-3560-0 es gilt deutsches recht unter ausschluss des un-Kaufrechtes.
- Seite 12 Fax +39 0547 63 50 22 Fax +33 (0) 4 50 51 16 41 info@k2-systems.it info@k2-systems.fr www.k2-systems.it www.k2-systems.fr K2 solar Mounting solutions ltd. unit 46 easter Park Benyon road aldermaston, Berkshire rg 7 2PQ united Kingdom tel. +44 (0) 1189 701280 info@k2-systems.uk.com...
