K2 S-DOME SMALL SYSTEM Montageanleitung Seite 10

4

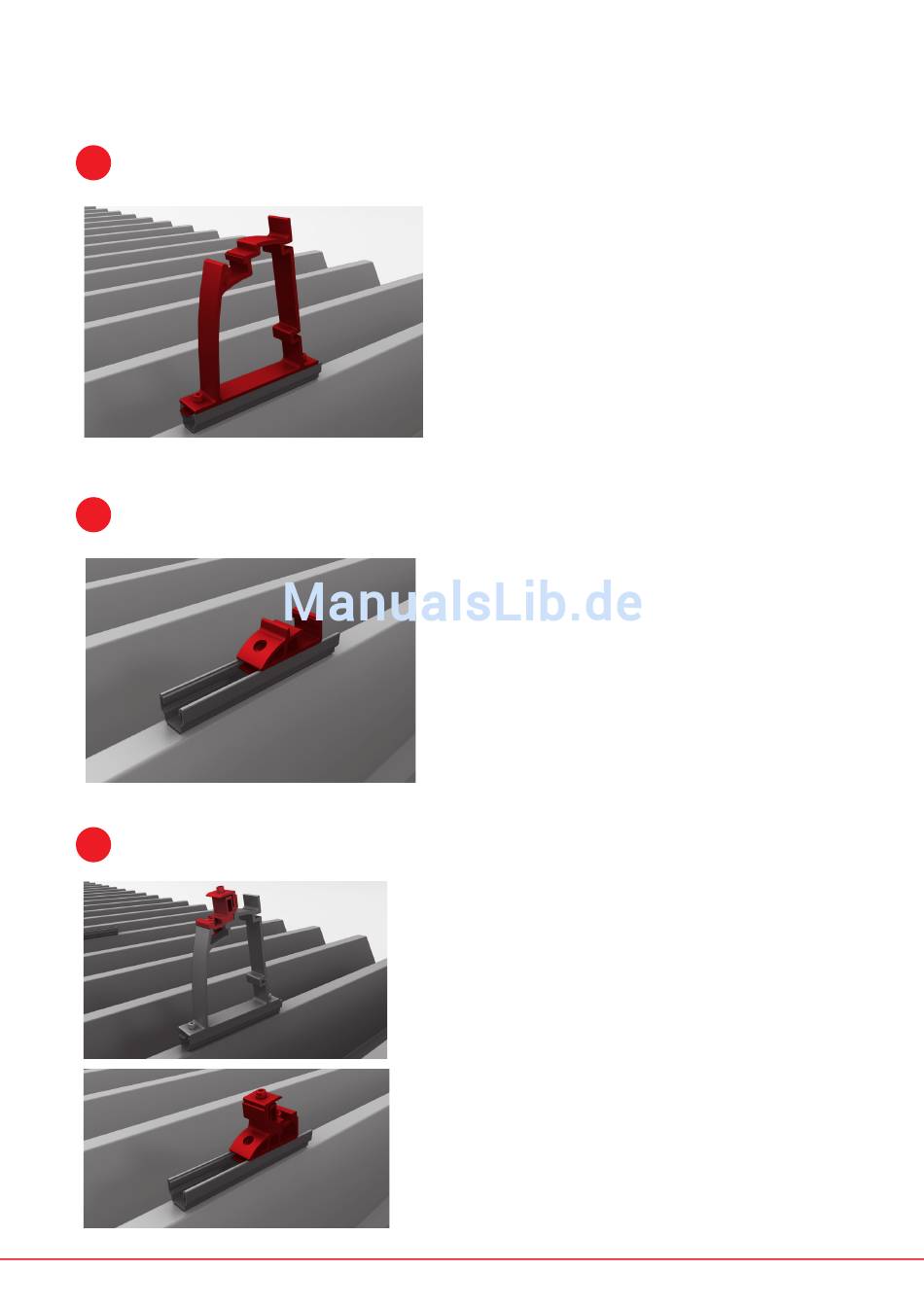

MONTAGE DOME S1000 SMALL
5
MONTAGE DOME SD SMALL
6
MONTAGE FLEXCLAMP SMALL
10
Zwei M K2 Einlegemuttern in die Schiene einlegen und
zur Arretierung um 90° im Uhrzeigersinn drehen. Da-
nach den Dome S1000 small auf die Schiene legen und
mit zwei Zylinderschrauben mit Unterkopfverzahnung
M8x20 befestigen.
Anzugsmoment: 16 Nm
Benötigte Materialien: Dome S1000 small, MK2 Einlegemut-
ter, Zylinderschraube mit Unterkopfverzahnung M8x20
Eine M K2 Einlegemutter in die Schiene einlegen und
zur Arretierung um 90° im Uhrzeigersinn drehen. Da-
nach den Dome SD auf die Schiene legen und mit einer
Zylinderschraube mit Unterkopfverzahnung M8x20
locker fixieren.
Benötigte Materialien: Dome SD small, MK2 Einlegemutter,
Zylinderschraube mit Unterkopfverzahnung M8x20
Das vormontierte FlexClamp small Set in die Nuten der
Dome einschieben und durch Anziehen der Schraube
fixieren.
Anzugsmoment: 14 Nm
Tipp: Für die Modulmontage ist es hilfreich, wenn nur
die FlexClamps small Sets auf den Dome SD small kom-
plett vormontiert werden.
Benötigte Materialien: FlexClamp small Set
