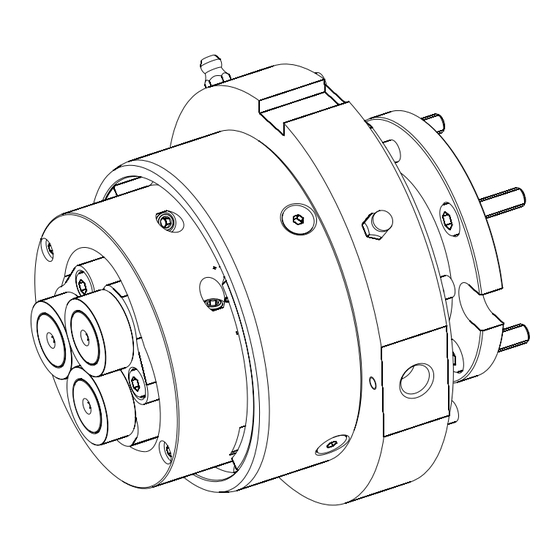

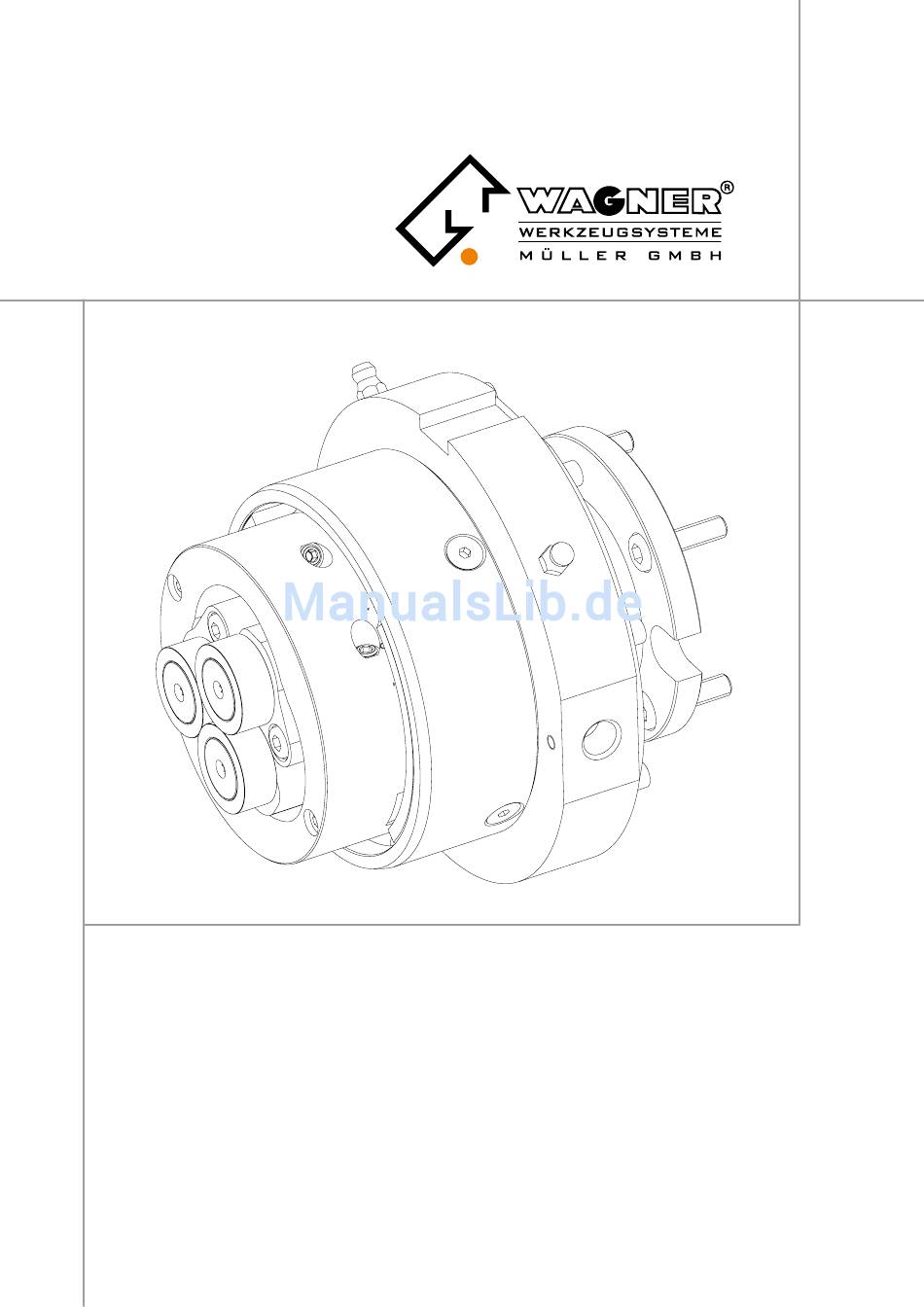

- Seite 1 Bedienungsanleitung Umlaufender Einstechrollkopf RAR16-VB Artikel-Nr. 74049200...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeines Sicherheitshinweise Grundausstattung 3.1. Verwendungsmöglichkeiten 3.2. Arbeitsbereich 3.3. Anbaumaße Funktion und Steuerung Vorbereitung zum Rollieren 5.1. Einbau der Profilrollen 5.2. Ein- und Ausbau der Rollenhalter 5.3. Einstellen des Rolldurchmessers Arbeiten mit dem Rollkopf 6.1. Rollgeschwindigkeit 6.2. Leistungsbedarf 6.3. Kühlung und Schmierung 6.4. -
Seite 3: Allgemeines
Arbeiten ermöglicht. Die Gewindeköpfe unseres Hauses sind bekannt für ihre hohe Qualität und Langlebigkeit. Wir hoffen, dass auch Sie vollauf zufrieden mit unseren Produkten sind. Diese Betriebsanleitung soll Ihnen die ersten Schritte mit dem neuen WAGNER ® Produkt erleichtern, die Handhabung erklären und auf eventuelle Gefahren hinwei- sen. -
Seite 4: Gewährleistung
Abänderungen an unseren Produkten weise! • Einsatz von beschädigten Rollköpfen. Anwenden des Produktes nur durch geschultes Fach- Bei Vewendung von Zubehörteilen, die nicht von WAGNER hergestellt oder explizit ® personal, ansonsten sind freigegeben wurden, wird keine Gewährleistung übernommen. Gefahren für Gesundheit Bei Schäden aller Art durch das Entfernen von Sicherheitseinrichtungen an der Ma-... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise • Personen, die mit der Bedienung, Wartung und Instandsetzung betraut sind, Durch die Beachtung dieser müssen immer die Betriebsanleitung, insbesondere die Sicherheitsvorschriften Sicherheitsvorschriften lesen und verstehen. Personen, die unter dem Einfluss von Alkohol und/ oder zusätzlich zu den allgemein Drogen stehen, können Unfälle verursachen! gültigen »Sicherheits- und UVV«... -
Seite 6: Grundausstattung
9,0 ... 15,5 16,2 3.3. Anbaumaße Der Rollkopf RAR16-VB zum Einrollieren wird vorwiegend auf Schlitteneinheiten um- laufend aufgebaut. Bei rotierendem Werkstück kann der Rollkopf jedoch auch stillste- hend aufgebaut werden. Der Rollkopf wird über einen Zwischenflansch oder Schaft an die Spindel befestigt. - Seite 7 Grundausstattung Abbildung 1: Anbaumaße RAR16-VB Bedienungsanleitung RAR 16-VB...
-
Seite 8: Funktion Und Steuerung
Funktion und Steuerung Funktion und Steuerung Die drei Rollenhalter sind mit den Profilrollen schwenkbar im Grundkörper [100] gelagert. Sie stützen sich an den Kurven des Kurvenrings [3001] ab. Der Kurvenring ist zur Durchmessereinstellung drehbar auf dem Führungsring [300] gelagert und wird mit den Zylinderschrauben [3051] und den Einsatzstücken [3030] auf dem Füh- rungsring festgespannt. -
Seite 9: Vorbereitung Zum Rollieren
Vorbereitung zum Rollieren Vorbereitung zum Rollieren 5.1. Einbau der Profilrollen Beim Einbau ist darauf zu achten, dass die Satzbezeichnung der drei Profilrollen übereinstimmt. Die Rollen werden so in die Rollenhalter eingebaut, dass die Beschrif- tung und die Aussparung für den Rollenbolzen nach vorne zeigen. Abbildung 2: Rollenhalter 5.2. -
Seite 10: Arbeiten Mit Dem Rollkopf
Arbeiten mit dem Rollkopf Arbeiten mit dem Rollkopf 6.1. Rollgeschwindigkeit Um beim Rollvorgang ein Fließen des Werkstoffes zu erreichen, sollte eine Rollge- schwindigkeit von 30 m/min nicht unterschritten werden. Wirtschaftliche Geschwin- digkeiten liegen im Bereich 50 bis 80 m/min. 6.2. Leistungsbedarf Die Leistung ist abhängig von der Rollgeschwindigkeit, dem Werkstoff, der Profilform und dem Ausrollgrad des Profils und liegt bei dieser Kopfgröße bei ca. -
Seite 11: Zerlegen Und Zusammensetzen Des Rollkopfes
Zerlegen und Zusammensetzen des Rollkopfes Zerlegen und Zusammensetzen des Rollkopfes Ein Zerlegen des Rollkopfes zur Reinigung von beim Rollieren entstehendem Abrieb ist von Zeit zur Zeit zu empfehlen , damit die Funktion des Rollkopfes gewährleistet ist. Die erste Überprüfung empfehlen wir nach ca. 200.000 Teilen. 7.1. -
Seite 12: Anbau An Die Maschine
Zerlegen und Zusammensetzen des Rollkopfes [360] zwischen dem ersten Spannsegment [110] und dem Schließsegment [320] bzw. dem zweiten Spannsegment und dem Schließsegment [330] in die Ringnut des Füh- rungsringes. Der Grundkörper [100] wird in den Führungsring [300] geschoben und so verdreht, dass die Markierungen auf der Rückseite von Grundkörper und Führungsring über- einstimmen. -
Seite 13: Anhang
Anhang Anhang 8.1. Zusammenbauzeichnung Bedienungsanleitung RAR 16-VB... -
Seite 14: Einzelteil-/Ersatzteillisten
Anhang 8.2. Einzelteil-/Ersatzteillisten Einstechrollkopf RAR 16-VB | Artikel-Nr. 74049200 Pos.-Nr. Menge Bezeichnung Artikel-Nr. GRUNDKÖRPER 73799800 SPANNSEGMENT 72191700 STIFT 4x7,5 72173000 ZYLINDERSCHRAUBE M5x10 02016052 DRUCKFEDER 0,80x5,0x20,0 03310706 DRUCKBUCHSE 71082600 FÜHRUNGSRING 70888000 SCHLIESSSEGMENT M5 71083400 SCHLIESSSEGMENT M5/M6 71083500 ZYLINDERSCHRAUBE M5x10 02016052 ZYLINDERSCHRAUBE M6x10 02016102 DRUCKFEDER 9,0x1,2x67,2 03310152... -
Seite 15: Explosionszeichnung | Einzelteile
Anhang 8.3. Explosionszeichnung | Einzelteile Bedienungsanleitung RAR 16-VB... - Seite 16 Telefax: +49(0) 71 27/ 97 33-90 Email: info@wagner-werkzeug.de Internet: www.wagner-werkzeug.de Impressum Diese Bedienungsanleitung ist eine Publikation der Firma WAGNER Werkzeugsysteme ® Müller GmbH und entspricht dem technischen Stand bei Drucklegung. Alle Rechte einschließlich Übersetzungen und Vervielfältigung, auch auszugsweise, sind vorbehalten und bedürfen der schriftlichen Genehmigung des Herausgebers.
