6

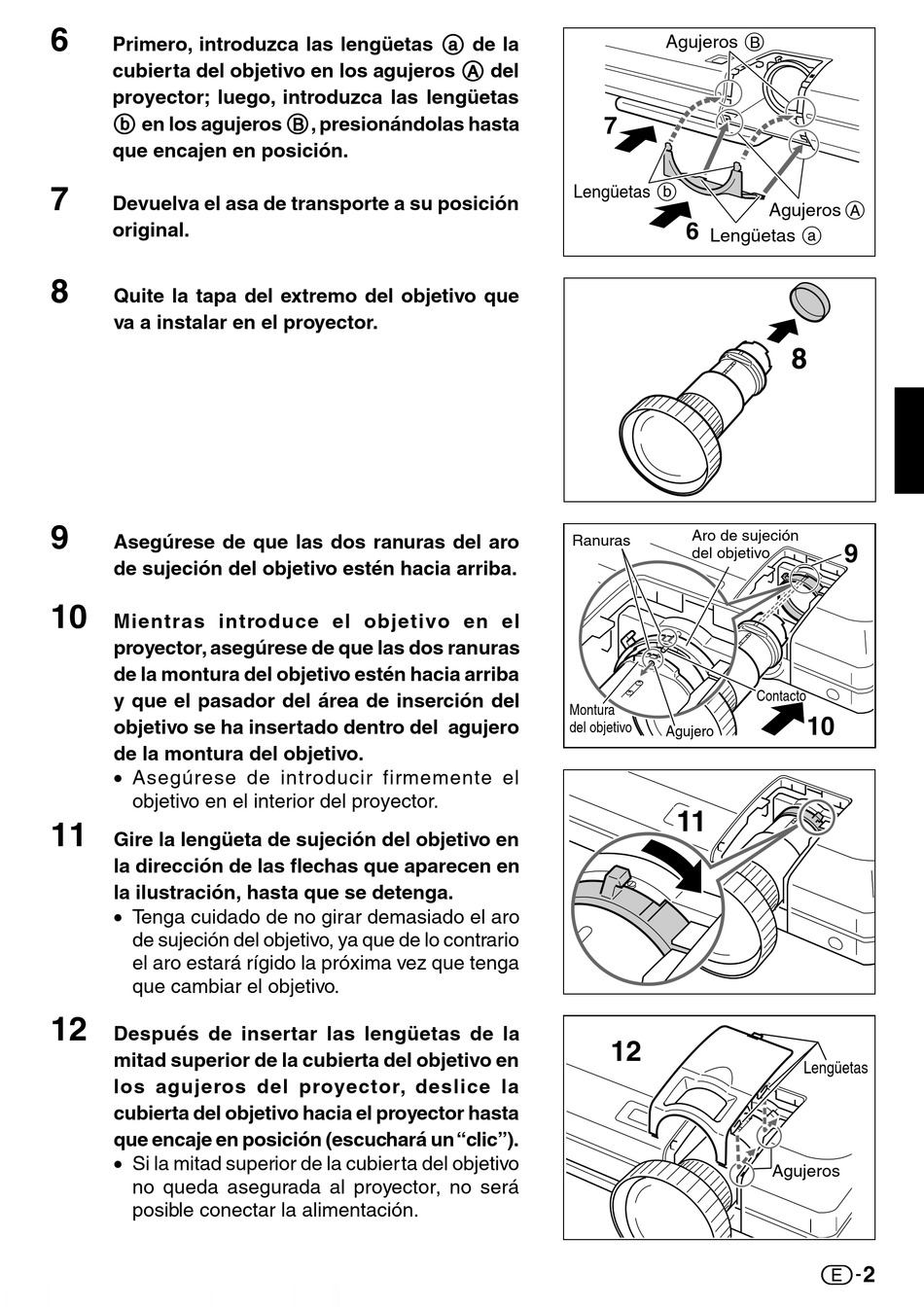

Primero, introduzca las lengüetas a
cubierta del objetivo en los agujeros A
proyector; luego, introduzca las lengüetas
b b en los agujeros B b b b
que encajen en posición.
7
Devuelva el asa de transporte a su posición
original.
8
Quite la tapa del extremo del objetivo que
va a instalar en el proyector.
9
Asegúrese de que las dos ranuras del aro
de sujeción del objetivo estén hacia arriba.
10
Mientras introduce el objetivo en el
proyector, asegúrese de que las dos ranuras
de la montura del objetivo estén hacia arriba
y que el pasador del área de inserción del
objetivo se ha insertado dentro del agujero
de la montura del objetivo.
• Asegúrese de introducir firmemente el
objetivo en el interior del proyector.
11
Gire la lengüeta de sujeción del objetivo en
la dirección de las flechas que aparecen en
la ilustración, hasta que se detenga.
• Tenga cuidado de no girar demasiado el aro
de sujeción del objetivo, ya que de lo contrario
el aro estará rígido la próxima vez que tenga
que cambiar el objetivo.
12
Después de insertar las lengüetas de la
mitad superior de la cubierta del objetivo en
los agujeros del proyector, deslice la
cubierta del objetivo hacia el proyector hasta
que encaje en posición (escuchará un "clic").
• Si la mitad superior de la cubierta del objetivo
no queda asegurada al proyector, no será
posible conectar la alimentación.
a a
a de la a
A
A
B , presionándolas hasta B B B
A
A del
7
Lengüetas b
Ranuras
Montura
del objetivo
12
Agujeros B
Agujeros A
6
Lengüetas a
8
Aro de sujeción
del objetivo
Contacto
10
Agujero
11
Lengüetas
Agujeros
9
2
