BEDIENUNGSANLEITUNG
PASSEPARTOUTSCHNEIDESYSTEM
LoganGraphic.com
101 cm langes Passepartoutschneidesystem mit Schneidköpfen für Gerade- und
Schrägschnitt, Produktionsstopps, 81 cm langem Anschlagarm, 3-mm-Schneider,
Acrylschneider, Glassschneider, Papierschneider und Buch über Einrahmung (in Englisch)
MODELL 750-1 / 760-1
SIMPLEX ELITE
Identifikationsnummer (Unterseite der Grundplatte)
Datum (Unterseite der Grundplatte)
BEDIENUNGSANLEITUNG
Für optimale Schneidergebnisse
Verwendung von Logan-
Originalklingen empfohlen
Verwenden Sie Logan
Ersatzklingen Nr. 270
(und 271 für 3-mm-Schnitte)
Kaufdatum
L2004IN2 Rev.6 7/17
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Logan SIMPLEX ELITE 750-1
Inhaltszusammenfassung für Logan SIMPLEX ELITE 750-1
- Seite 1 101 cm langes Passepartoutschneidesystem mit Schneidköpfen für Gerade- und Schrägschnitt, Produktionsstopps, 81 cm langem Anschlagarm, 3-mm-Schneider, Acrylschneider, Glassschneider, Papierschneider und Buch über Einrahmung (in Englisch) Für optimale Schneidergebnisse Verwendung von Logan- Originalklingen empfohlen Verwenden Sie Logan Ersatzklingen Nr. 270 (und 271 für 3-mm-Schnitte)
-
Seite 2: Verpackungsinhalt

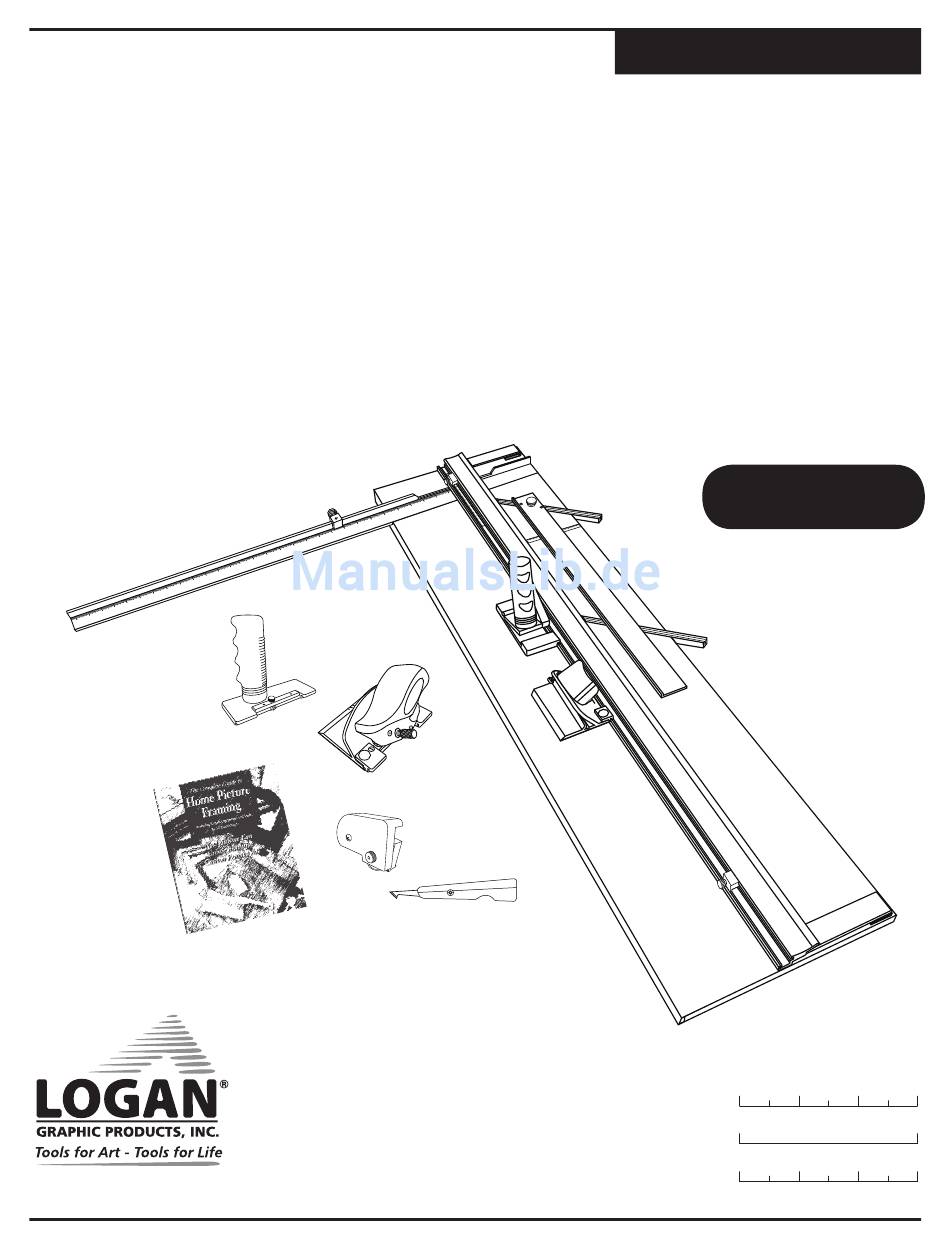

16. Papierschneider PRODUKTBESCHREIBUNG Das Gerät Simplex Elite ist ein gut durchdachter Schneider der die besten Details der Logan-Passepartoutschneider in einem kombiniert. Eigenschaften wie der robuste Schrägschneider zum Ziehen mit Anti-Wegrutschnadel, der Schwing-Geradeschneider zum Ziehen, die Produktionsstopps, der Anschlagarm, die parallele Passepartoutführung, der 3-mm-Schneider mit Klingen, der Acrylschneider, der Papierschneider, der Glaschneider mit zugehörigem Öl sowie ein Buch über die Einrahmung machen den Simplex... -
Seite 3: Schrägschnitt-Schneidkopf
Hält die Klinge im Schneidkopfes wenn die Nylonführungen Klinge in den Karton einsticht Klingenhalter in Position Führungen zum Einhängen der Schneidköpfe in die Führungsschiene ACHTUNG! DIE KLINGEN SIND SEHR SCHARF. Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 847-526-5515 LoganGraphic.com... -
Seite 4: Einlegen Der Klinge - Geradeschneider 702
Legen Sie sie gleichmäßig in den Kanälen ab. Verschieben Sie die Führungsschiene so, daß sie komplett in den Kanälen liegt und ziehen Sie die Knöpfe wieder fest (Abb. 7). Abb. 5 Abb. 6 Abb. 7 Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 847-526-5515 LoganGraphic.com... -
Seite 5: Gerades Zuschneiden Eines Kartons Auf Ein Außenmaß
Vergewissern Sie sich, dass vor dem Schrägschnitt ein Unterlagekarton in das Gerät eingelegt wurde. Es ist sehr wichtig, dass Sie einen solchen verwenden. Der gerade Schneidschlitz neben der Führungsschiene existiert nur für gerade Schnitte. Passepartout-Führung Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 847-526-5515 LoganGraphic.com... - Seite 6 6. Positionieren Sie den Schneider so, dass die mittlere Start- und Stopp-Anzeigelinien auf der oberen Bleistiftlinie auf dem Karton ausgerichtet ist (Abb. 17). Abb. 15 Abb. 16 Abb. 17 Abb. 18 Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 847-526-5515 LoganGraphic.com...
-
Seite 7: Schneiden Eines Fensterausschnitts Mit Schrägschnitt, Mit Zwei Führungsschienenstopp
Sie können die gegenüberliegenden Randseiten der Passepartouts mit gleichem Maß schneiden. Danach stellen Sie die Stopps auf das Maß der anderen gebenüberliegenden Seiten ein, wie in Punkt 6 erklärt und schneiden diese Seiten. Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 847-526-5515 LoganGraphic.com... -
Seite 8: Einstellungen Des Schrägschneiders Abb
Ziehen Sie den Geradeschneider auf sich zu bis seine Markierungslinie über der unteren Bleistiftlinie aufliegt. Wiederholen Sie nun den Schnitt für die anderen drei Seiten (Abb. 24). Abb. 23 Abb. 24 Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 847-526-5515 LoganGraphic.com... -
Seite 9: Einlegen Der Klinge
Ziehen Sie mit einem Bleistift eine Linie entlang der Passepartoutfüh- rung über die gesamte Länge der Rückseite des Kartons. Drehen Sie 3-mm-Karton diesen und wiederholen Sie diesen Schritt für die anderen drei Seiten. Unterlagekarton Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 847-526-5515 LoganGraphic.com... - Seite 10 Es kann nötig sein, die Schienengleiter an die Führungsschiene anzupassen, um geradere Schnitte zuzielen. Schneider in Führungsschiene einsetzen. Schrauben der Gleiter um eine Drehung lockern (Abb. 33). Schienengleiter fest and die Führungsschiene heranpressen. Schrauben wieder festziehen. Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 847-526-5515 LoganGraphic.com...
-
Seite 11: Anleitung Zum Schneiden Von Papier
1. Öffnen Sie den Papierschneider (Abb. 36). 2. Lösen Sie die Klingenschraube. Klingenschraube 3. Entnehmen Sie vorsichtig die Schraube und die Klinge. 4. Ersetzen Sie die Klinge an der Schraube (Logan Ersatzklinge Nr. 2038). Rotierende Klinge 5. Setzen Sie den Schneider wieder zusammen. -
Seite 12: Anleitung Zum Schneiden Von Acrylplastik
Verschieben Sie die Scheibe so, dass die entstandene Ritzung über dem Rand der Schneidplatte liegt (Abb. 40). 10. Drücken Sie fest auf das überhängende Stück der Scheibe, so dass es abbricht (Abb. 41). Abb. 40 Abb. 41 Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 847-526-5515 LoganGraphic.com... -
Seite 13: Anleitung Zum Schneiden Von Glas
4. Legen Sie ein neues Rädchen auf den Radstift. 5. Montieren Sie den Schneider wieder zusammen. Abb. 42 Abb. 43 Abb. 44 Abb. 45 Abb. 46 Abb. 47 Abb. 48 Abb. 49 Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 847-526-5515 LoganGraphic.com... -
Seite 14: Einstellungen An Der Schneidplatte
5. Ziehen Sie die schwarzen Knöpfe zuerst wieder fest. 6. Ziehen Sie dann die vier Schrauben fest. Machen Sie einen weiteren Parallelitätstest um sicherzugehen, dass die Passepartout-Führung jetzt parallel ist. Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 847-526-5515 LoganGraphic.com... -
Seite 15: Fehlerbehebung
