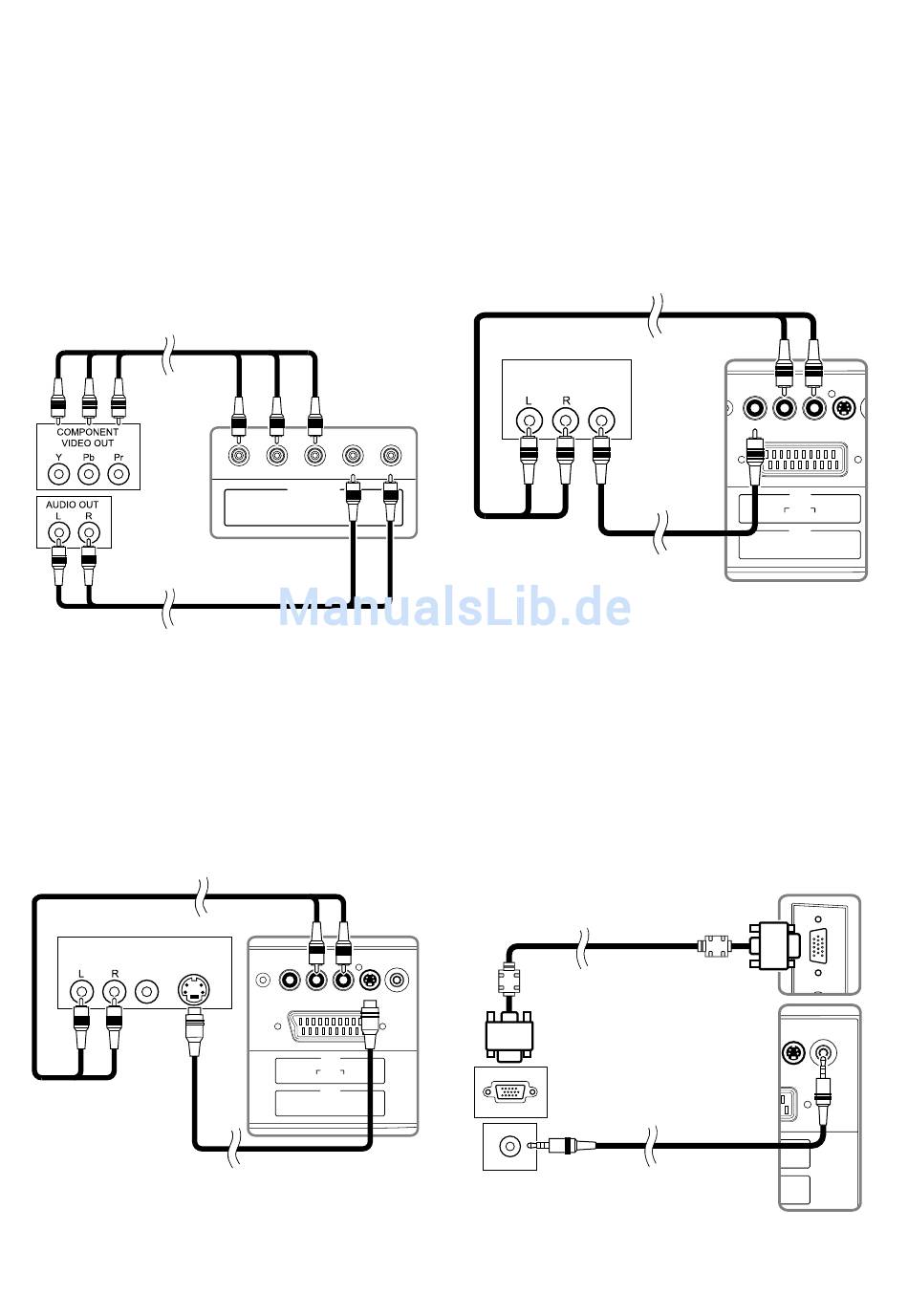

[COMPONENT-ANSCHLUSS]
Ein RCA Component Video-Anschluss bietet eine bessere
Bildqualität.
1) Verbinden Sie die Component Video Ausgangsbuchse (Y, Pb,
Pr) Ihres Videogeräts mit der COMPONENT Video
Eingangsbuchse (Y, Pb, Pr) dieses Gerätes. Verwenden Sie ein
RCA Component Video-Kabel (im Handel erhältlich).
2) Verbinden Sie die Audio-Ausgangsbuchse Ihres Geräts mit
der AUDIO (L/R) Eingangsbuchse dieses Gerätes.
Verwenden Sie ein RCA Audio-Kabel (im Handel erhältlich).
RCA Component Video-Kabel (nicht mitgeliefert)
Rückseite dieses TV-Geräts
RCA Audio-Kabel (nicht mitgeliefert)
HINWEIS:
Dieses TV-Gerät ist für Videosignale der Formate
480i / 480p / 576i / 576p / 720p und 1080i ausgelegt.
[S-VIDEO-ANSCHLUSS]
Eine S-Video-Verbindung bietet eine gute Bildqualität.
1) Verbinden Sie die S-Video-Ausgangsbuchse Ihres Videogeräts
mit der S-VIDEO-Eingangsbuchse dieses TV-Geräts.
Verwenden Sie ein handelsübliches S-Video-Kabel.
2) Verbinden Sie die Audio-Ausgangsbuchse Ihres Geräts mit
der AUDIO (L/R) Eingangsbuchse dieses Gerätes.
Verwenden Sie ein RCA Audio-Kabel (im Handel erhältlich).
RCA Audio-Kabel (nicht mitgeliefert)
AUDIO
VIDEO
S-VIDEO
OUT
OUT
OUT
HINWEIS:
Wenn gleichzeitig die S-VIDEO-Buchse und die
VIDEO-Buchse angeschlossen sind, hat die S-Video-
Verbindung Vorrang.
GE
COMPONENT
AUDIO
Y
Pb
Pr
L
R
Rückseite dieses
TV-Geräts
VIDEO
AUDIO
HEAD
VIDEO
L
R
S-VIDEO PC-IN
PHONE
SCART
S-Video-Kabel (nicht mitgeliefer)
[VIDEO-ANSCHLUSS]
Ein RCA Video-Anschluss bietet Standard Bildqualität.
1) Verbinden Sie die Videoausgangsbuchse Ihres Videogeräts
mit der VIDEO-Eingangsbuchse dieses TV-Geräts.
Verwenden Sie ein RCA Videokabel (im Handel erhältlich).
2) Verbinden Sie die Audio-Ausgangsbuchse Ihres Videogeräts
mit der AUDIO (L/R) Eingangsbuchse dieses Gerätes.
Verwenden Sie ein RCA Audio-Kabel (im Handel erhältlich).
RCA Audio-Kabel (nicht mitgeliefert)
AUDIO
VIDEO
OUT
OUT
RCA Videokabel (nicht mitgeliefert)Vi)
[PC-ANSCHLUSS]
Wenn Sie Ihren PC über diesen Anschluss mit dem TV-Gerät
verbinden, können Sie es als Computermonitor verwenden.
1) Verbinden Sie den Monitorausgang Ihres PCs mit der PC-IN
(RGB)-Buchse dieses TV-Geräts. Verwenden Sie ein
VGA-Kabel mit Ferritkern (im Handel erhältlich).
2) Verbinden Sie den Audioausgang (Line) Ihres PCs mit der
PC-IN (Audio)-Buchse dieses Geräts. Verwenden Sie ein
VGA-Kabel mit Ferritkern (im Handel erhältlich).
VGA-Kabel mit Ferritkern (nicht mitgeliefert)
Zur Monitorbuchse
Zur Line (Audio) ausgangsbuchse
Sicherheitsvorkehrungen für Verbindungen mit anderen Geräten:
Bitte verwenden Sie ein VGA-Kabel mit Ferritkern.
8
Rückseite dieses
TV-Geräts
AUDIO
AD
VIDEO
L
ONE
SCART
Rückseite dieses TV-Geräts
Zur PC-IN-Buchse
Kabel mit Miniklinkensteckern
(nicht mitgeliefert)
S-VIDEO PC-IN
VIDEO
R
S-VIDEO P
