8. Einbau eines Common Interfaces (CI)
Getestete CAMs:
-
Mascom Alphacrypt Light mit Sky S02 (ab Firmware 1.16/3.16) und SRG
-
Mascom Easy TV mit Sky S02 und ORF
-
SMIT Irdeto/Cryptoworks mit ORF (2 Tuner)
-
SMIT Viaccess mit SRG (2 Tuner)
-
Technicrypt CW mit ORF (2 Tuner)
-
SCM Cryptoworks (1 Tuner)
Bei Mascom CAMs sollte für den Betrieb mit Sky die Jugendschutz-funktion ausgeschaltet
werden.
•
Dem CI liegen 2 Slotbleche bei (Full Profile und Low Profile).
Schrauben Sie das Slotblech mit den beiliegenden Schrauben an das CI, welches zu ihrem
Gehäuse paßt.
•
Halten Sie das CI am Slotblech und stecken sie diese senkrecht in einen freien Steckplatz,
ohne interne Bauteile zu beschädigen.
•
Das Slotblech des CI´s wird jetzt mit der entfernten Schraube wieder festgeschraubt.
•
Verbinden Sie einen 4 poligen Floppystecker (zur Stromversorgung) mit dem Stecker am
hinteren Ende des CI´s.
•
Verbinden Sie das mitgelieferte 20 pol. Flachbandkabel mit dem Anschluss auf dem CI (rote
Ader nach unten, zum Stromanschluss) und einer Cine DVB Karte (rote Ader befindet sich
links, zum Slotblech).
Installationsanleitung 08/2011 Digital Devices GmbH

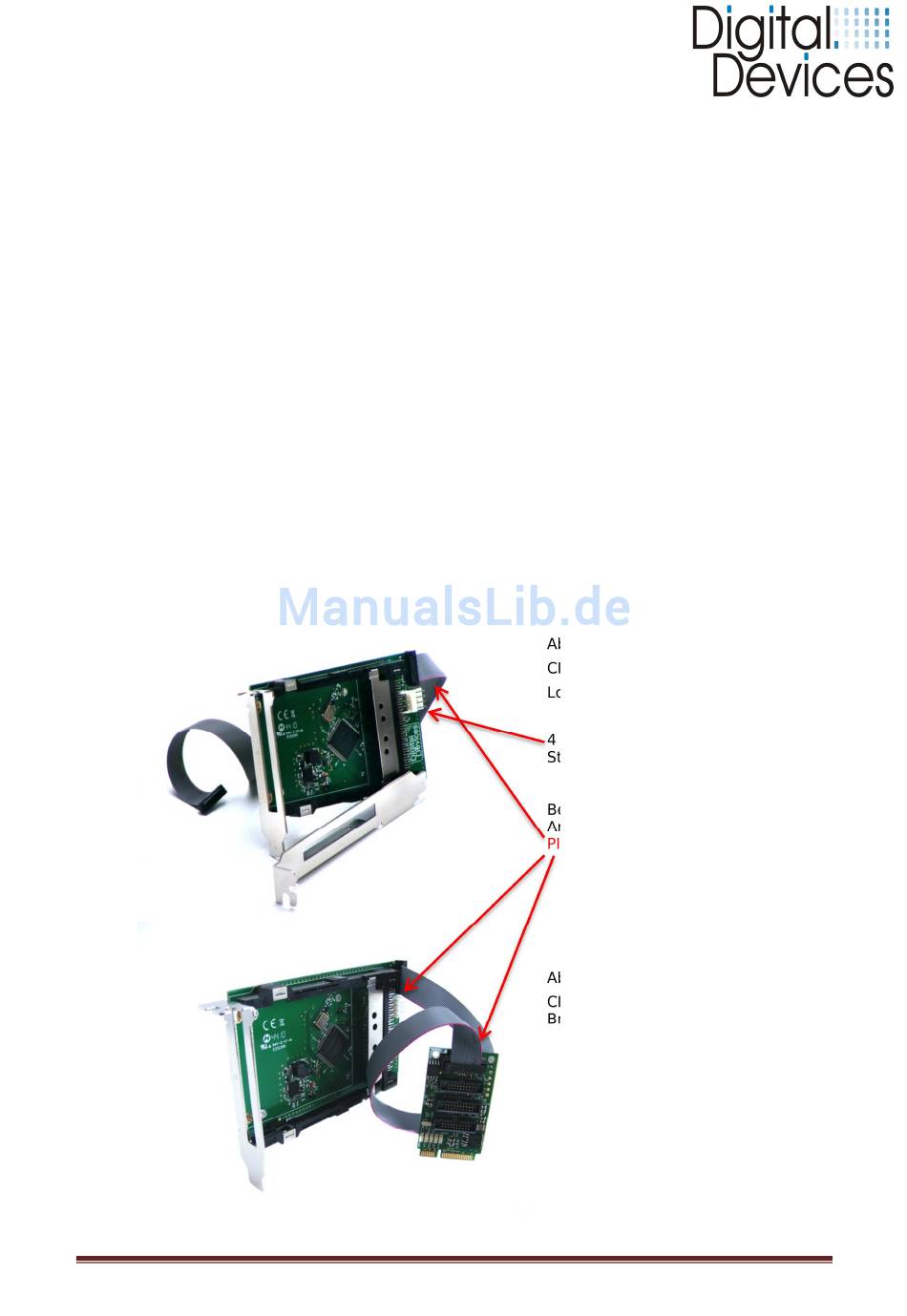

Abbildung:
CI Modul mit Flachband-kabel
LowProfil- und FullProfil Slotblech
4 pol. Floppystecker zur
Stromversorgung
Beachten Sie den korrekten
Anschluss des Flachbandkabels.
PIN 1 (rote Ader)
Abbildung:
CI Modul mit Octopus mini PCIe
Bridge
®
Seite 7 / 31
