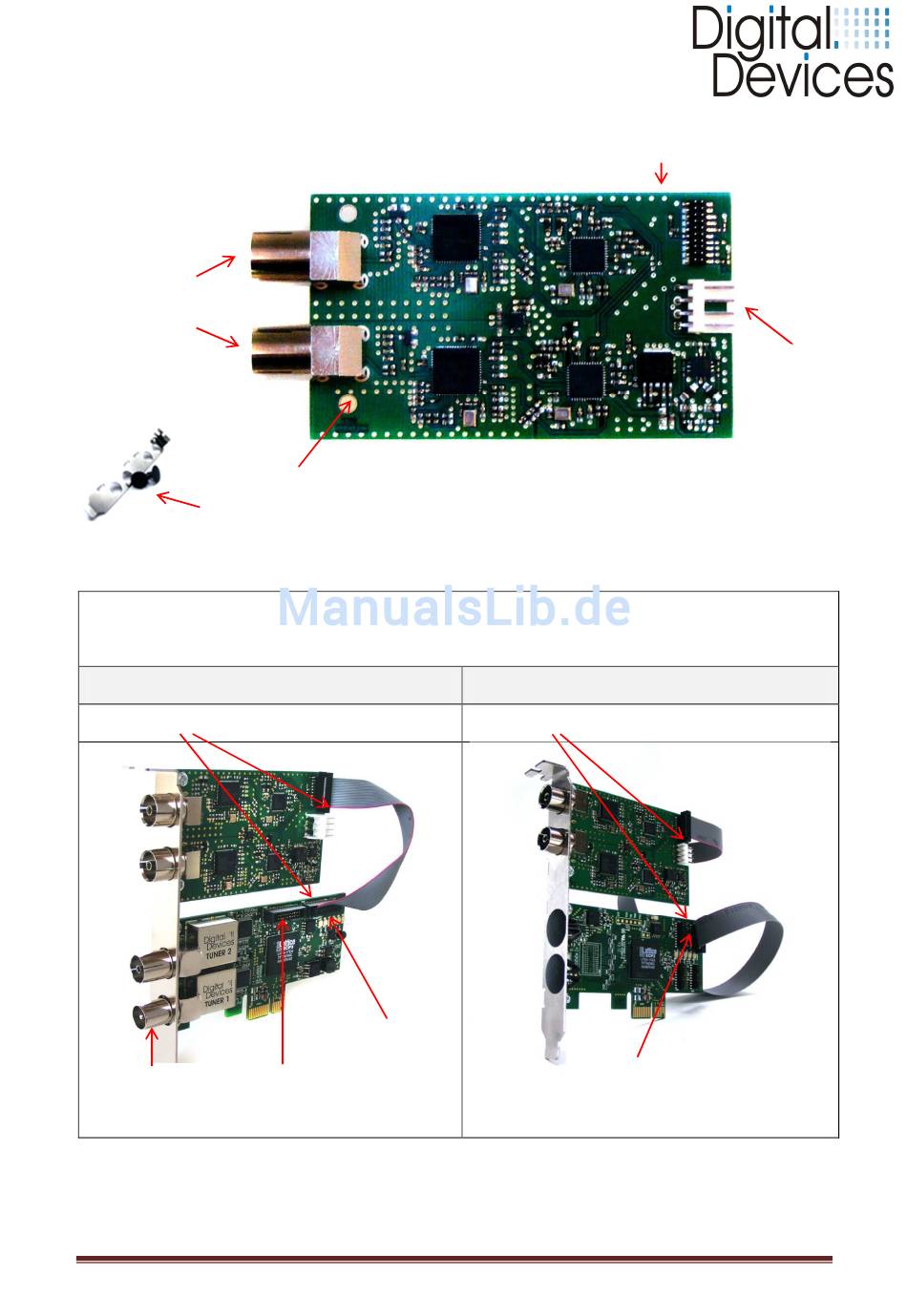

Abb. DuoFlex C/T mit Anschlüssen
IEC
Antennenanschlüsse
Aussparungen zur Befestigung des
Slotbleches (Full Profile oder low Profile)
Bitte beachten Sie auf den korrekten Anschluss
PIN 1 (rote Ader) des Flachbandkabels.
Anschluss an eine Cine C/T
PIN 1 (rote Datenleitung)
Anschluss:
TAB 1
Tuner 1+2
Installationsanleitung 08/2011 Digital Devices GmbH
Anschluss:
TAB 3
Tuner 5+6
Anschluss:
TAB 2
Tuner 3+4
20 pol. Anschluss für Cine DVB
Karte oder Bridge
Anschluss an eine Octopus PCIe Bridge
PIN 1 (rote Datenleitung)
Anschluss:
TAB 3
Tuner 5+6
(im Detail nächste Seite)
®
4 pol. Floppy-
stecker zur
Stromversorgung
Seite 5 / 31
